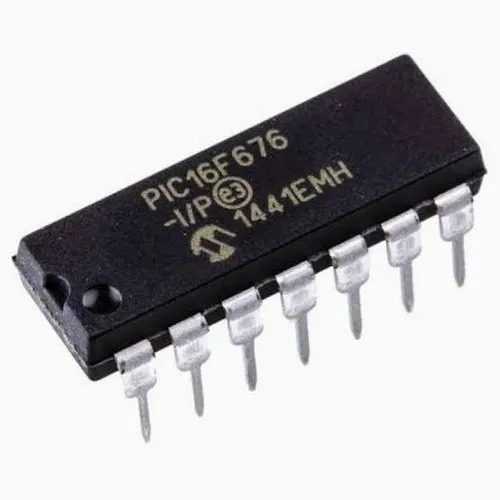

Microcontrolador PIC16F676

El PIC16F676 es un microcontrolador de 8 bits de la familia PIC de Microchip, diseñado para aplicaciones de control embebido que requieren bajo consumo y buena integración de periféricos. Con 1 KB de memoria Flash, 64 bytes de RAM y 128 bytes de EEPROM, brinda un equilibrio entre simplicidad y eficiencia para proyectos de automatización, sensado y control básico.

Entre sus características más destacadas se encuentra el ADC de 10 bits con 8 canales, que permite la adquisición de señales analógicas con precisión. Además, integra temporizadores, comparadores analógicos, oscilador interno de hasta 4 MHz y 12 pines de entrada/salida configurables, lo que lo convierte en una solución compacta y versátil.

Funciones destacadas del Microcontrolador PIC16F676

• Arquitectura PIC de 8 bits con conjunto de instrucciones optimizado.
• Memoria de 1 KB Flash, 64B RAM y 128B EEPROM para almacenamiento básico.
• Conversor ADC de 10 bits con 8 canales para sensado analógico.
• Bajo consumo energético con soporte de modos de bajo poder.

Usos comunes en electrónica y automatización

El microcontrolador PIC16F676 se utiliza en:

• Sistemas de adquisición de datos.
• Automatización industrial y doméstica.
• Proyectos de sensado con señales analógicas.
• Aplicaciones educativas en programación y microcontroladores.

Su bajo costo y versatilidad lo hacen una excelente elección para prototipos y aplicaciones finales.

Características técnicas

• Modelo: PIC16F676
• Arquitectura: 8 bits (RISC)
• Memoria Flash: 1 KB
• RAM: 64 bytes
• EEPROM: 128 bytes
• Velocidad de reloj: Hasta 20 MHz (4 MHz con oscilador interno)
• Voltaje de operación: 2.0V a 5.5V
• Entradas/Salidas: 12 pines I/O configurables (14 pines en total)
• Periféricos: ADC de 10 bits (8 canales), comparadores analógicos, timers
• Encapsulado disponible: DIP14, SOIC14

El PIC16F676 combina simplicidad, precisión en la adquisición de señales y bajo consumo, siendo ideal para estudiantes, técnicos y desarrolladores en proyectos de control básico y sensado analógico. Para más microcontroladores consulte la sección Microcontroladores PIC.

Datasheet: PIC16F676
