Microcontrolador PIC12F509 SMD 8 bits Bajo Consumo

El Microcontrolador PIC12F509 es una solución compacta y potente para aplicaciones electrónicas de control, automatización y desarrollo de proyectos técnicos. Fabricado por Microchip, este microcontrolador SMD de 8 bits está diseñado para ofrecer un rendimiento estable y un consumo energético mínimo, gracias a la tecnología nanoWatt.

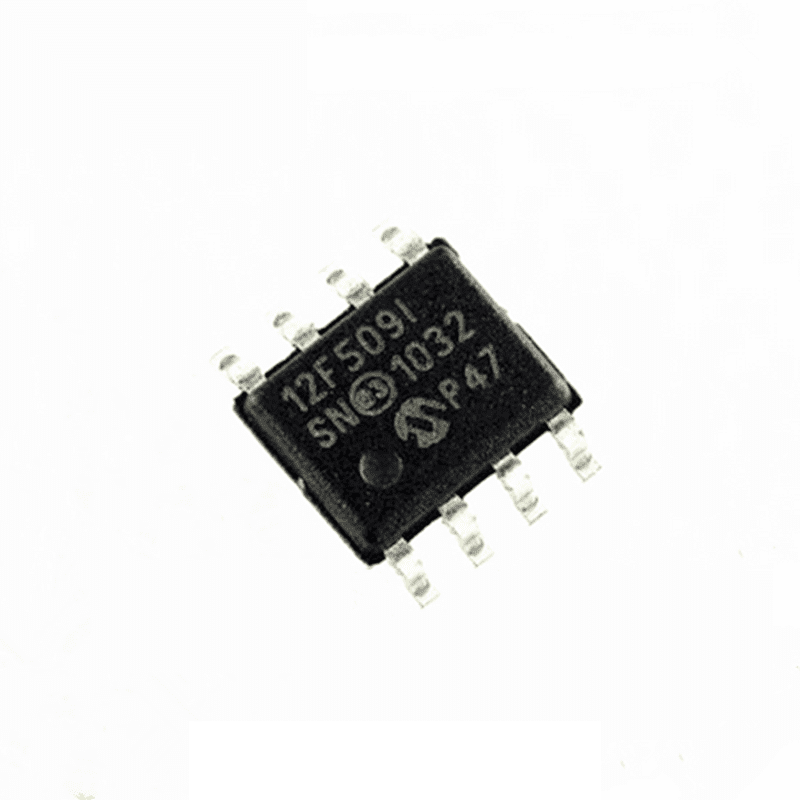

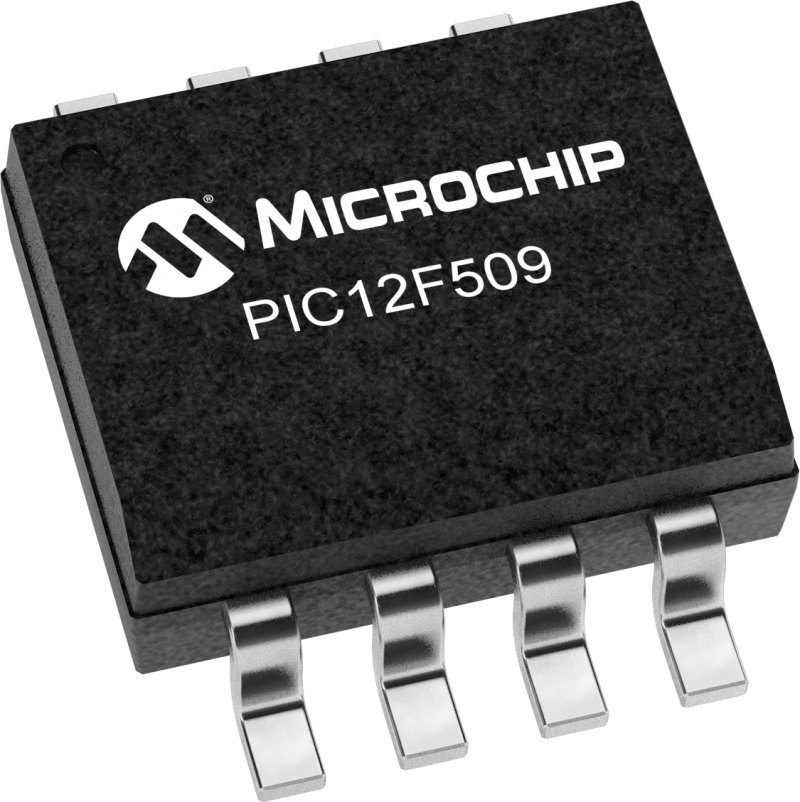

Este microcontrolador cuenta con un encapsulado SOIC de 8 pines, ideal para integración en proyectos compactos. Su arquitectura de 8 bits permite operar con velocidades desde DC hasta 4 MHz, asegurando un procesamiento eficiente en aplicaciones donde el espacio y el consumo son críticos. Cuenta con 1024 x 12 palabras de memoria Flash y 41 bytes de SRAM, lo que proporciona suficiente capacidad para la mayoría de programas y tareas de control.

El PIC12F509 incluye un temporizador de 8 bits, resistencias internas pull-ups programables, y sistemas avanzados como Brown-out Reset, Power-on Reset, y Oscillator Start-up Timer, que garantizan una operación fiable y segura. Funciona en un rango de voltaje de 3 a 5.5 V y soporta hasta 100,000 ciclos de escritura en memoria Flash. Además, ofrece protección mediante código para mayor seguridad.

Este microcontrolador es perfecto para aplicaciones en robótica, control industrial, domótica, automatización y proyectos académicos o profesionales de ingeniería electrónica. Su bajo consumo energético y arquitectura robusta lo convierten en una opción ideal para desarrollos que requieren eficiencia, fiabilidad y versatilidad.

Funciones destacadas del Microcontrolador PIC12F509:

• Arquitectura de 8 bits con velocidad de hasta 4 MHz.
• Tecnología nanoWatt para bajo consumo energético.
• Memoria Flash de 1024 × 12 palabras y 41 bytes SRAM.
• Encapsulado SMD compacto SOIC de 8 pines.
• Funciones avanzadas de protección y reset automático.

Aplicaciones comunes:

• Proyectos de robótica y automatización.
• Controladores integrados en sistemas electrónicos.
• Domótica y dispositivos inteligentes.
• Prototipado y desarrollo de circuitos integrados.
• Aplicaciones académicas y de ingeniería.

Características técnicas:

• Fabricante: Microchip.
• Tipo de encapsulado: SMD / SMT (SOIC de 8 pines).
• Arquitectura: 8 bits, velocidad hasta 4 MHz.

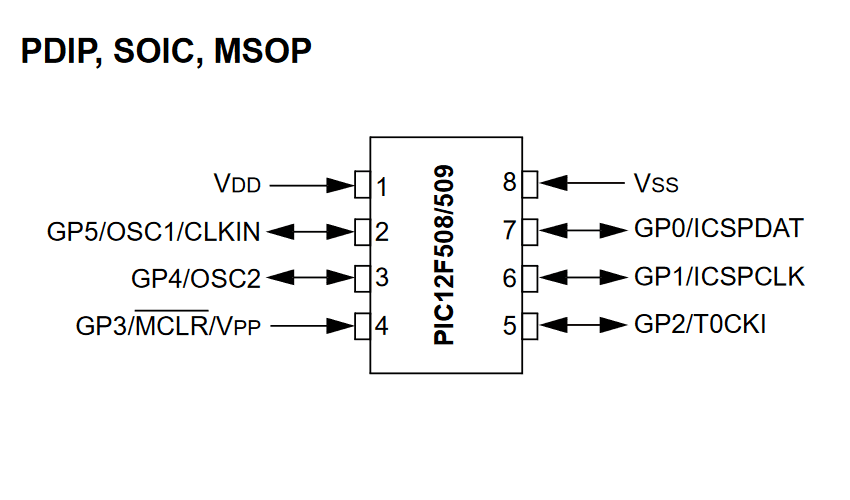

• Pines: 8 pines I/O.
• Memoria Flash: 1024 × 12 palabras.
• SRAM: 41 Bytes.
• Voltaje de operación: 3 a 5.5 V.
• Tecnología nanoWatt.
• Temporizador: 1 de 8 bits.
• Resistencias internas pull-ups programables.
• Brown-out Reset.
• Power-on Reset.
• Power-up Timer y Oscillator Start-up Timer.
• Ciclos de escritura en memoria Flash: 100,000.
• Seguridad: protección con código.

Hoja de datos: PIC 12F509
