LM5116 Controlador Reductor Síncrono
El LM5116 es un controlador reductor síncrono de amplio rango que permite una operación eficiente en voltajes de entrada desde 6 V hasta 100 V, ofreciendo flexibilidad y rendimiento en aplicaciones de alta tensión.
El LM5116 Controlador Reductor Síncrono es un controlador reductor síncrono diseñado para ofrecer soluciones eficientes en sistemas que requieren una amplia gama de voltajes de entrada. Su arquitectura de control de corriente emulada permite una respuesta rápida y estable. Además, su capacidad para operar con MOSFETs estándar o de nivel lógico proporciona flexibilidad.
Características Principales del LM5116 Controlador Reductor Síncrono:
-
Amplio Rango de Voltaje de Entrada: Opera con voltajes de entrada desde 6 V hasta 100 V, brindando flexibilidad para adaptarse a diversas fuentes de alimentación.
-
Compatibilidad con MOSFETs Estándar y de Nivel Lógico: Permite el uso de diferentes tipos de MOSFETs, facilitando el diseño y la optimización del sistema.
-
Controlador de Puerta de Alta Corriente: Incorpora un controlador de puerta con capacidad de manejo de picos de hasta 3.5 A, asegurando una conmutación eficiente y reduciendo las pérdidas de energía.
-
Operación Libre o Sincronizada hasta 1 MHz: Ofrece flexibilidad en la frecuencia de operación, permitiendo adaptarse a las necesidades específicas de la aplicación.
Especificaciones Técnicas:
-
Voltaje de Entrada: 6 V a 100 V.
-
Frecuencia de Conmutación: Libre o sincronizada hasta 1 MHz.
- Corriente de salida (Max): Hasta 20A
-
Corriente de Pico en la Puerta: Hasta 3.5 A.
-
Consumo en Modo de Apagado: Menos de 10 µA.
-

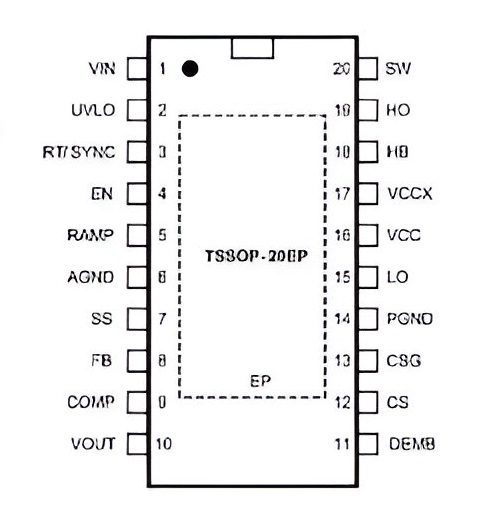

Paquete: HTSSOP de 20 pines con dimensiones de 6.5 mm x 6.4 mm.
Aplicaciones Comunes:
-
Fuentes de Alimentación Industriales: Proporciona una regulación de voltaje eficiente en entornos industriales con fuentes de alimentación de alta tensión.
-
Sistemas de Energía Renovable: Gestiona la conversión de energía en sistemas solares o eólicos que operan con voltajes de entrada variables.
-
Equipos de Comunicaciones: Ofrece una fuente de alimentación estable y eficiente para equipos de comunicación que requieren alta confiabilidad.
Ventajas:
-
Eficiencia Energética: Su diseño permite una conversión de energía eficiente, reduciendo el consumo y las pérdidas térmicas.
-
Flexibilidad de Diseño: El amplio rango de voltaje de entrada y la compatibilidad con diferentes MOSFETs facilitan su integración en diversos diseños.
-
Fiabilidad: La robustez del controlador de puerta y su capacidad para manejar altas corrientes.
Contenido del Paquete:
-
1 x LM5116 Controlador Reductor Síncrono.
Datasheet: LM5116
