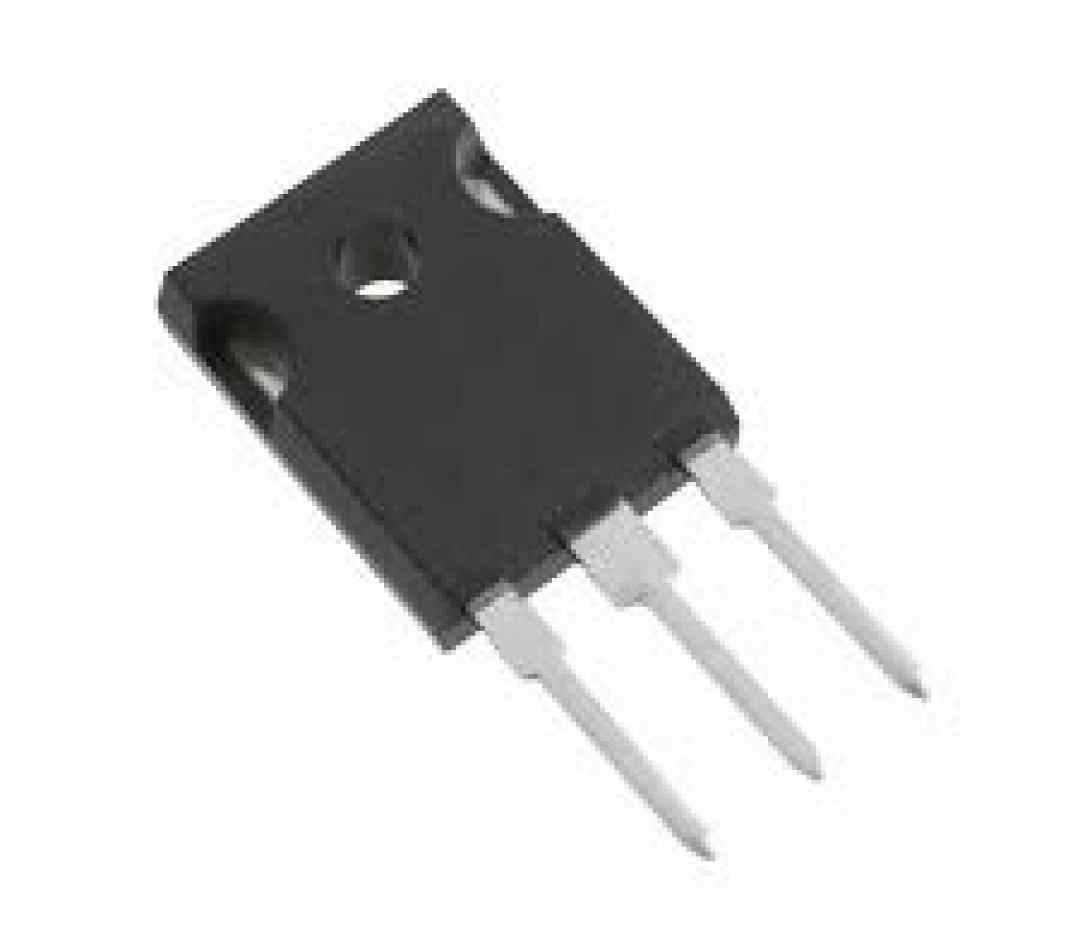

IGBT GW39N60 600V 40A TO-247

El IGBT GW39N60 en encapsulado TO-247 es un transistor de última generación diseñado para aplicaciones de alta frecuencia y alta potencia. Utiliza la tecnología patentada PowerMESH™ de STMicroelectronics, que optimiza el rendimiento en términos de velocidad de conmutación, eficiencia energética y fiabilidad. Con una capacidad de voltaje de hasta 600V y una corriente continua de hasta 40A, es ideal para una amplia gama de aplicaciones que requieren control preciso y eficiencia a altos niveles de potencia.

Contenido del paquete: 1 x IGBT GW39N60 600V 40A TO-247

Características Principales IGBT GW39N60 600V 40A:

• Tensión colector-emisor: Soporta hasta 600V, adecuado para sistemas de alta tensión.
• Corriente del colector: Puede manejar hasta 70A a 25°C y 40A a 100°C, ofreciendo un rendimiento robusto bajo condiciones extremas.
• Corriente de pulso: Hasta 220A, ideal para aplicaciones que requieren ráfagas de corriente altas.
• Voltaje de puerta-emisor: ±20V, brindando flexibilidad en el control del dispositivo.
• Rendimiento térmico: Con una resistencia térmica junta-carcasa de solo 0.5°C/W, este IGBT garantiza una rápida disipación de calor, lo que contribuye a su operación estable y prolongada incluso a máxima capacidad.
• Rango de temperatura de operación: Desde -55°C hasta 150°C, lo que le permite funcionar en entornos exigentes.

Características Dinámicas:

• Frecuencia de operación: Alta capacidad de respuesta con un tiempo de retardo en el encendido (td(on)) de solo 33ns a 25°C.
• Capacitancia baja: El GW39N60 presenta un bajo ratio, lo que minimiza la susceptibilidad a la conducción cruzada, mejorando la eficiencia en conmutación y evitando sobrecalentamientos.
• Pérdidas de conmutación: Muy bajas en condiciones típicas, con una pérdida de conmutación total de solo 87μJ a 25°C, lo que lo hace perfecto para inversores de alta frecuencia y controladores de motores.

Aplicaciones: El IGBT GW39N60 es ideal para una gran variedad de aplicaciones industriales y electrónicas, que incluyen:

• Inversores de alta frecuencia: Excelente para fuentes de alimentación ininterrumpida (UPS) y convertidores de energía.
• Controladores de motores: Compatible con controladores de motores industriales, garantizando eficiencia y precisión en el manejo de grandes corrientes.
• Calentadores por inducción: Adecuado para aplicaciones de calefacción que requieren rápidas conmutaciones y alta fiabilidad.

Ventajas:

• Alta velocidad de conmutación: La tecnología de diseño optimizada permite una operación en rangos de frecuencia más altos que los IGBTs tradicionales.
• Baja Capacitancia: La relación entre las capacitancias de entrada y salida minimiza la conducción cruzada, mejorando la eficiencia en las aplicaciones de conmutación.
• Recuperación rápida de la corriente inversa: Con un tiempo de recuperación inversa de solo 45ns a 25°C, el dispositivo asegura una rápida y eficiente recuperación.

Especificaciones Técnicas:

• Tensión Colector-Emisor: 600V
• Corriente Continua del Colector: 40A a 100°C
• Corriente de Pulso: 220A
• Tensión de Puerta-Emisor: ±20V
• Resistencia Térmica Junta-Carcasa : 0.5°C/W
• Rango de Temperatura Operativa: -55°C a 150°C
• Pérdidas Totales de Conmutación: 87μJ a 25°C
