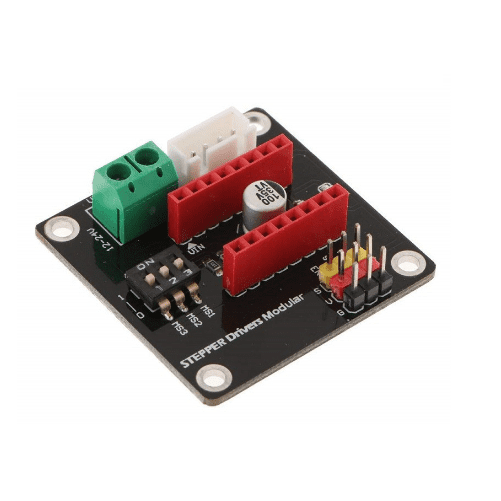

Expansion Driver Drv8825 motor paso a paso
$ 2.0
Interruptor DIP incorporado, puede ajustar fácilmente los pasos MS1 MS2 y MS3 del Driver
Conector de alimentación tipo Bornera para una fácil conexión de alimentación
4 disponibles
Expansion Driver Drv8825 motor paso a paso esta nueva versión, actualizada resuelve el problema de conexión que con los modulos A4988 y DRV8825 en las protoboard, este circuito incorpora desde el condensador hasta los pines de control, además facilita el uso de las divisiones de grados con un DIP incorporado en la placa.
Nota: Se debe tener en cuenta cual modulo se va a conectar, bien sea el A4988 o el drv8825, se debe tener en cuentas la dirección porque de los de contario se puede dañar.
Cantidad:
- 1 unidad – Expansion Driver Drv8825 motor paso a paso.
Características:
- Compatible con driver: Drv8825 o A4988.
- Tamaño: 42 x 42 x 15 mm.
- Fijo: 3 mm.
- Paso: 1400 x 1400mil (35.56 x 35.56 mm).
- Voltaje lógico: 5V.
- Voltaje de entrada: 12-30 V.
- Puertos: digitales.
- Interfaz: dirección, habilitar, velocidad.
- Interruptor DIP incorporado, puede ajustar fácilmente los segmentos de la unidad.
- Compatible con el esquema de unidad de 12 / 24V.
- Adecuado para 42 motores paso a paso, impresoras 3D y bricolaje.
- Interfaz: dirección, habilitar, velocidad.
- Conector de alimentación de terminal para facilitar la conexión de la alimentación del variador.
Hoja de datos:
Aplicaciones:
- Controlador de motor paso a paso
