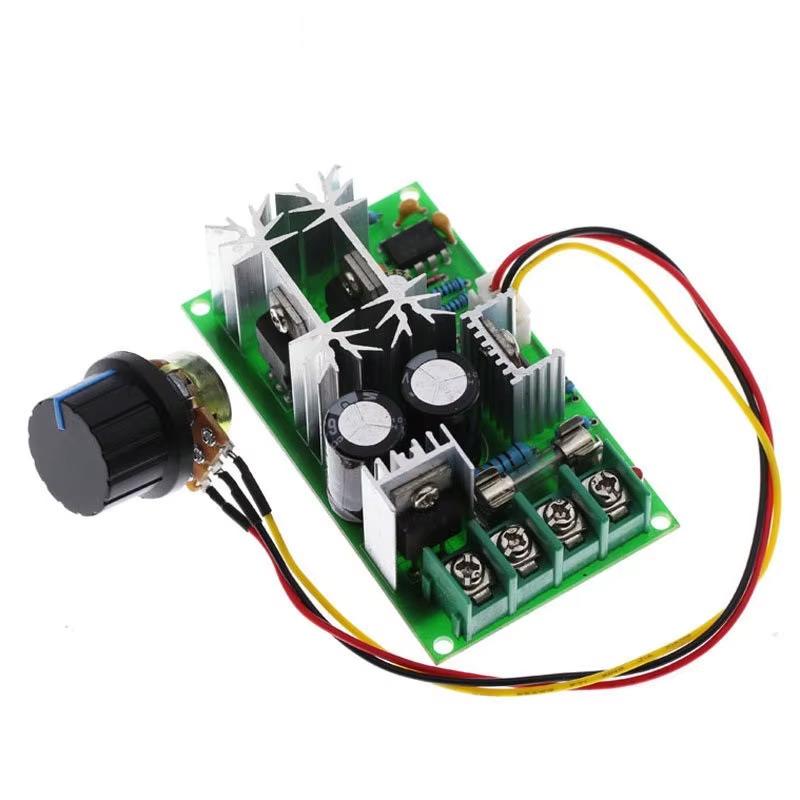

Controlador de velocidad PWM 1200W para Motor DC 10-60V 20A

El controlador de velocidad PWM 1200W es un módulo de alto rendimiento diseñado para regular la velocidad de motores DC de escobillas mediante modulación por ancho de pulso (PWM). Gracias a su amplio rango de voltaje de operación, que va desde 10 V hasta 60 V, este dispositivo resulta compatible con la gran mayoría de configuraciones de baterías y fuentes de alimentación industriales, incluyendo sistemas de 12 V, 24 V, 36 V y 48 V.

En cuanto a su capacidad de potencia, el controlador de velocidad PWM 1200W entrega hasta 20 A de corriente de salida, alcanzando una potencia continua máxima de 1200 W. Para disipar eficientemente el calor generado en operación, el módulo incorpora un disipador térmico de aluminio integrado, lo que permite mantener temperaturas de trabajo seguras incluso en aplicaciones de carga sostenida. No obstante, en condiciones de carga extrema se recomienda complementar con ventilación adicional.

Por otra parte, este módulo trabaja a una frecuencia de conmutación de 25 kHz, lo que reduce significativamente el ruido audible y mejora la estabilidad de la regulación. El ajuste de velocidad se realiza mediante un potenciómetro lineal con ciclo de trabajo continuo de 0 % a 100 %, es decir, desde paro completo del motor hasta velocidad máxima sin interrupciones abruptas.

Adicionalmente, este módulo incorpora protección contra inversión de polaridad y un fusible cerámico de acción rápida de 20 A, elementos que protegen tanto el controlador como el motor ante condiciones de operación adversas. Sus borneras de tornillo tipo barrera facilitan el conexionado, haciendo que la instalación sea rápida y segura incluso en proyectos de desarrollo o prototipado.

En definitiva, el controlador de velocidad PWM 1200W representa una solución robusta, económica y confiable para cualquier aplicación que requiera regulación variable de velocidad en motores de corriente continua.

Funciones destacadas del Controlador de velocidad PWM 1200W:

• Regulación de velocidad por PWM con ciclo de trabajo ajustable de 0 % a 100 %
• Potenciómetro lineal para ajuste suave y preciso de velocidad
• Arranque suave progresivo que protege el motor en el encendido
• Protección contra inversión de polaridad en la alimentación
• Fusible cerámico de acción rápida de 20 A integrado
• Disipador térmico de aluminio integrado para operación segura
• Borneras de tornillo tipo barrera para conexionado rápido y seguro

Aplicaciones comunes:

• Regulación de velocidad en motores DC de escobillas industriales
• Control de velocidad en bandas transportadoras y actuadores lineales
• Atenuación de iluminación en circuitos DC (dimmer)
• Proyectos de robótica y automatización
• Control de ventiladores y bombas en sistemas de 12 V a 60 V
• Prototipado y desarrollo de sistemas embebidos
• Maquinaria liviana de taller y equipos de uso industrial

Características técnicas:

• Tipo: Módulo controlador de velocidad PWM para motor DC de escobillas
• Voltaje de entrada: DC 10 V – 60 V
• Corriente de salida: 0 A – 20 A
• Potencia máxima continua: 1200 W
• Frecuencia de control PWM: 25 kHz
• Ciclo de trabajo: 0 % – 100 %
• Método de regulación: Potenciómetro lineal
• Rango de velocidad: Velocidad cero a velocidad máxima del motor
• Protecciones: Inversión de polaridad, fusible cerámico 20 A
• Disipador: Aluminio integrado

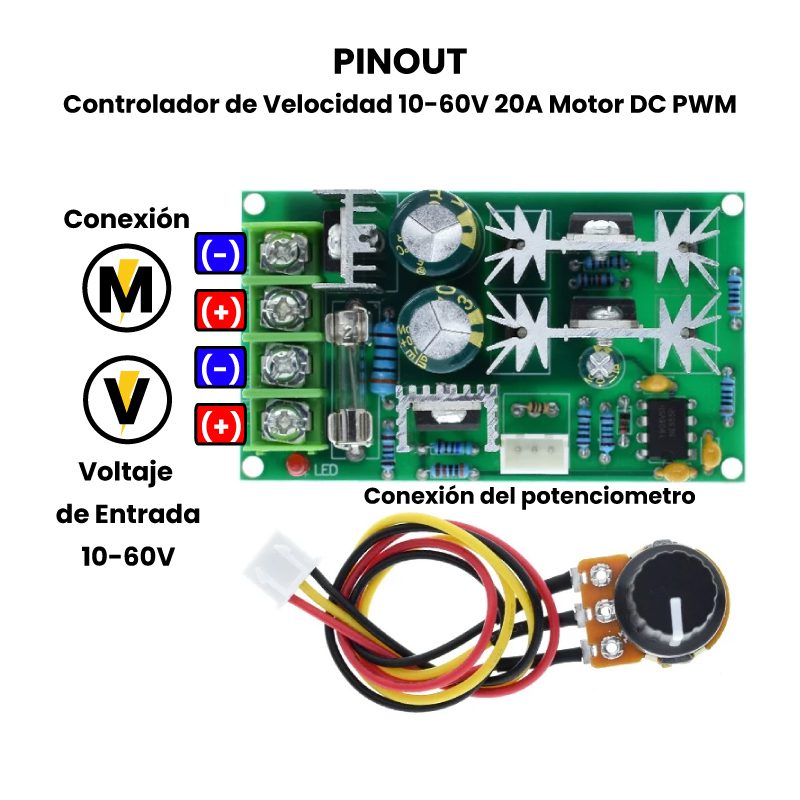

• Tipo de conexión: Bornera de tornillo tipo barrera

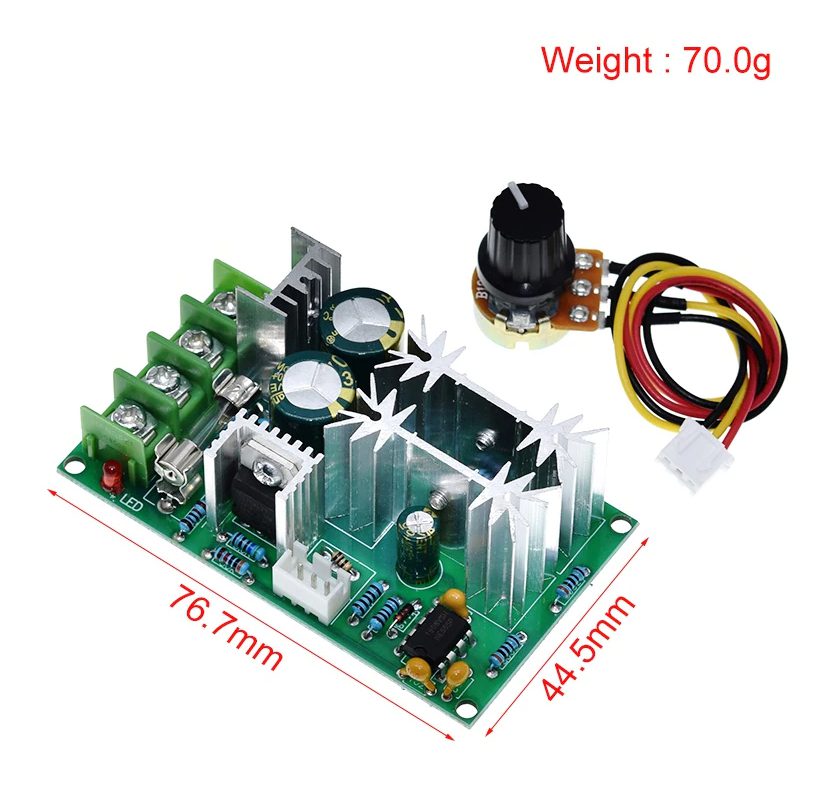

• Dimensiones (L × An × Al): 76 mm × 44 mm × 26 mm
• Material: Plástico y metal (aluminio)

Hoja de datos:

• No aplica
