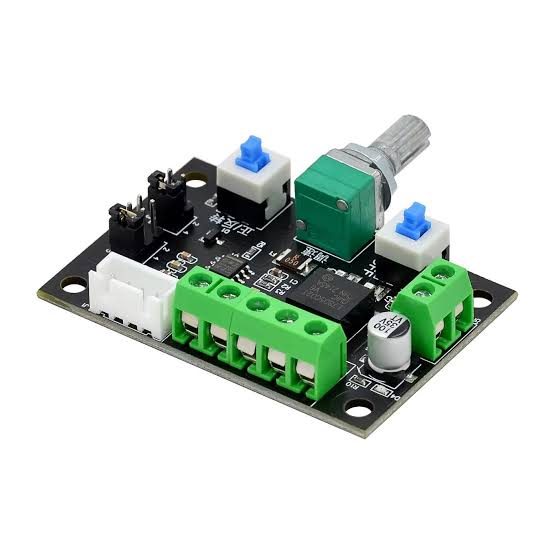

Controlador de Motor Paso a Paso MKS OSC V1 8-24V Generador de Pulso PWM

El MKS OSC V1 genera señales de pulso y PWM para controlar drivers de motores paso a paso. Dispone de tres rangos de frecuencia seleccionables: aproximadamente 80Hz-2.4kHz, 540Hz-16.6kHz y 5.4kHz-160kHz, permitiendo adaptar la frecuencia de los pulsos a diferentes aplicaciones de control de movimiento.

Aplicaciones del controlador MKS OSC

Este módulo puede utilizarse en sistemas de automatización, máquinas CNC, robótica, mecanismos motorizados y proyectos de control de movimiento. La señal generada se conecta a las entradas del driver, normalmente identificadas como PUL/CLK, DIR y EN/ENA, mientras que la velocidad del motor depende de la frecuencia de los pulsos y del driver utilizado.

Funciones destacadas

• Generador de señales de pulso y PWM.
• Alimentación de 8-24V DC.

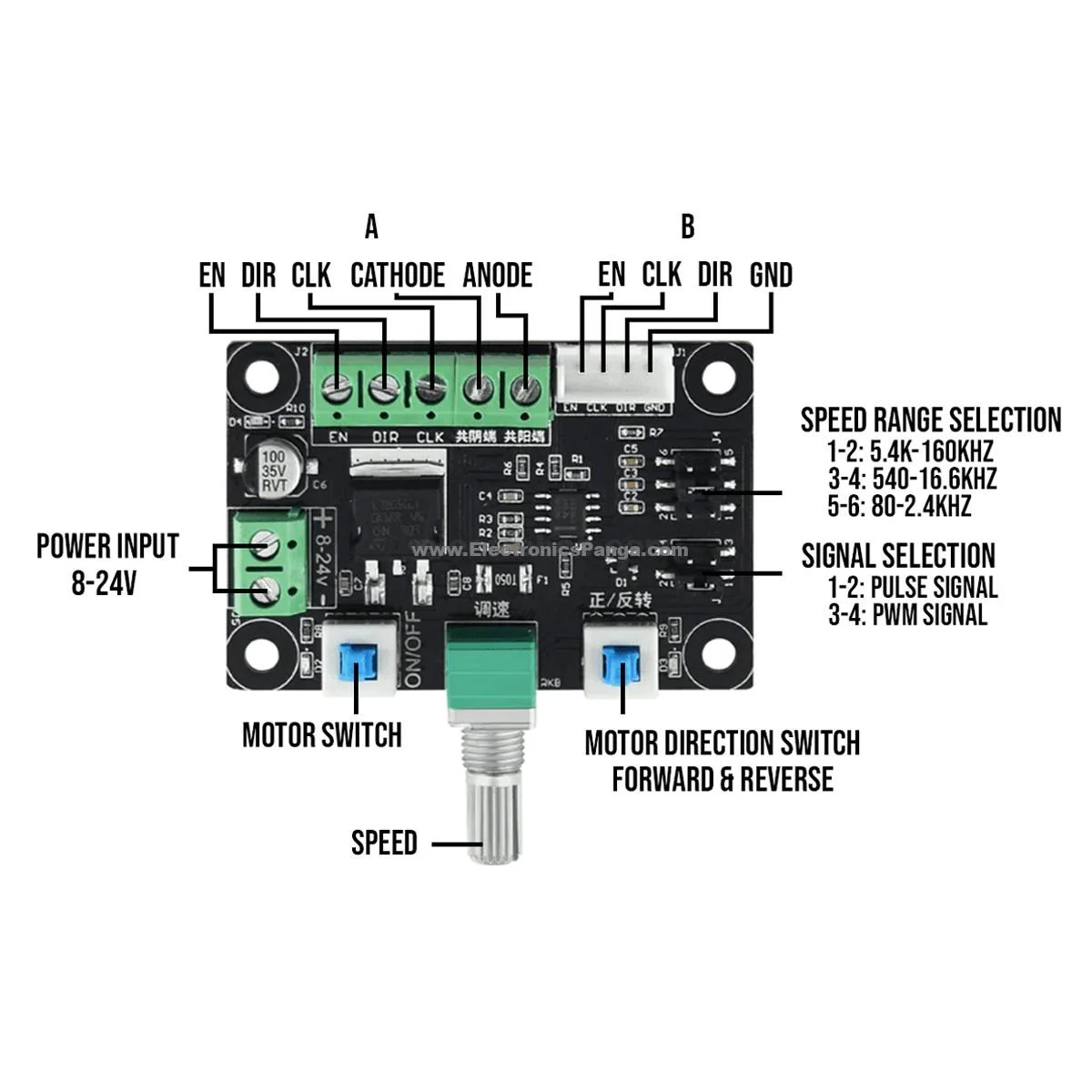

• Tres rangos de frecuencia seleccionables mediante jumper.
• Rango bajo: aproximadamente 80Hz-2.4kHz.
• Rango medio: aproximadamente 540Hz-16.6kHz.
• Rango alto: aproximadamente 5.4kHz-160kHz.
• Control de dirección de giro.
• Compatible con drivers para motores paso a paso.
• Permite controlar la velocidad mediante la frecuencia de pulsos.
• Diseño compacto para integración en sistemas de control.
• No requiere Arduino para generar la señal básica de control.

Usos comunes

• Control de motores paso a paso.
• Máquinas CNC.
• Sistemas de automatización.
• Proyectos de robótica.
• Impresoras 3D y mecanismos de posicionamiento.
• Sistemas de movimiento lineal.
• Controladores de motores NEMA.
• Proyectos DIY de control de velocidad y dirección.
• Generación de señales STEP/DIR para drivers externos.

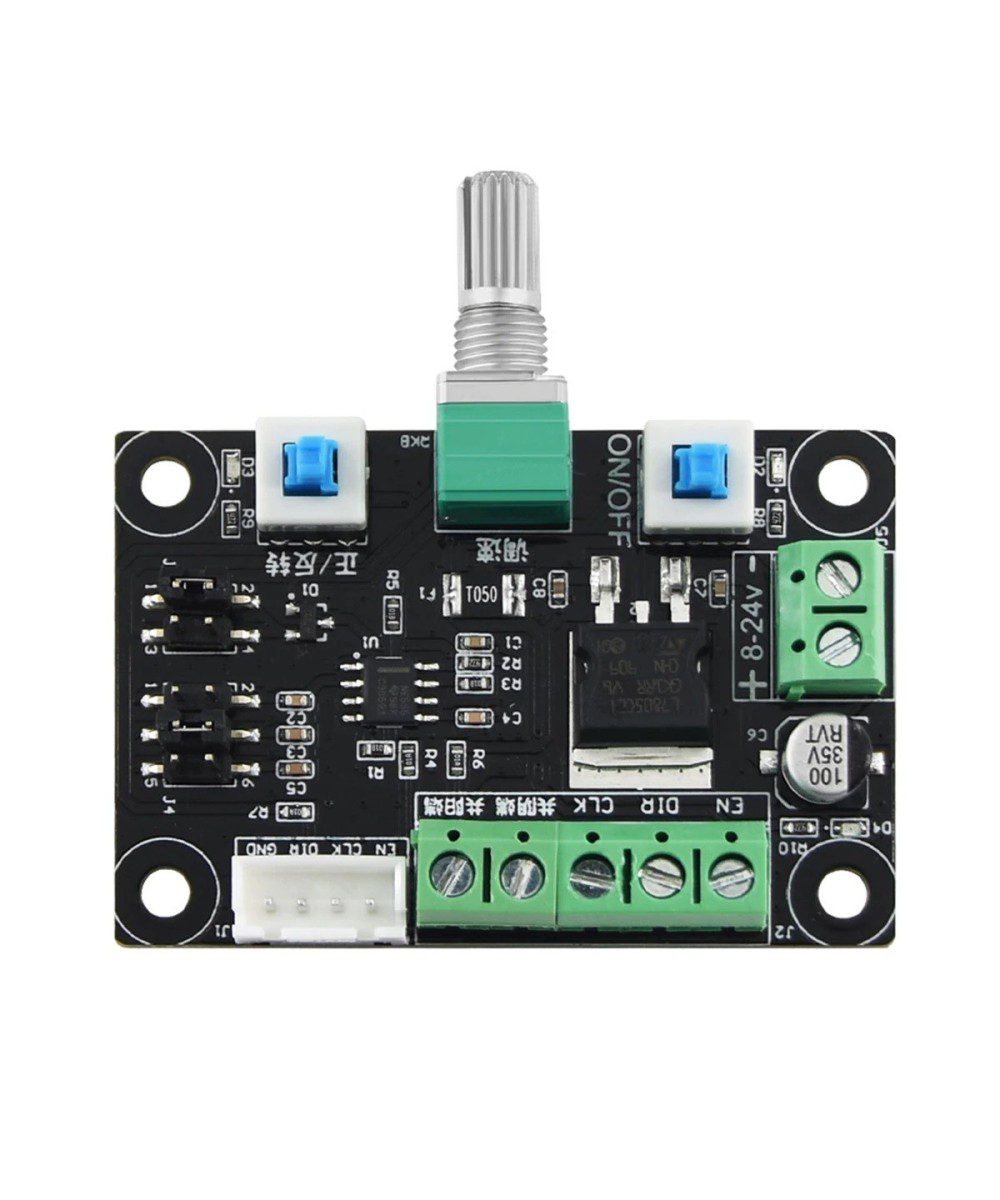

Características técnicas

• Modelo: MKS OSC V1.
• Tipo: Generador de señal de pulso/PWM.
• Alimentación: 8-24V DC.
• Tipo de señal: Pulso / PWM.
• Rango de frecuencia bajo: 80Hz-2.4kHz.
• Rango de frecuencia medio: 540Hz-16.6kHz.
• Rango de frecuencia alto: 5.4kHz-160kHz.
• Selección de frecuencia: Mediante jumper.
• Control de dirección: Sí.
• Señales de control: PUL/CLK, DIR y EN/ENA, según conexión del driver.
• Aplicación: Drivers de motores paso a paso.
• Dimensiones aproximadas: 58 × 38.6mm, según la versión comercial.
• Material: Placa PCB.
• Nota: El módulo genera la señal de control, pero no sustituye al driver de potencia necesario para alimentar las bobinas del motor.

Datasheet:
MKS OSC V1 – Stepper Motor Speed Controller / Pulse PWM Signal Generator.

Contenido Relacionado

Para más información consulte: Drivers para Motores Paso a Paso.
