Compuerta NOT SN74HC14N

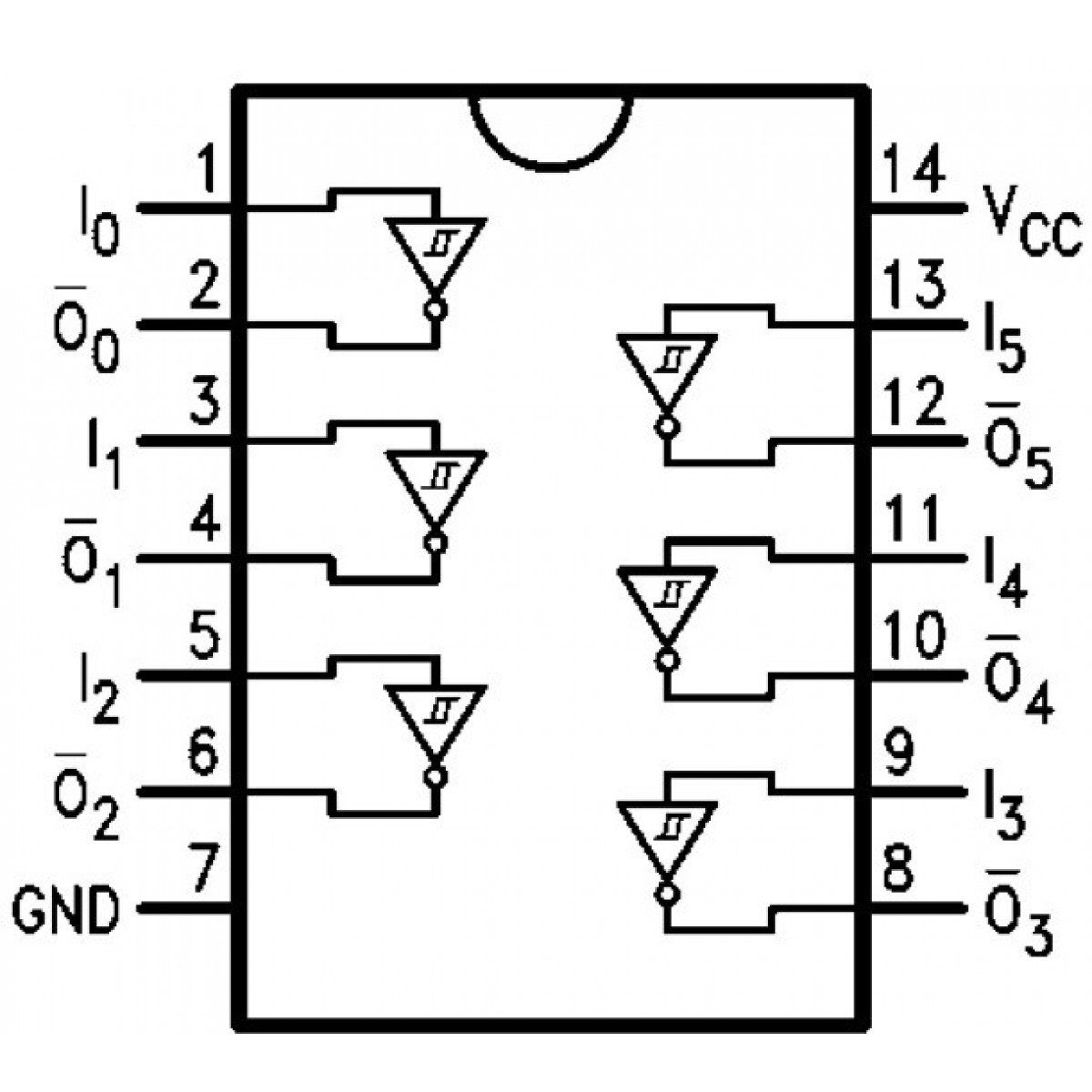

La Compuerta NOT SN74HC14N es un circuito integrado de la familia lógica HC que incorpora seis inversores independientes con entradas Schmitt Trigger, lo que garantiza alta inmunidad al ruido y una conmutación rápida y confiable. Diseñada en tecnología CMOS, ofrece bajo consumo de energía y un rendimiento estable en sistemas digitales.

Con un encapsulado DIP-14, la integración de la Compuerta NOT SN74HC14N en protoboards y placas de desarrollo resulta sencilla, facilitando su implementación en proyectos de robótica, cámaras de control y equipos de comunicación. Su tiempo de propagación típico de 31 ns asegura una respuesta ágil, adecuada para aplicaciones que requieren velocidad en el procesamiento de señales.

Opera en un rango de voltaje de 2 V a 6 V, lo que proporciona flexibilidad en su uso dentro de diferentes arquitecturas electrónicas. Cada salida puede manejar corrientes de ±4 mA, lo que permite interactuar directamente con otros componentes lógicos o circuitos externos.

Gracias a su robustez, amplio rango de temperatura de trabajo (-40 °C a +85 °C) y diseño eficiente, este integrado se posiciona como una solución confiable para aplicaciones digitales que requieren inversión de señales y reducción de ruido en las entradas.

Funciones destacadas de la Compuerta NOT SN74HC14N:

• 6 compuertas NOT independientes.
• Entradas con disparo Schmitt Trigger.
• Tecnología CMOS de bajo consumo.
• Tiempo de propagación típico: 31 ns.
• Compatible con sistemas de 2 V a 6 V.
• Encapsulado DIP-14 fácil de integrar.
• Alta inmunidad al ruido.

Aplicaciones comunes:

• Sistemas de robótica.
• Cámaras digitales y de seguridad.
• Switches y equipos de internet.
• Procesamiento y control de señales digitales.
• Automatización electrónica.

Características técnicas:

• Familia lógica: HC.
• Tipo de lógica: CMOS.
• Número de circuitos: 6.
• Tipo de entrada: Schmitt Trigger.
• Número de salidas: 6.
• Voltaje de operación: 2 V a 6 V.
• Tiempo de propagación: 31 ns.
• Corriente de salida nivel alto: -4 mA.
• Corriente de salida nivel bajo: 4 mA.
• Temperatura de operación: -40 °C a +85 °C.
• Tipo de encapsulado: DIP-14.
• Dimensiones: 2 mm x 20 mm x 14 mm.

Hoja de datos:—-No aplica—-
