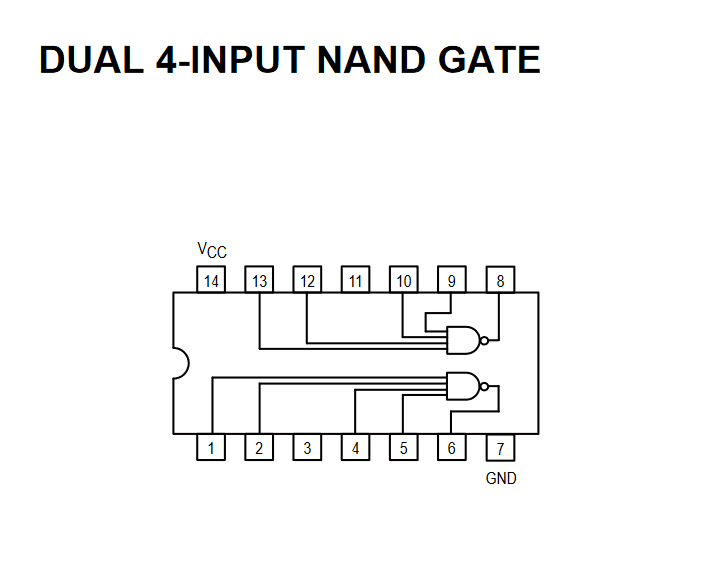

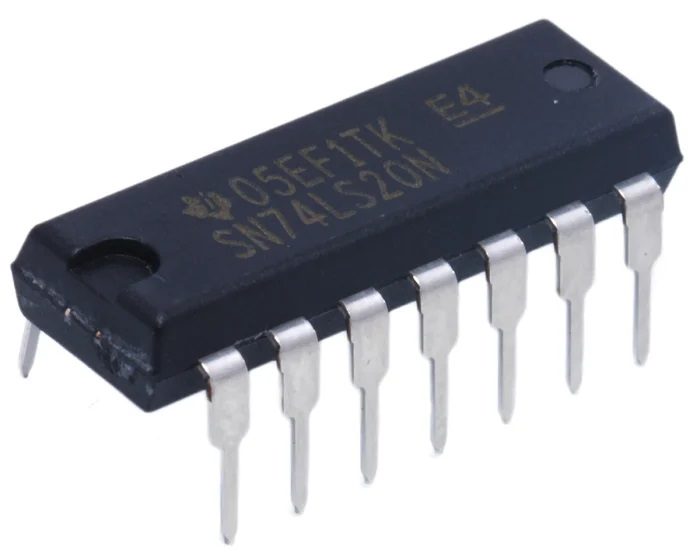

Compuerta Lógica Dual NAND SN74LS20N

La Compuerta lógica NAND SN74LS20N es un componente fundamental para circuitos digitales, destacando por su alto rendimiento y confiabilidad. Fabricada por Texas Instruments, pertenece a la reconocida familia lógica LS, reconocida por su eficiencia y velocidad en operaciones lógicas.

Este módulo incluye dos compuertas NAND de cuatro entradas en un encapsulado DIP de 14 pines, lo que facilita su uso en sistemas digitales complejos y proyectos de ingeniería. Su rango de operación de voltaje entre 4.75V y 5.25V asegura compatibilidad con la mayoría de sistemas TTL estándar, mientras que su tiempo de propagación de tan solo 22 ns permite operaciones rápidas y precisas.

La SN74LS20N maneja corrientes de salida de nivel alto de hasta -16 mA y de nivel bajo de 0.4 mA, garantizando un rendimiento estable y seguro en aplicaciones exigentes. Además, su encapsulado DIP facilita el montaje en prototipos y placas de circuito impreso.

Este componente es ideal para proyectos de control lógico, procesamiento de señales digitales, automatización industrial y desarrollo de prototipos electrónicos. Ofrece precisión y estabilidad, convirtiéndolo en una solución confiable para ingenieros y técnicos.

Funciones destacadas de la Compuerta lógica NAND SN74LS20N:

• Dos canales NAND de alta velocidad.
• Tiempo de propagación de 22 ns para operaciones rápidas.
• Voltaje de operación estable: 4.75V a 5.25V.
• Encapsulado DIP de 14 pines para fácil instalación.
• Alta compatibilidad con circuitos TTL.

Aplicaciones comunes:

• Sistemas de control digital.
• Automatización industrial.
• Diseño y pruebas de prototipos electrónicos.
• Circuitos lógicos TTL.
• Equipos de procesamiento de señales digitales.

Características técnicas:

• Fabricante: Texas Instruments.
• Número de canales: 2.
• Familia lógica: LS.
• Tipo lógico: NAND.
• Voltaje de operación: 4.75V a 5.25V.
• Tiempo de propagación: 22ns.
• Corriente de salida nivel alto: -16 mA.
• Corriente de salida nivel bajo: 0.4 mA.
• Temperatura de trabajo: 0 °C a 70 °C.
• Número de líneas de entrada: 4.
• Número de líneas de salida: 1.
• Pines: 14.
• Tipo de encapsulado: DIP.
• Medidas: 4.57 x 19.3 x 6.35 mm.

Hoja de datos: SN74LS20N
