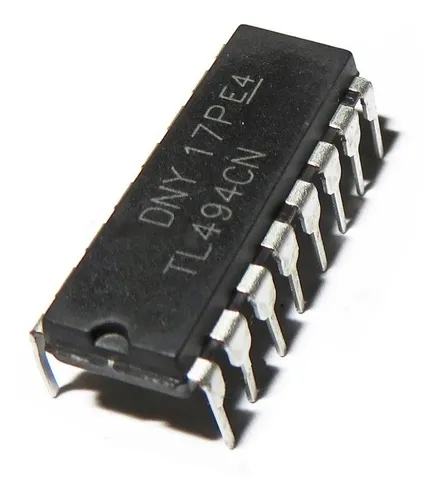

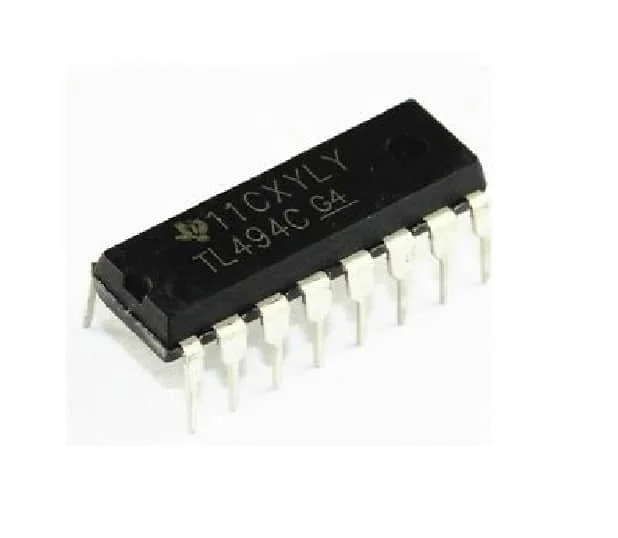

Circuito Integrado TL494CN DIP16
El Circuito Integrado TL494CN DIP16</strong> es un controlador PWM confiable para el diseño de fuentes de alimentación conmutadas y reguladores de voltaje.
El Circuito Integrado TL494CN DIP16 es un controlador PWM (modulación por ancho de pulso) diseñado para aplicaciones de regulación de voltaje y control de potencia. Ampliamente utilizado en fuentes de alimentación conmutadas, este integrado proporciona una solución eficiente para el control de energía en sistemas electrónicos de consumo e industriales, incorpora un oscilador interno, amplificadores de error, comparadores, un regulador de referencia de 5 V y salidas de colector abierto que facilitan la integración en diferentes diseños. Su encapsulado DIP16 permite un montaje sencillo en placas electrónicas y es ideal para proyectos tanto profesionales como educativos.
Gracias a su alta confiabilidad y bajo consumo, el TL494CN se ha convertido en uno de los controladores PWM más utilizados en la industria electrónica.
Funciones destacadas:
- El Circuito Integrado TL494CN DIP16 actúa como controlador PWM de alta eficiencia.
- Encapsulado DIP16 de fácil montaje.
- Regulador de referencia interno de 5 V.
- Oscilador interno ajustable.
- Compatible con una amplia gama de fuentes conmutadas.
Usos comunes:
- Fuentes de alimentación conmutadas
- Reguladores de voltaje.
- Inversores de potencia.
- Sistemas de control de energía.
- Proyectos de aprendizaje en electrónica.
Características técnicas:
- Tipo: Controlador PWM.
- Encapsulado: DIP16.
- Número de pines: 16.
- Tensión de operación: 7 V a 40 V.
- Regulador de referencia: 5 V.
- Oscilador interno ajustable.
- Salidas de colector abierto para mayor flexibilidad.
- Aplicaciones: control de energía y fuentes de alimentación.
En conclusión, el Integrado TL494CN es la opción ideal para diseñadores y estudiantes que buscan un controlador PWM confiable, fácil de implementar y ampliamente probado en aplicaciones de control de potencia.
Consulta más productos en nuestra categoría Circuitos Integrados
Datasheet: Circuito Integrado TL494CN DIP16
