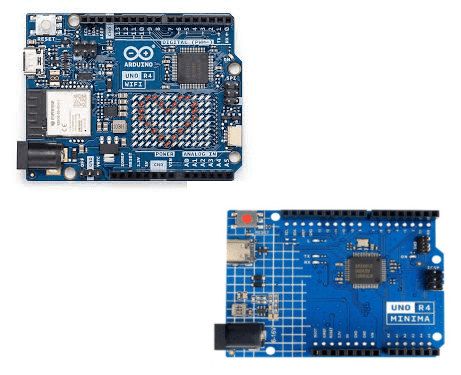

Arduino UNO R4 – Modelos WiFi y Minima

Arduino UNO R4 para programación y prototipado

El Arduino UNO R4 representa una evolución de la plataforma UNO al incorporar un microcontrolador Renesas RA4M1 de 32 bits, con arquitectura Arm Cortex-M4 y frecuencia de 48 MHz. Mantiene el formato físico y la lógica de 5 V característica de la familia UNO, facilitando la reutilización de shields y accesorios compatibles. Dispone de 256 KB de memoria Flash, 32 KB de SRAM, 8 KB de EEPROM, 14 entradas/salidas digitales y 6 entradas analógicas, además de interfaces UART, I2C y SPI.

Aplicaciones del Arduino UNO R4

El Arduino UNO R4 es adecuado para prototipado electrónico, automatización, robótica, educación STEM, adquisición de datos, control de sensores y desarrollo de sistemas embebidos. También incorpora funciones avanzadas como DAC, RTC, ADC de hasta 14 bits, CAN Bus y USB HID, ampliando las posibilidades respecto a generaciones anteriores. Para proyectos inalámbricos, la versión UNO R4 WiFi integra Wi-Fi y Bluetooth mediante un ESP32-S3 y añade una matriz LED de 12 × 8.

Funciones destacadas

• Microcontrolador Renesas RA4M1 basado en Arm Cortex-M4.
• Arquitectura de 32 bits.
• Frecuencia de funcionamiento de 48 MHz.
• 256 KB de memoria Flash.
• 32 KB de SRAM.
• 8 KB de EEPROM.
• 14 entradas/salidas digitales.
• 6 entradas analógicas con resolución de hasta 14 bits.
• 6 salidas PWM.
• 1 DAC de hasta 12 bits.
• Interfaces UART, I2C y SPI.
• CAN Bus integrado; requiere transceptor externo.
• Reloj en tiempo real (RTC).
• Conector USB-C para programación y comunicación.
• Lógica y tensión de funcionamiento de 5 V.
• Entrada de alimentación VIN de 6 a 24 V.
• Compatibilidad con el formato de shields de Arduino UNO.
• Funciones HID para emulación de teclado y ratón.
• Disponible en versiones UNO R4 Minima y UNO R4 WiFi.

Usos comunes

• Programación y aprendizaje de electrónica.
• Proyectos educativos STEM.
• Automatización y control.
• Robótica.
• Prototipos de sistemas embebidos.
• Control de sensores y actuadores.
• Adquisición y procesamiento de señales.
• Proyectos con comunicación I2C, SPI, UART y CAN.
• Aplicaciones de audio mediante el DAC integrado.
• Proyectos IoT con UNO R4 WiFi.
• Interfaces HID para teclado, ratón y controladores.
• Desarrollo de prototipos compatibles con shields Arduino UNO.

Características técnicas:

• Familia: Arduino UNO R4
• Microcontrolador: Renesas RA4M1
• CPU: Arm Cortex-M4
• Frecuencia: 48 MHz
• Flash: 256 KB
• SRAM: 32 KB
• EEPROM: 8 KB
• Tensión de operación: 5 V
• Entradas/salidas digitales: 14
• Entradas analógicas: 6
• PWM: 6
• DAC: 1
• CAN: 1
• USB: USB-C
• VIN: 6–24 V
• Dimensiones: aproximadamente 68,85 × 53,34 mm.

Datasheet y documentación:
Datasheet oficial Arduino UNO R4 Wifi

Datasheet oficial Arduino UNO R4 Minima
