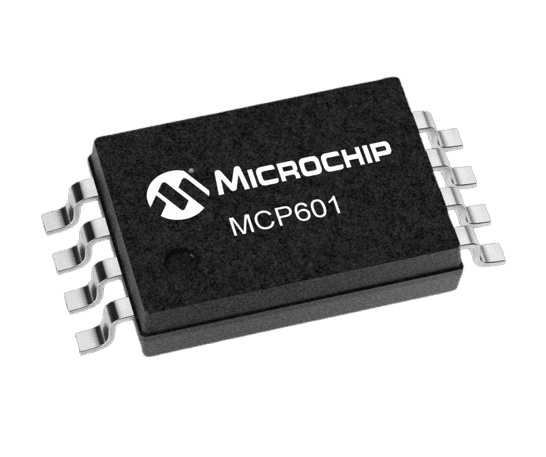

Amplificador Operacional MCP601 SMD

El Amplificador Operacional MCP601 SMD es un amplificador operacional de propósito general que combina elegancia electrónica y rendimiento estable. Su arquitectura CMOS le permite beber apenas un sorbo de energía mientras mantiene una respuesta dinámica agradable para aplicaciones exigentes. Con un ancho de banda de 2.8 MHz, una salida que prácticamente abraza los rieles de alimentación y un rango de operación que convive sin problemas entre 2.7 V y 6 V, este pequeño componente SMD se vuelve un aliado confiable en el corazón de sensores, filtros activos y sistemas portátiles.
Su estabilidad en ganancia unitaria y su naturaleza silenciosa frente al ruido lo convierten en una herramienta útil para mediciones sensibles, pequeños instrumentos y equipos alimentados por batería que prefieren soluciones sobrias y eficientes.

Funciones destacadas:

• Salida rail-to-rail: Permite aprovechar casi todo el rango de tensión disponible en la salida.
• Ancho de banda de 2.8 MHz: Adecuado para amplificación general, filtrado activo y acondicionamiento de señal.
• Bajo consumo: Corriente de reposo típica cercana a 230 µA, ideal para sistemas portátiles.
• Estabilidad en ganancia unitaria: Facilita su integración en buffers, seguidores y etapas de señal sencillas.

Una combinación útil cuando se busca claridad, eficiencia y tamaño reducido.

Usos comunes en electrónica:

El MCP601 SMD se utiliza en:

• Acondicionamiento de señales de sensores
• Buffers para convertidores A/D
• Filtros activos compactos
• Equipos alimentados por baterías
• Circuitos de adquisición de datos
• Instrumentación ligera y de control

Aplicaciones donde el bajo consumo y la buena respuesta analógica son esenciales.

Características técnicas:

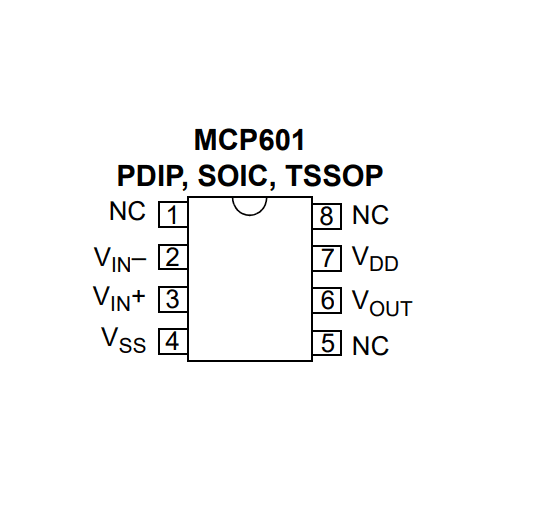

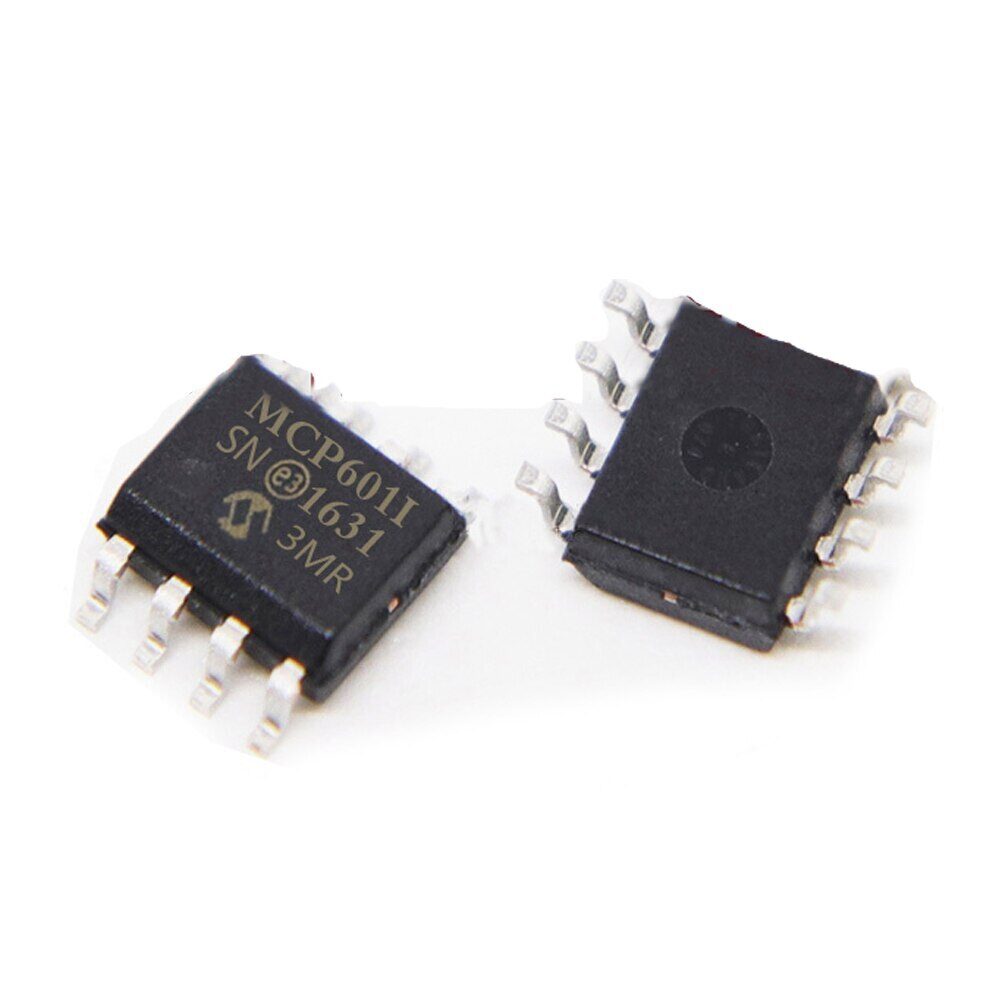

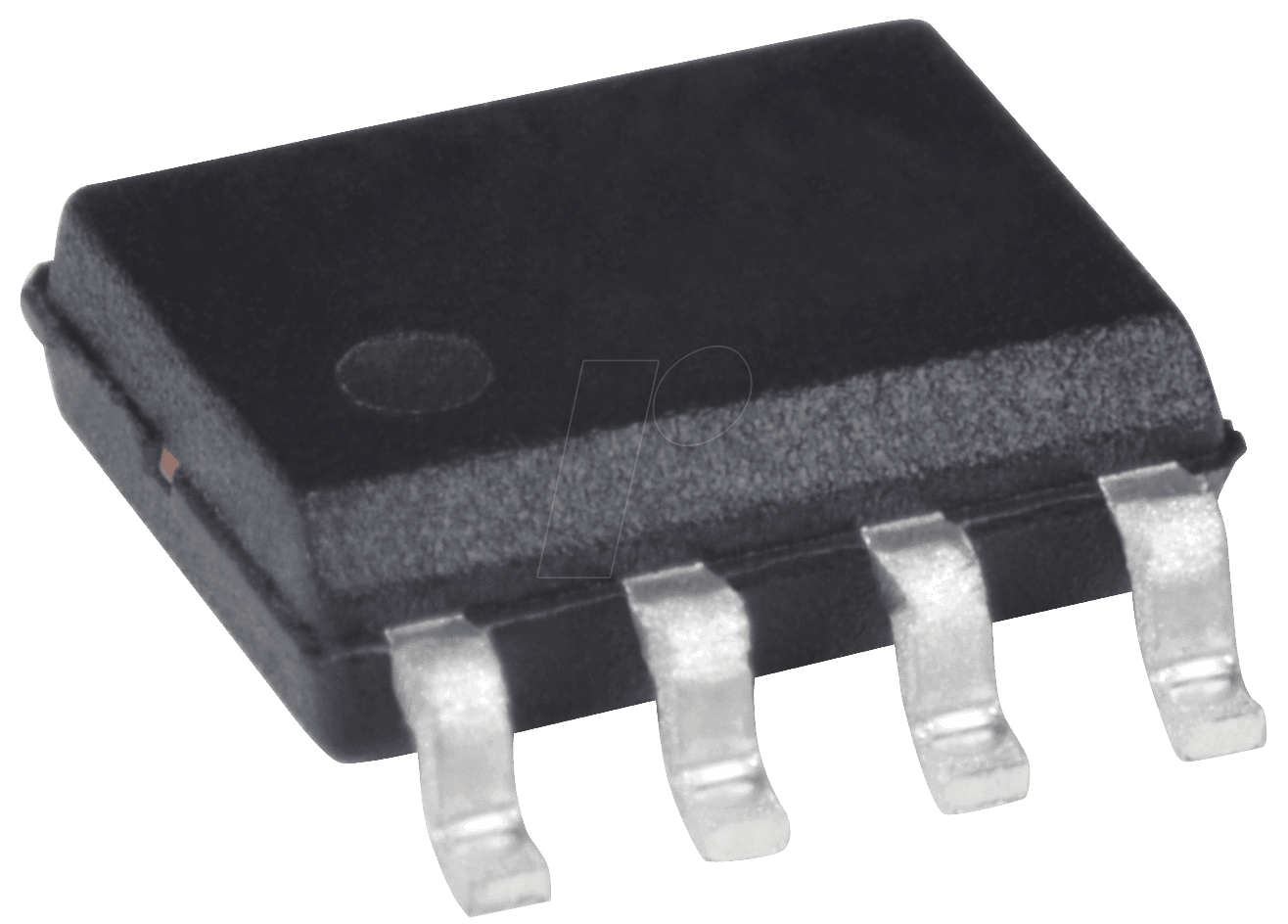

• Modelo: MCP601 en encapsulados SMD (SOIC-8, TSSOP-8 o SOT-23-5 según versión)
• Tipo: Amplificador operacional de un solo canal (single)
• Tecnología: CMOS
• Material: Semiconductores en encapsulado plástico SMD
• Peso: Fracción de gramo según el encapsulado
• Alimentación / Voltaje: 2.7 V a 6.0 V
• Ancho de banda (GBW): 2.8 MHz típico
• Slew rate: Aproximadamente 2.3 V/µs
• Corriente de reposo: ~230 µA
• Temperatura de operación: –40 °C a +85 °C (grado industrial)
• Salida: Rail-to-rail
• Entrada: Incluye tierra dentro de su rango operativo
• Compatibilidad: Ideal para circuitos analógicos generales, sensores, filtros activos, buffers y conversores A/D

El Amplificador Operacional MCP601 SMD reúne versatilidad, bajo consumo y una capacidad de señal muy útil en un cuerpo diminuto, ideal para diseños modernos donde cada milímetro y cada microamperio cuentan.  Para más amplificadores operacionales similares, consulte la sección  Circuitos Integrados.

Datasheet: MCP601
