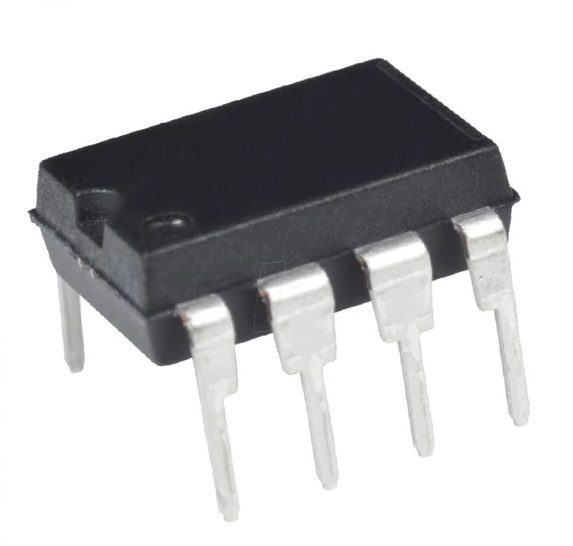

Amplificador Operacional LM741 DIP-8 – Alta Precisión

El amplificador operacional LM741 es un componente clave en circuitos analógicos, ampliamente utilizado en electrónica industrial y proyectos de robótica. Encapsulado en formato DIP-8, el LM741 ofrece alta precisión y estabilidad para aplicaciones críticas. Este amplificador operacional cuenta con un voltaje máximo de alimentación de ±18 V (44 V total), disipación máxima de potencia de 500 mW y corriente de salida por canal de hasta 25 mA.

Uno de sus aspectos más destacados es el bajo voltaje offset de entrada (6 mV típico) y baja corriente de offset (11 nA típico), lo que garantiza operaciones precisas y reducción de errores en aplicaciones sensibles. Con un ancho de banda típico de 1 MHz y corriente de suministro operativa de solo 2.8 mA, el LM741 es eficiente energéticamente sin sacrificar el rendimiento.

Su rango de temperatura de funcionamiento (0°C a 70°C) asegura un desempeño estable en una variedad de condiciones, mientras que su encapsulado DIP-8 facilita la integración en placas de prototipado y sistemas electrónicos industriales. El LM741 es ideal para circuitos como comparadores, multivibradores, amplificadores, integradores, diferenciadores y filtros activos.

Este amplificador operacional combina precisión, estabilidad y versatilidad, convirtiéndose en un componente esencial para ingenieros, desarrolladores y aficionados de la electrónica que buscan soluciones robustas y eficientes para sus proyectos.

Funciones destacadas del amplificador operacional LM741:

• Encapsulado DIP-8 para fácil integración.
• Bajo voltaje offset de entrada: 6 mV típico.
• Corriente de offset en las entradas: 11 nA típico.
• Voltaje de alimentación máximo: ±18 V.
• Ancho de banda típico: 1 MHz.
• Alta estabilidad térmica.

Aplicaciones comunes:

• Comparadores.
• Multivibradores.
• Amplificadores.
• Integradores.
• Diferenciadores.
• Filtros activos.

Características técnicas:

• Encapsulado: DIP-8.
• Número de canales: 1.
• Voltaje de alimentación máximo: ±18 V (44 V total).
• Disipación de potencia máxima: 500 mW.
• Corriente de salida por canal: 25 mA.
• Corriente de suministro operativa: 2.8 mA.
• Bajo voltaje offset de entrada: 6 mV típico.
• Corriente de offset en las entradas: 11 nA típico.
• Ancho de banda típico: 1 MHz.
• Temperatura de funcionamiento: 0°C a 70°C.

Hoja de datos: LM741
