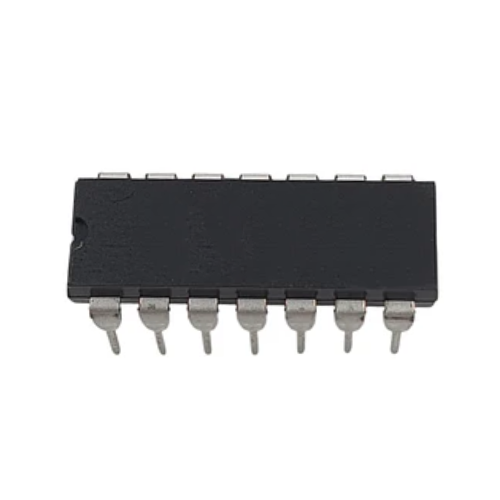

74HC21 Compuerta AND Doble de 4 Entradas
74HC21 compuerta AND de 4 entradas con tecnología CMOS, bajo consumo y amplio rango de voltaje de 2V a 6V.
La 74HC21 es un circuito integrado que contiene dos compuertas AND independientes de 4 entradas cada una. Cada compuerta realiza la función lógica booleana AND (Y), donde la salida es alta (1) solo si todas las entradas están en alto. Este dispositivo utiliza tecnología CMOS de alta velocidad, compatible con lógica TTL de bajo consumo, y opera con un amplio rango de voltaje de 2V a 6V.
Materiales y características:
Fabricado con tecnología CMOS, el 74HC21 ofrece baja disipación de energía y alta inmunidad al ruido. Sus entradas incluyen diodos de sujeción, lo que permite el uso de resistores limitadores de corriente para conectar las entradas a voltajes superiores a Vcc. Las salidas pueden conducir hasta 10 cargas LSTTL.
Particularidades:
Ideal para aplicaciones que requieren operaciones lógicas AND con múltiples entradas, como combinaciones de señales de encendido, habilitación de señales digitales y control de sistemas electrónicos. Su diseño compacto y bajo consumo lo hacen adecuado para proyectos de electrónica digital y sistemas embebidos.
Funciones destacadas de 74HC21 compuerta AND
- Realiza operaciones AND con 4 entradas.
- Tecnología CMOS de alta velocidad.
- Compatible con lógica TTL de bajo consumo.
- Rango de voltaje de operación de 2V a 6V.
- Salidas capaces de conducir hasta 10 cargas LSTTL.
Especificaciones técnicas
- Tipo lógico: AND de 4 entradas.
- Número de circuitos: 2.
- Voltaje de operación: 2V a 6V.
- Temperatura de funcionamiento: -40°C a +85°C.
- Encapsulado: DIP-14.
- Corriente de salida: 8 mA.
Aplicaciones recomendadas
- Combinación de señales de encendido.
- Habilitación de señales digitales.
- Control de sistemas electrónicos.
- Proyectos de electrónica digital.
- Sistemas embebidos.

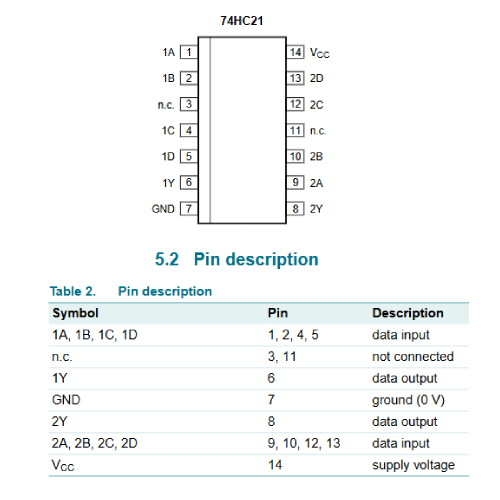

Datasheet: 74HC21
Para más productos relacionados, visita nuestra cateogoría Compuertas lógicas.
