Tarjeta de Desarrollo STM32F401 Black Pill V3.0 con Pines para Soldar

La Tarjeta de Desarrollo STM32F401 Black Pill V3.0 es una placa compacta y potente diseñada para proyectos avanzados de electrónica, robótica e ingeniería. Equipada con el microcontrolador STM32F401CEU6 y un núcleo Cortex-M4, ofrece un rendimiento robusto y eficiente para aplicaciones que requieren alta velocidad y control preciso.

Con una memoria Flash de 256 KB y SRAM de 96 KB, esta tarjeta soporta aplicaciones complejas y multitarea. Opera a una velocidad máxima de reloj de 84 MHz, proporcionando procesamiento rápido para tareas exigentes. El puerto USB tipo C permite una conexión moderna y conveniente, simplificando la programación y el suministro de energía.

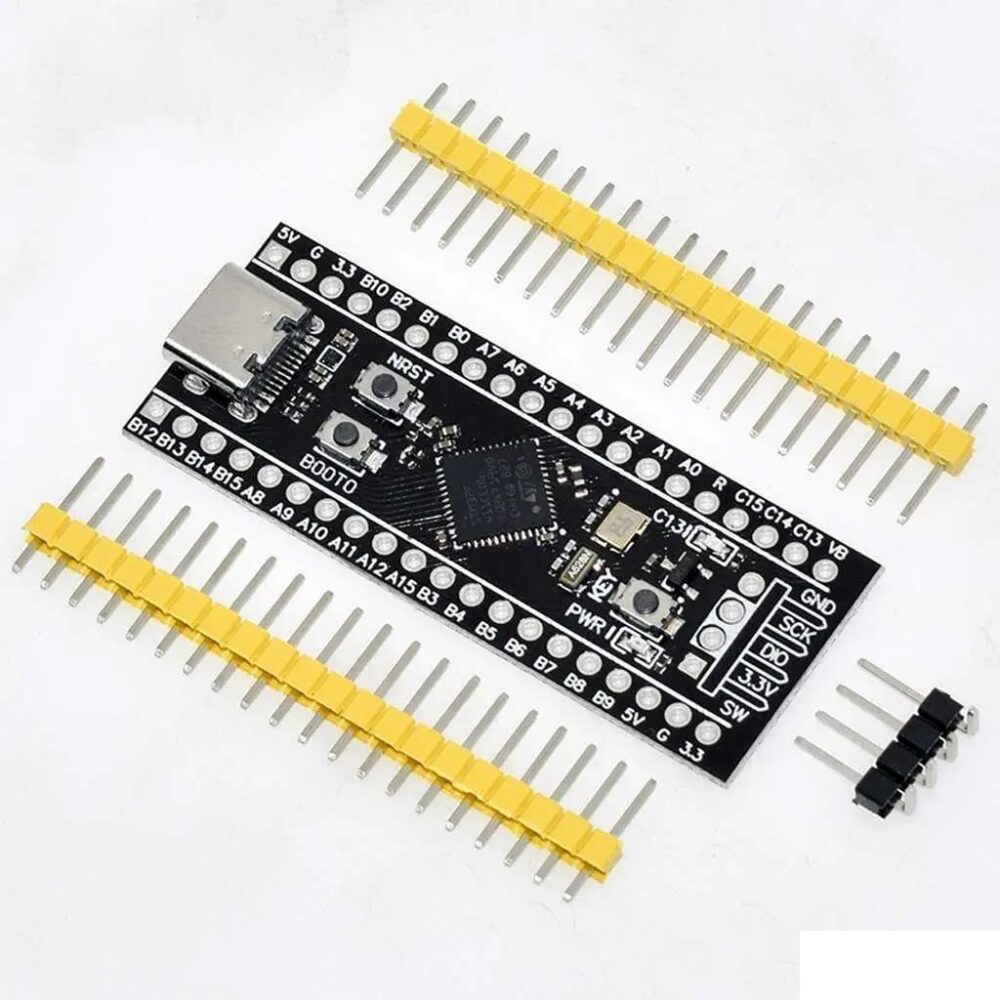

La placa incluye pines para soldar, lo que facilita su integración en proyectos personalizados, así como botones de control como NRST, BOOT0 y KEY. Un LED indicador (PC13) y un LED de encendido mejoran la interacción y el diagnóstico. Compatible con software de programación como Flymcu o CubeProg, es una excelente opción tanto para desarrolladores avanzados como para entusiastas de la electrónica.

Esta tarjeta requiere un programador ST-LINK V2 para funcionar y cuenta con advertencias importantes sobre el uso del pin +5V: no realizar conexiones inversas y evitar alimentación simultánea por USB y fuente externa para proteger la placa. Su diseño robusto y dimensiones compactas (20.78mm x 52.81mm) hacen de la STM32F401 Black Pill V3.0 una herramienta ideal para prototipado rápido y desarrollo profesional.

Funciones destacadas del Tarjeta de Desarrollo STM32F401 Black Pill V3.0:

• Núcleo Cortex-M4 de alto rendimiento a 84 MHz.
• Memoria Flash de 256 KB y SRAM de 96 KB.
• Conector USB tipo C para alimentación y programación.
• Pines para soldar para integración flexible en proyectos.
• Botones de control NRST, BOOT0 y KEY.
• LEDs indicadores para diagnóstico rápido.
• Compatible con Flymcu y CubeProg.

Aplicaciones comunes:

• Desarrollo de proyectos de microcontroladores.
• Prototipado rápido en electrónica.
• Aplicaciones en robótica.
• Sistemas embebidos.
• Educación en programación y hardware.

Características técnicas:

• Modelo: WeAct Black Pill V3.0.
• Chip principal: STM32F401CEU6.
• Núcleo: Cortex-M4.
• Memoria Flash: 256 KB.
• SRAM: 96 KB.
• Velocidad máxima de reloj: 84 MHz.
• Conector USB: Tipo C.
• Alimentación: +3.3V / +5V (según pin).
• LED indicador: PC13.
• Botones: NRST, BOOT0, KEY.
• Dimensiones: 20.78 mm x 52.81 mm.
• Peso: 4 g.
• Color PCB: Negro.
• Software: Flymcu, CubeProg.

Hoja de datos: Stm32f401 , Black Pill V3.0

Para más Placas de Desarrollo y Microcontroladores, consulte la sección Tarjetas y Kits de Desarrollo.

NOTA: Requiere  Programador ST-LINK V2

Advertencia: Los pines + 5V en esta placa están conectados directamente al pin + 5V del conector USB. No hay protección en su lugar, no realizar conexiones inversas. No alimente esta placa a través del USB y una fuente de alimentación externa al mismo tiempo, esto evitara dañar la placas
