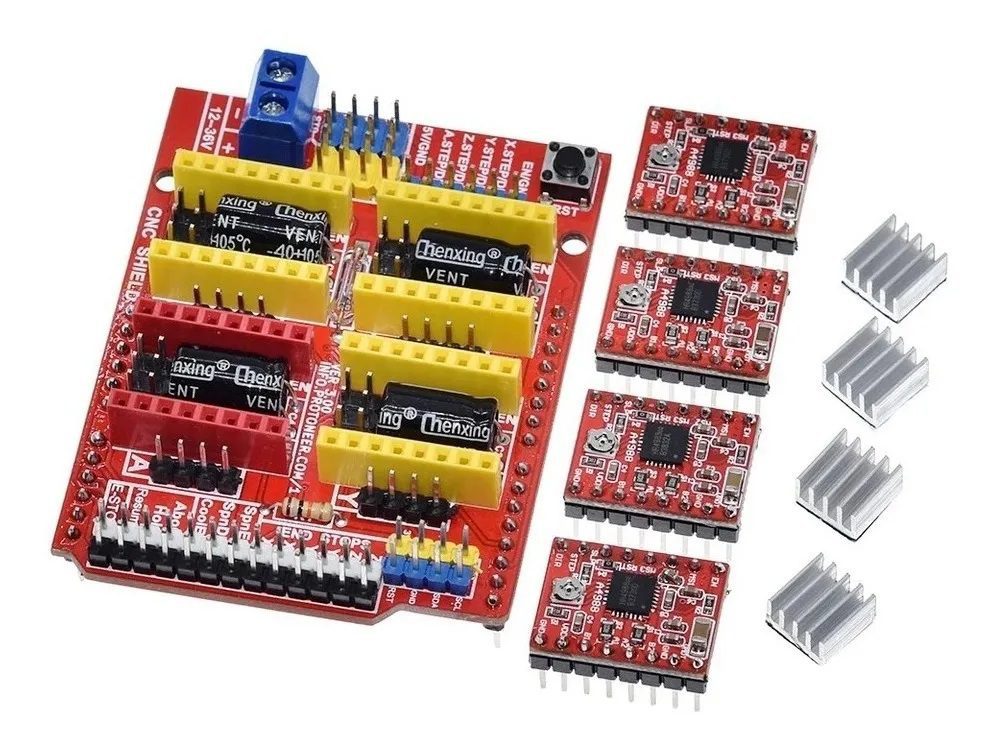

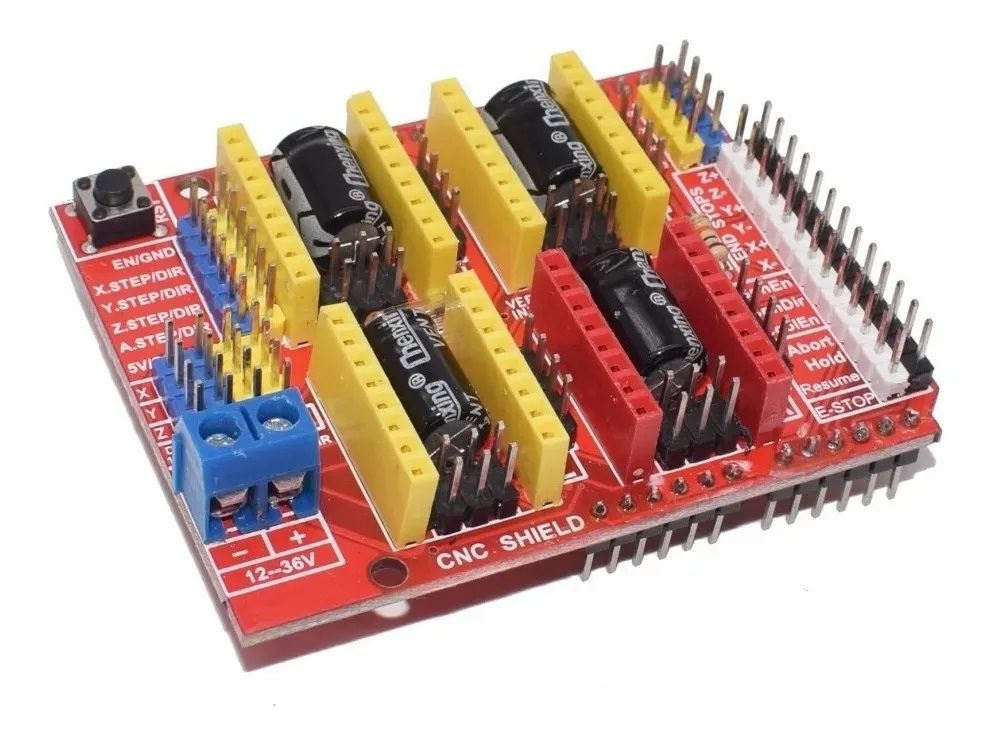

Shield CNC v3 con Driver A4988 para Control de Motores

El Shield CNC v3 es una solución versátil y confiable diseñada para el control de motores paso a paso en aplicaciones de automatización, impresión 3D y sistemas CNC. Compatible con drivers Pololu A4988, este shield permite gestionar hasta 4 ejes (X, Y, Z, A) de manera precisa y eficiente.

El shield cuenta con conectores Molex de 4 pines que facilitan la conexión de los motores paso a paso, y soporta dos finales de carrera por cada eje (6 en total), ofreciendo un control seguro y exacto en los movimientos. Su voltaje de operación de 12V lo hace adecuado para la mayoría de aplicaciones CNC de escritorio y proyectos de ingeniería.

En combinación con el driver A4988, el sistema ofrece control avanzado de motores PAP con una corriente máxima de 2A, múltiples modos de micropasos (full, 1/2, 1/4, 1/8 y 1/16) y protección interna contra sobrecorriente, sobretemperatura y cortocircuito. Esto garantiza una operación estable y prolonga la vida útil de los motores y componentes.

Gracias a su diseño compacto, robusto y de fácil integración con placas Arduino, el Shield CNC v3 se convierte en una herramienta esencial para desarrolladores, makers e ingenieros que buscan implementar soluciones de control de movimiento precisas y escalables.

Funciones destacadas del Shield CNC v3:

• Control de hasta 4 ejes (X, Y, Z, A).
• Soporte para finales de carrera (6 en total).
• Compatibilidad con drivers A4988.
• Conectores Molex de 4 pines para motores PAP.
• Diseño compacto y robusto.

Aplicaciones comunes:

• Máquinas CNC de escritorio.
• Impresoras 3D.
• Sistemas de automatización y robótica.
• Proyectos educativos de control de motores.
• Prototipos de ingeniería con movimiento controlado.

Características técnicas del Shield CNC v3:

• Referencia: Shield CNC v3.
• Voltaje de operación: 12V.
• Ejes soportados: 4 (X, Y, Z, A).
• Finales de carrera: 2 por eje (6 en total).
• Conectores: Molex de 4 pines para motores PAP.
• Dimensiones: 7 x 5.5 x 1.8 cm.
• Color: Rojo.
• Peso: 200 g.

Características técnicas del Driver A4988:

• Referencia: Pololu A4988.
• Voltaje de operación: 3.3V o 5V.
• Corriente máxima: ±2A.
• Salidas: Low RDS (ON).
• Modos de micropasos: full, 1/2, 1/4, 1/8 y 1/16.
• Funciones: rectificación síncrona, detección automática de corriente, UVLO interno.
• Protecciones: térmica, cortocircuito, sobrecorriente y falla de tierra.
• Dimensiones: 2 x 1.5 x 1 cm.
• Color: Rojo.
• Peso: 10 g.
