Sensor de Corriente SCT-013-000 100A/50A CA

El Sensor de Corriente SCT-013-000 100A/50A es un transformador de corriente tipo clamp-on (abrazadera), diseñado para medir corrientes alternas sin conexión directa al circuito de potencia. Gracias a su diseño de núcleo partido y su salida de corriente proporcional, este sensor permite obtener mediciones seguras, precisas y libres de interferencias, ideales para sistemas de monitoreo de energía, automatización industrial o control de cargas.

Con una corriente de entrada de hasta 100A AC y una salida de ±50mA, el Sensor de Corriente SCT-013-000 100A/50A ofrece una excelente linealidad (±1%) y una relación de transformación de 1800:1, garantizando una respuesta estable y confiable incluso en entornos eléctricos exigentes. Su resistencia de carga recomendada (62 Ω) y su diseño de grado B aseguran una precisión constante a lo largo del tiempo.

Este sensor es ampliamente utilizado en proyectos con microcontroladores, Arduino, ESP32, Raspberry Pi o PLCs, donde se requiere medir o registrar consumo energético, detectar sobrecargas o controlar sistemas eléctricos de forma remota. Además, su salida aislada galvánicamente protege los circuitos de medición frente a tensiones peligrosas, ofreciendo seguridad y fiabilidad operativa.

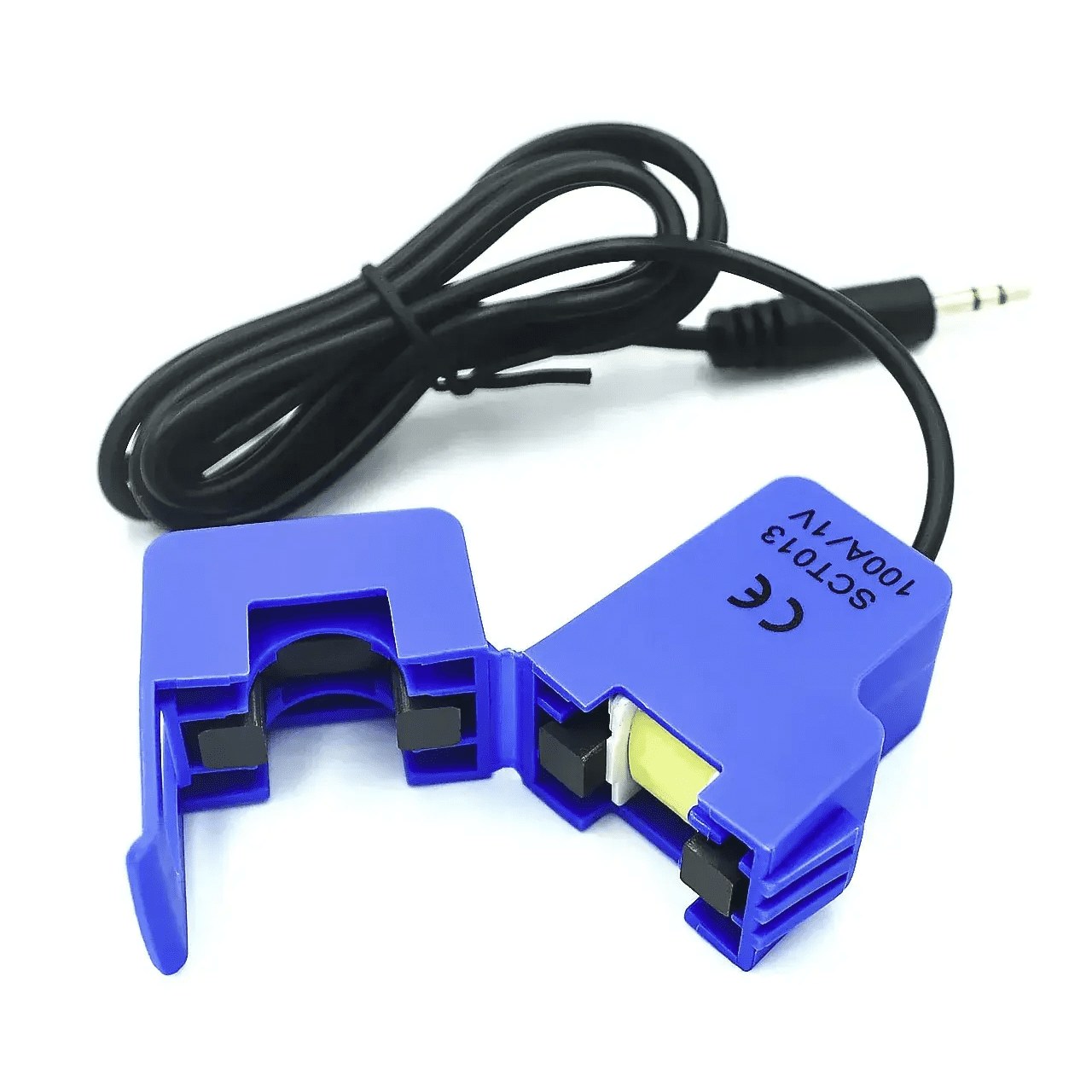

El SCT-013-000 100A/50A incluye un cable de 1 metro con conector plug 3.5 mm, lo que facilita su integración en placas de prueba o módulos de adquisición de datos. Su apertura de 13 mm x 13 mm permite sujetar fácilmente conductores o cables de potencia sin necesidad de interrumpir el circuito.

Construido con materiales de alta calidad, este sensor presenta una resistencia dieléctrica de 1000V AC por 1 minuto a 5mA, y un rango de temperatura de operación de -25°C a 70°C, lo que garantiza un rendimiento óptimo en aplicaciones industriales, residenciales o experimentales.

Funciones destacadas del Sensor de Corriente SCT-013-000 100A/50A:

• Medición no invasiva de corriente alterna hasta 100A.
• Salida analógica proporcional ±50mA.

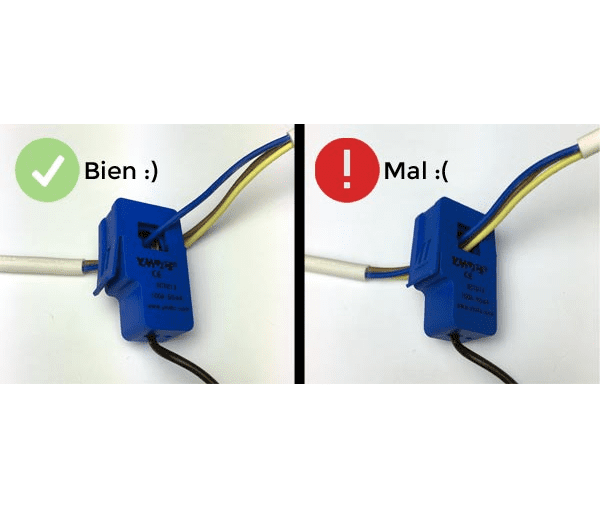

• Núcleo tipo abrazadera para instalación sin corte de cable.
• Alta linealidad y estabilidad térmica.
• Aislamiento galvánico seguro entre circuito de potencia y medición.

Aplicaciones comunes:

• Monitoreo y registro de consumo energético.
• Control y supervisión de cargas eléctricas.
• Sistemas de automatización industrial.
• Proyectos con Arduino, ESP32 o Raspberry Pi.
• Equipos de control de potencia y eficiencia energética.

Características técnicas:

• Modelo: SCT-013-000.
• Corriente de entrada: 0A ~ 100A AC / 50A versión 1V salida.
• Modo de salida: ±50mA.
• No linealidad: ±1%.
• Resistencia (RL): 62 Ω.
• Relación de transformación (Turn Ratio): 1800:1.
• Grado de resistencia: Grado B.
• Fuerza dieléctrica: 1000V AC / 1 min / 5mA.
• Temperatura de operación: -25 °C ~ 70 °C.
• Tamaño de apertura: 13 mm x 13 mm.
• Longitud del cable: 1 metro.

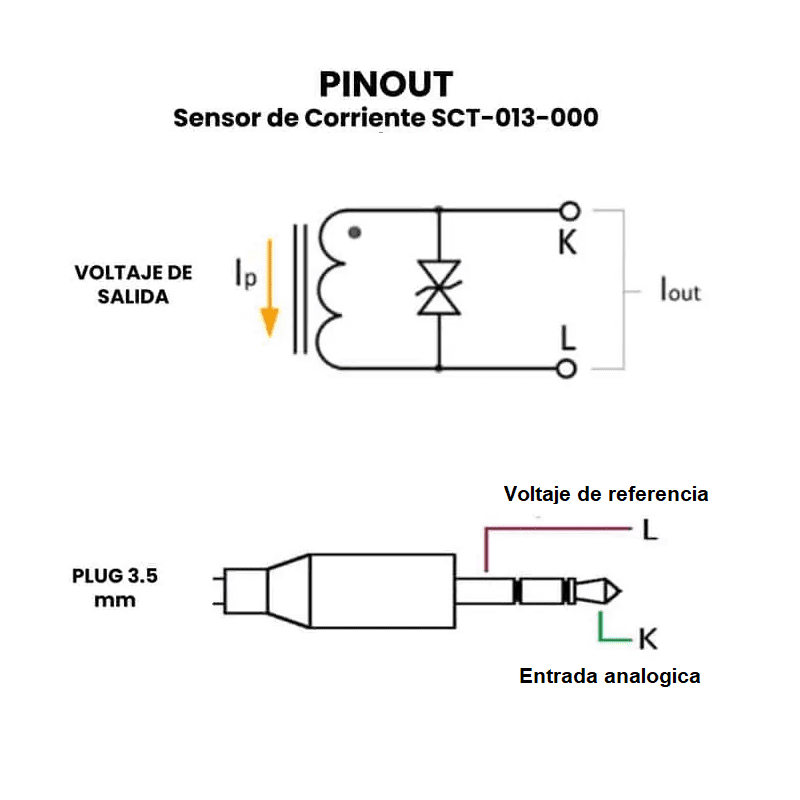

• Conector: Plug 3.5 mm.

Hoja de datos: Hoja de datos

Tutorial: Funcionamiento

Para más Sensores y Transductores de Corriente, consulte la sección Instrumentos de Medición
