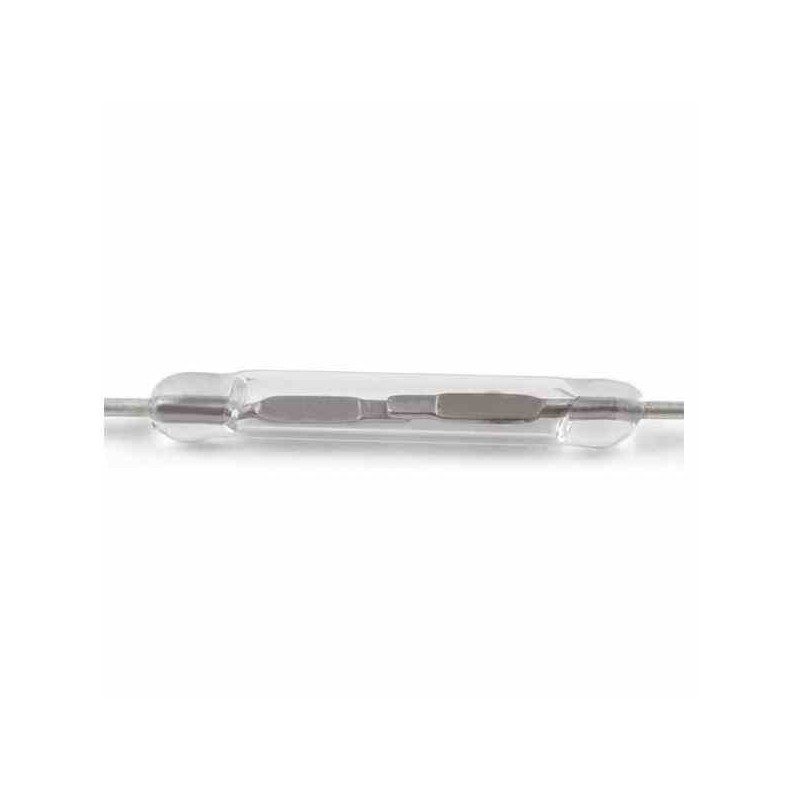

Reed Switch Interruptor Magnético 14mm

El Reed Switch Interruptor Magnético es un componente fundamental para proyectos de electrónica, automatización y control, gracias a su capacidad de activar o interrumpir un circuito mediante la presencia de un campo magnético. Este dispositivo compacto y de alta confiabilidad es ampliamente utilizado en sistemas de seguridad, sensores de proximidad, control de acceso y diversas aplicaciones de ingeniería.

Su construcción en cápsula de vidrio de 14 mm de longitud y 2 mm de diámetro garantiza durabilidad y protección de los contactos internos. Ofrece un voltaje de conmutación de hasta 300 VDC y soporta una corriente máxima de 0,55 A, con una potencia de contacto de 10W. Además, cuenta con tiempos de respuesta muy bajos: 0,45 ms de operación, 0,25 ms de rebote y 0,35 ms de liberación, lo que asegura una conmutación rápida y confiable.

El Reed Switch Interruptor Magnético presenta un valor de atracción de 20 a 70 AT y un valor de liberación de 4 AT, características que lo hacen muy sensible a campos magnéticos. Su vida eléctrica está garantizada en más de un millón de operaciones bajo condiciones nominales, lo que lo convierte en una solución robusta y duradera.

Este componente es ideal tanto para diseñadores de circuitos como para integradores de sistemas, ya que combina simplicidad de uso, bajo consumo y alta eficiencia en un formato compacto.

Funciones destacadas del Reed Switch Interruptor Magnético:

• Conmutación activada por campo magnético.
• Voltaje de conmutación de hasta 300 VDC.
• Corriente de conmutación de 0,55 A.
• Tiempo de operación ultrarrápido (0,45 ms).
• Alta sensibilidad: 20 a 70 AT.
• Vida eléctrica superior a 1 millón de operaciones.

Aplicaciones comunes:

• Sensores de proximidad magnética.
• Sistemas de alarma y seguridad.
• Control de acceso magnético.
• Dispositivos de conteo y monitoreo.
• Automatización y robótica.

Características técnicas:

• Longitud del vidrio: 14 mm
• Diámetro del vidrio: 2 mm
• Largo total: 45 mm
• Formulario de contacto: UNA
• Voltaje de conmutación: 300 VDC
• Voltaje de cortocircuito: 150 VDC
• Potencia de contactos: 10W
• Corriente de conmutación: 0,55 A
• Tiempo de operación: 0,45 ms
• Tiempo de rebote: 0,25 ms
• Tiempo de liberación: 0,35 ms
• Frecuencia de resonancia: 5000 Hz
• Frecuencia de operación: 400 Hz
• Valor de atracción: 20–70 AT
• Valor de liberación: 4 AT
• Capacitancia de contacto: 0,5 pF
• Vida eléctrica: 1×10⁶ operaciones (50 mV – 10 µA)
• Referencia de producto: Y213

Hoja de datos: —-No Aplica—-
