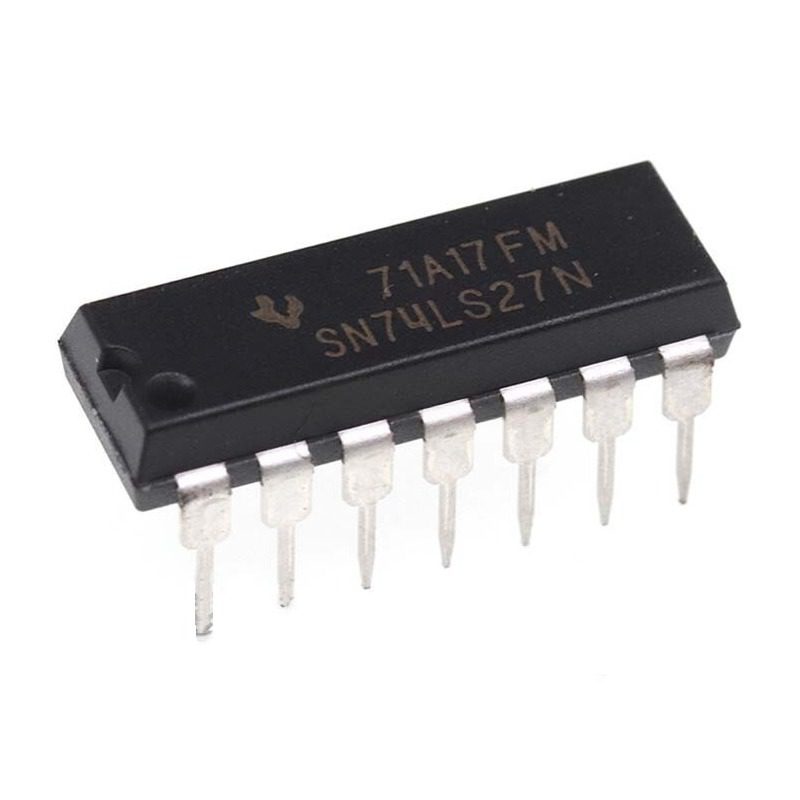

Puerta OR Triple de 3 Entradas TTL 74LS27N

La 74LS27N Puerta OR Triple de 3 Entradas es un circuito integrado de la familia TTL LS diseñado para implementar funciones lógicas OR en sistemas digitales. Este dispositivo integra tres puertas OR independientes, cada una con tres entradas, lo que permite procesar múltiples señales lógicas dentro de un solo encapsulado, optimizando espacio y simplificando el diseño del circuito.

Además, la 74LS27N Puerta OR Triple de 3 Entradas opera con una tensión de alimentación TTL estándar de 5V, garantizando compatibilidad directa con otros dispositivos de la serie 74LS. En consecuencia, resulta adecuada para sistemas de control, procesamiento lógico y aplicaciones educativas donde se requiera confiabilidad y facilidad de integración.

Por otro lado, este circuito presenta tiempos de propagación rápidos, lo que permite su uso en aplicaciones de velocidad media sin afectar la estabilidad del sistema. Asimismo, su encapsulado DIP facilita el montaje en protoboard, tarjetas de desarrollo y proyectos de laboratorio, lo que resulta especialmente útil en entornos de enseñanza y prototipado.

Funciones destacadas:

• Integra tres puertas OR independientes
• Soporta tres entradas por cada puerta
• Opera con lógica TTL estándar a 5V
• Reduce la cantidad de componentes discretos
• Facilita el diseño de lógica combinacional

Aplicaciones comunes:

• Diseño de lógica combinacional
• Sistemas de control digital
• Electrónica educativa y de laboratorio
• Proyectos de robótica
• Implementación de condiciones lógicas

Características técnicas:

• Tipo de dispositivo: Puerta lógica OR

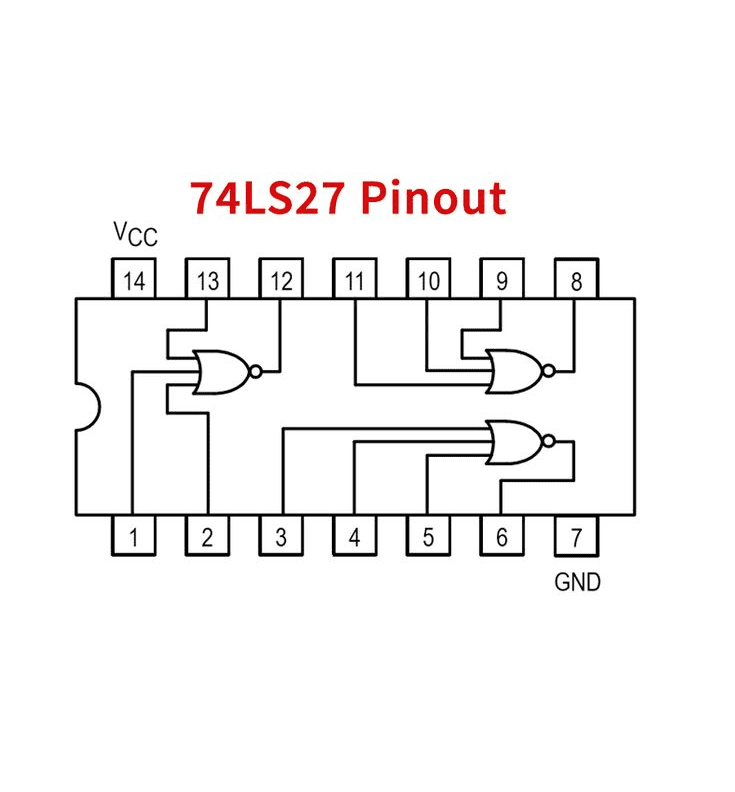

• Configuración: 3 puertas OR de 3 entradas
• Familia lógica: TTL LS
• Tensión de alimentación (Vcc): 4.75 V a 5.25 V
• Niveles lógicos TTL estándar
• Tiempo típico de propagación: ~15 ns
• Corriente de salida (IOL): hasta 8 mA
• Corriente de salida (IOH): hasta −0.4 mA

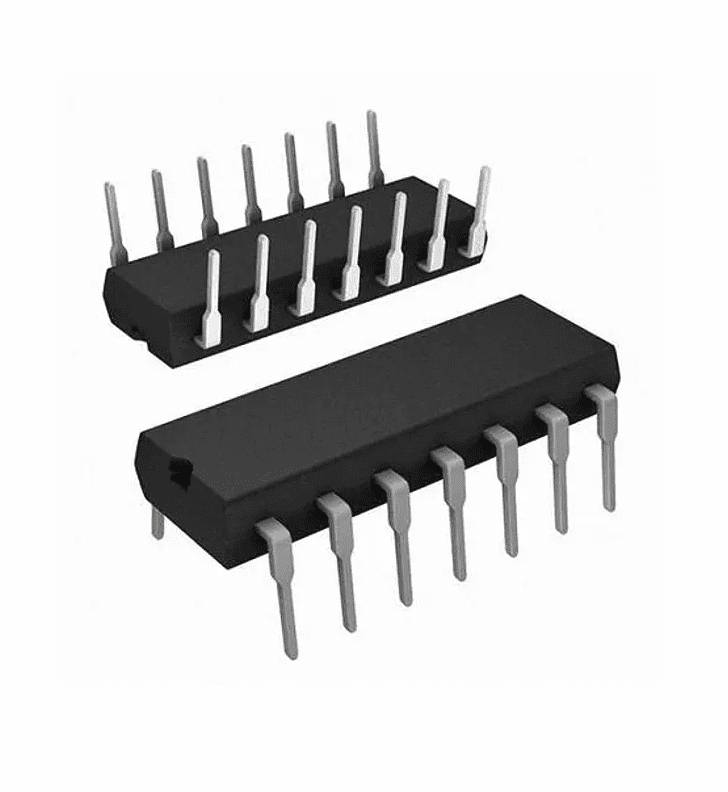

• Encapsulado: DIP-14
• Temperatura de operación: 0 °C a +70 °C

Hoja de datos: 74LS27N

Para más puertas lógicas y circuitos TTL, consulte la sección  Circuitos Integrados.
