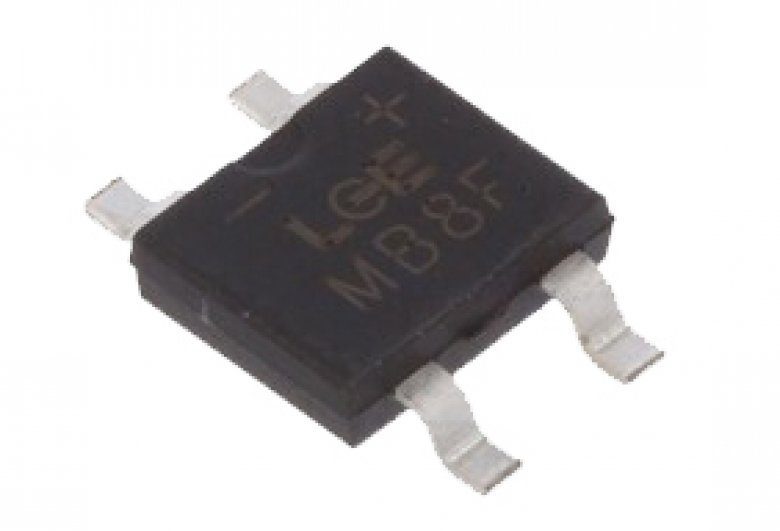

Puente rectificador MB8F SMD
$ 300.0
Puente rectificador MB8F de 800V y 0.5A, con encapsulado SMD ideal para aplicaciones compactas de conversión AC a DC.
50 disponibles
Solución compacta con el puente rectificador MB8F
El puente rectificador MB8F es una excelente opción para convertir corriente alterna (AC) en corriente continua (DC) en diseños electrónicos de tamaño reducido. Gracias a su encapsulado SMD, este componente está diseñado para montaje superficial, lo que facilita la integración en circuitos miniaturizados como fuentes conmutadas, equipos LED y dispositivos portátiles.
Con una capacidad de 0.5A y un voltaje inverso máximo de 800V, ofrece un desempeño confiable para aplicaciones de bajo consumo que requieren eficiencia y estabilidad.
Características destacadas del MB8F
- Voltaje inverso máximo (VRRM): 800V
- Corriente directa continua (IO): 0.5A
- Tensión directa (VF): 1.1V típica
- Encapsulado SMD: facilita el montaje automático en placas
- Alta eficiencia de rectificación
- Ideal para diseños compactos
Aplicaciones comunes
El puente rectificador MB8F es ampliamente utilizado en:
- Iluminación LED de bajo consumo
- Cargadores de dispositivos portátiles
- Adaptadores de corriente AC-DC
- Equipos electrónicos de consumo
- Sistemas de alimentación compactos
- Electrónica de control industrial miniaturizada
Especificaciones técnicas
- Modelo: MB8F
- Tipo de montaje: Superficial (SMD)
- Rectificación: Onda completa
- Voltaje pico inverso: 800V
- Corriente promedio: 0.5A
- Frecuencia de operación: Hasta 60Hz
- Encapsulado: MBF (plano, de perfil bajo)
- Temperatura de operación: -55 °C a 150 °C
- Configuración de pines: 2 entradas AC, 2 salidas DC
Ventajas del puente rectificador MB8F
- Reduce espacio en la PCB
- Ideal para automatización en líneas SMT
- Bajo perfil térmico
- Rendimiento estable bajo carga continua
- Compatible con soldadura por reflujo
- Reemplazo eficaz de puentes convencionales en espacios reducidos
El puente rectificador MB8F combina eficiencia y tamaño reducido, lo que lo convierte en una pieza clave para desarrolladores de circuitos compactos. Si buscas una opción confiable y fácil de integrar en placas SMD, esta es la solución ideal para rectificación AC-DC.
Hoja de datos: MB8F datasheet
