Puente rectificador ABS10 SMD 1000V 1A
$ 300.0
Puente rectificador ABS10 de montaje SMD, soporta hasta 1000V y 1A. Ideal para fuentes de poder, circuitos compactos y proyectos con espacio limitado.
50 disponibles
Puente rectificador ABS10 compacto y eficiente
El puente rectificador ABS10 es una excelente opción para proyectos de electrónica que requieren eficiencia, confiabilidad y diseño compacto. Este componente permite convertir corriente alterna (CA) en corriente continua (CC) de forma eficiente, gracias a su diseño en encapsulado SMD (montaje en superficie), lo que lo hace ideal para equipos modernos de bajo perfil.
Características del puente rectificador ABS10
- Voltaje inverso máximo de 1000V, ideal para equipos conectados a la red eléctrica.
- Corriente directa continua de hasta 1A, adecuado para circuitos de consumo bajo a medio.
- Encapsulado SMD tipo MB-S, que facilita el montaje automatizado y reduce espacio en la PCB.
- Diseño de onda completa, mejora la eficiencia energética y estabilidad del circuito.
- Baja caída de tensión directa (VF) de aproximadamente 1.1V, lo que minimiza la pérdida de energía.
- Alta confiabilidad operativa en condiciones exigentes.
Aplicaciones comunes
Este componente es ampliamente utilizado en:
- Fuentes de alimentación conmutadas (SMPS).
- Cargadores de baterías de bajo voltaje.
- Dispositivos portátiles y electrónicos de consumo.
- Sistemas embebidos y placas de desarrollo compactas.
- Equipos de automatización y control industrial.
Especificaciones técnicas
- Modelo: ABS10
- Tipo de rectificación: Puente de onda completa
- Tensión inversa máxima (VRRM): 1000V
- Corriente directa media (IO): 1A
- Caída de tensión directa (VF): ~1.1V a plena carga
- Encapsulado: MB-S (SMD)
- Frecuencia de entrada: hasta 60Hz
- Rango de temperatura de operación: -55 °C a +150 °C
- Montaje: Superficial (SMD)

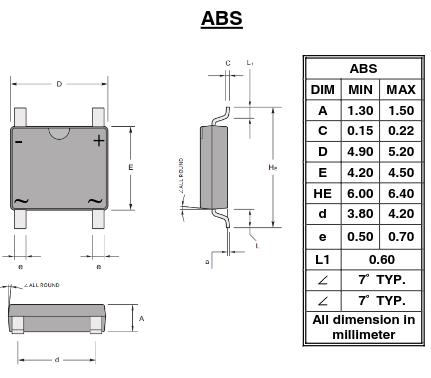

- Dimensiones: 5.2 x 5.2 x 3.7 mm aprox.
Ventajas del uso del ABS10 SMD
- Diseño compacto y eficiente para espacios reducidos.
- Menor temperatura de operación, mayor durabilidad.
- Reducción de ruido y ondulación en la salida de corriente.
- Compatible con procesos de soldadura reflow y montaje SMT.
Este puente rectificador ABS10 es una excelente opción para cualquier diseñador electrónico que busque un componente confiable, eficiente y fácil de integrar en circuitos compactos.
Hoja de datos: ABS10 datasheet
