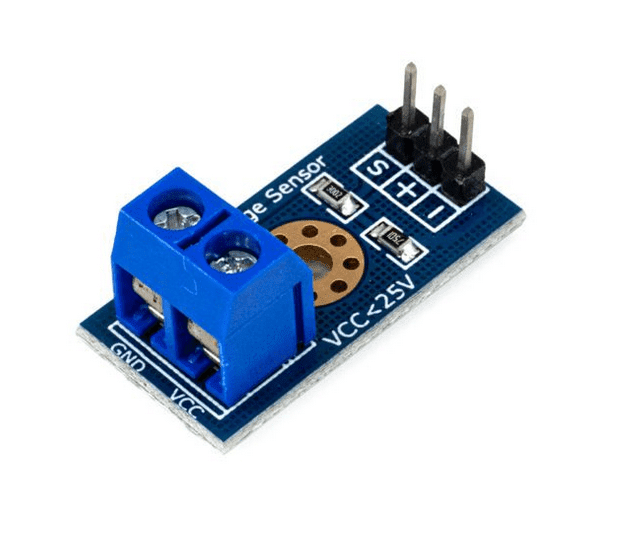

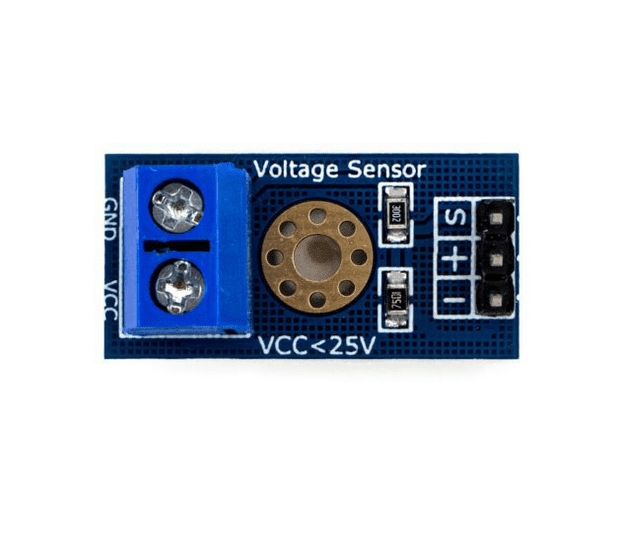

Módulo Sensor de Voltaje DC 0–25V con Salida Analógica

El Sensor de Voltaje 0–25V es un módulo de medición diseñado para detectar y monitorear tensiones continuas en un rango de 0.02445V hasta 25V DC. Su diseño compacto y su salida analógica proporcional permiten una lectura directa mediante microcontroladores como Arduino, PIC, o ESP32, facilitando la integración en sistemas de monitoreo, control o automatización.

El módulo opera a partir de un principio de divisor de voltaje, lo que permite reducir de manera segura tensiones más altas a niveles compatibles con las entradas analógicas de 5V o 3.3V. En sistemas de 5V, puede medir hasta 25V, mientras que en sistemas de 3.3V alcanza un máximo de 16.5V.

Su resolución de 0.00489V proporciona mediciones precisas y estables, útiles para la supervisión de fuentes de alimentación, baterías o líneas de distribución de energía. Además, cuenta con marcado de polaridad, bloque de conexión con tornillos, y orificio de sujeción para una instalación segura y ordenada.

El Sensor de Voltaje 0–25V es una herramienta esencial para proyectos de robótica, electrónica industrial, automatización doméstica y educación en ingeniería, permitiendo una evaluación en tiempo real del comportamiento eléctrico de los sistemas.

Funciones destacadas del Sensor de Voltaje 0–25V:

• Detección de voltaje DC de 0.02445V a 25V.
• Salida analógica proporcional al voltaje medido.
• Alta resolución (0.00489V).
• Compatible con Arduino, PIC y otros microcontroladores.

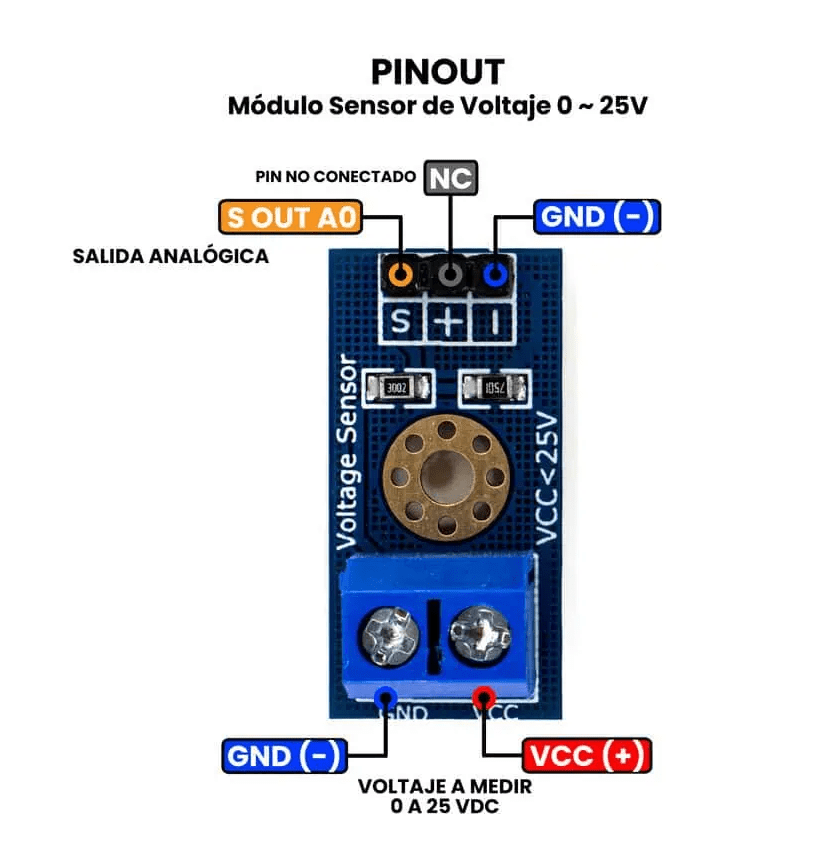

• Incluye bloque de conexión con tornillos y marcado de polaridad.
• Orificio de sujeción para montaje sencillo.

Aplicaciones comunes:

• Monitoreo de voltaje en fuentes de alimentación.
• Medición de baterías y sistemas de energía solar.
• Proyectos con Arduino o microcontroladores.
• Control de tensión en sistemas automatizados.
• Entrenamiento y prácticas de electrónica educativa.

Características técnicas:

• Tipo: Sensor de voltaje DC.
• Rango de entrada: 0–25V DC.
• Rango de detección: 0.02445V – 25V DC.
• Resolución: 0.00489V.
• Voltaje máximo de detección: 25V (con 5V) / 16.5V (con 3.3V).
• Tipo de salida: Analógica.
• Conector: Block de dos tornillos.
• Indicadores: Polaridad marcada.
• Compatibilidad: Arduino, PIC, ESP32 y otros.

Hoja de datos:Tutorial para medir voltaje , Sensor de voltaje con Arduino
