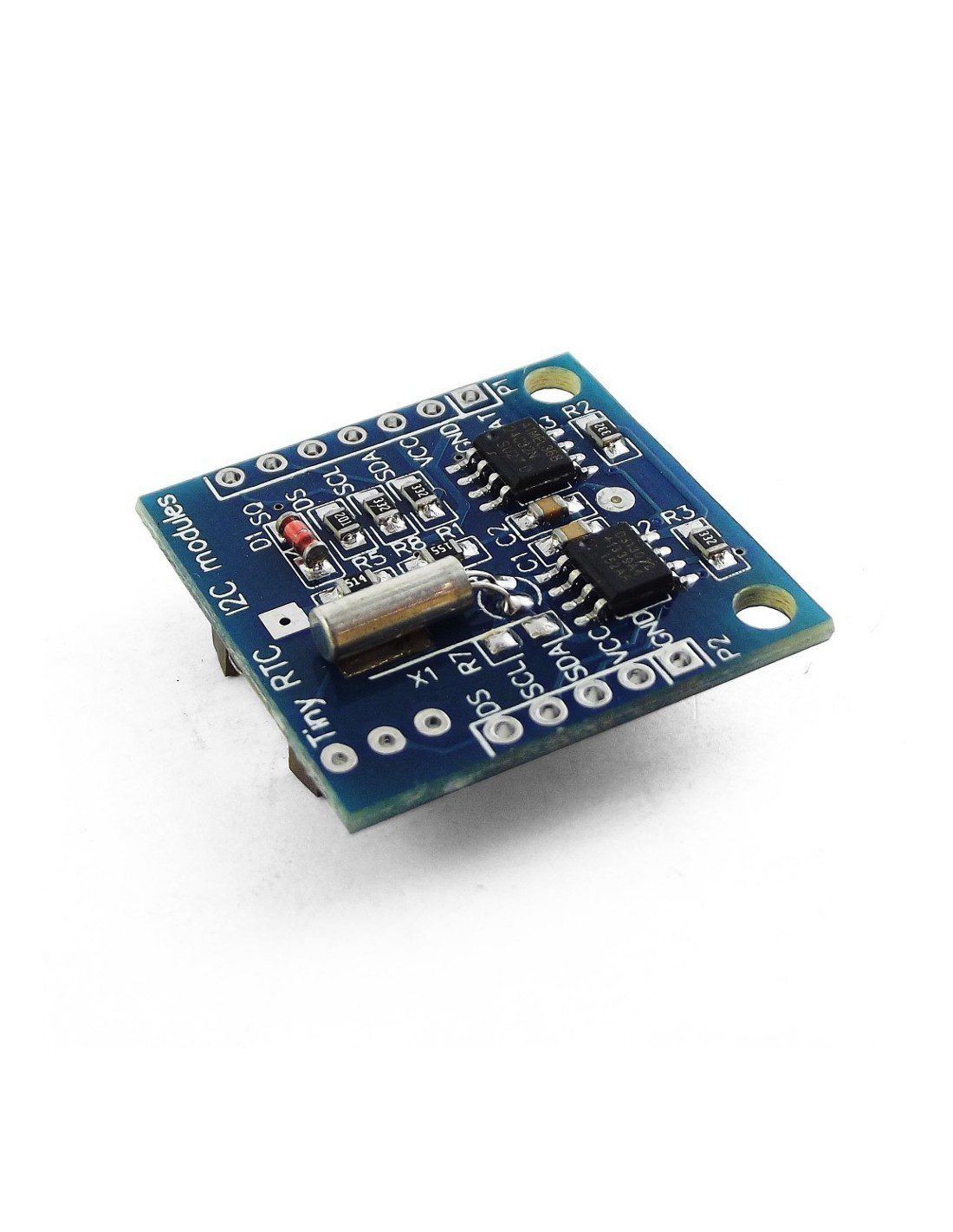

Módulo Reloj Tiempo RTC DS1307 I2C

El Módulo de reloj de tiempo RTC DS1307 es un componente esencial para proyectos de electrónica, robótica e ingeniería que requieren control preciso del tiempo y almacenamiento de datos. Este módulo integra el chip DS1307, un reloj de tiempo real altamente confiable, junto con la memoria EEPROM AT24C32 de 4KByte, permitiendo tanto el registro de la hora como el almacenamiento de información adicional en sistemas basados en microcontroladores.

Su interfaz digital I2C facilita la comunicación con plataformas como Arduino, AVR, ARM o PIC, y permite operar en cascada con otros dispositivos I2C. La dirección I2C del DS1307 se establece en Read(11010001) y Write(11010000), mientras que la dirección del AT24C32 es configurable, siendo por defecto 0x57. Esta flexibilidad permite desarrollar sistemas complejos con múltiples dispositivos interconectados de manera eficiente.

El módulo funciona con un voltaje de alimentación de 3.3V a 5V DC y su batería incorporada puede mantener el RTC activo hasta 10 años, asegurando medición de tiempo continua incluso durante cortes de energía. Con dimensiones compactas de 28 x 27 mm y un peso de solo 5 gramos, el módulo se integra fácilmente en prototipos y proyectos de tamaño reducido sin comprometer su funcionalidad.

Gracias a su confiabilidad, bajo consumo de energía y facilidad de conexión, el Módulo de reloj de tiempo RTC DS1307 es ideal para sistemas de automatización, registro de datos, temporización de procesos y cualquier proyecto donde el tiempo exacto sea crítico. Su combinación de reloj preciso y memoria EEPROM lo convierte en una solución completa para desarrolladores que buscan robustez y eficiencia en sus proyectos electrónicos.

Funciones destacadas del Módulo de reloj de tiempo RTC DS1307:

• Medición de tiempo precisa mediante chip DS1307.
• Batería con duración de hasta 10 años para funcionamiento continuo.
• Memoria EEPROM AT24C32 de 4KByte para almacenamiento adicional.
• Interfaz de comunicación digital I2C para fácil integración.
• Compatible con cascada de múltiples dispositivos I2C.
• Bajo consumo energético y tamaño compacto para proyectos portátiles.

Aplicaciones comunes:

• Sistemas de registro de datos y temporización.
• Proyectos de automatización y robótica.
• Control de tiempo en microcontroladores Arduino, AVR, ARM y PIC.
• Aplicaciones educativas de electrónica y programación.
• Proyectos que requieren almacenamiento de información con memoria EEPROM.

Características técnicas:

• Voltaje de alimentación: 3.3V – 5V DC
• Chips principales: DS1307 y AT24C32
• Interfaz: I2C
• Dirección I2C DS1307: Read(11010001), Write(11010000)
• Memoria EEPROM: AT24C32 (4K * 8bit = 32Kbit = 4KByte)
• Dirección EEPROM por defecto: 0x57 (modificable)
• Funciona en cascada con otros dispositivos I2C
• Duración de la batería: hasta 10 años
• Dimensiones: 28 x 27 mm
• Peso: 5 gramos

Hoja de datos:Arduino con RTC , Hoja de datos AT24C32 , Hoja de datos DS1307
