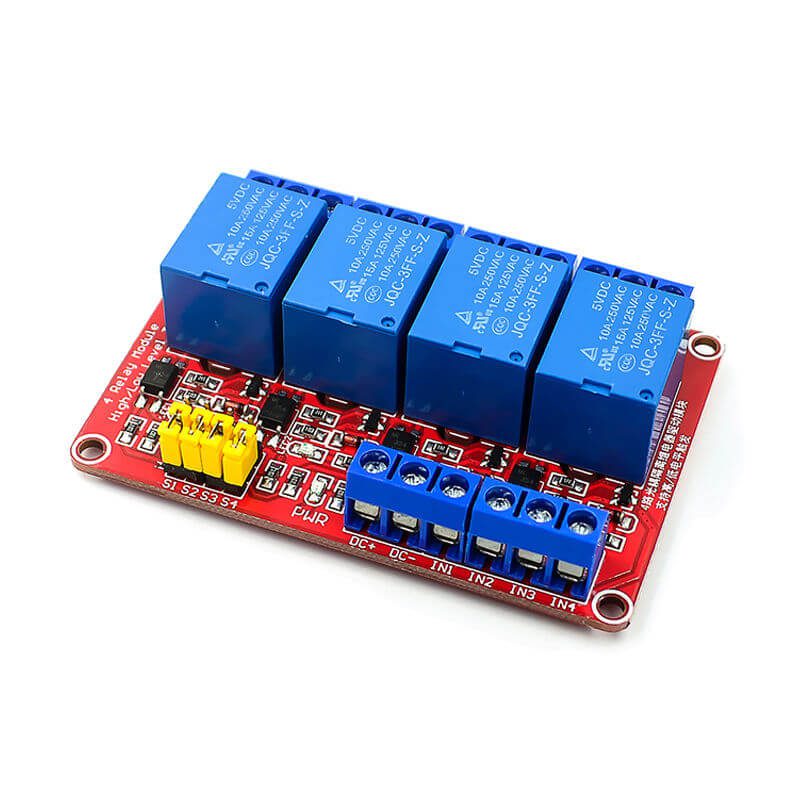

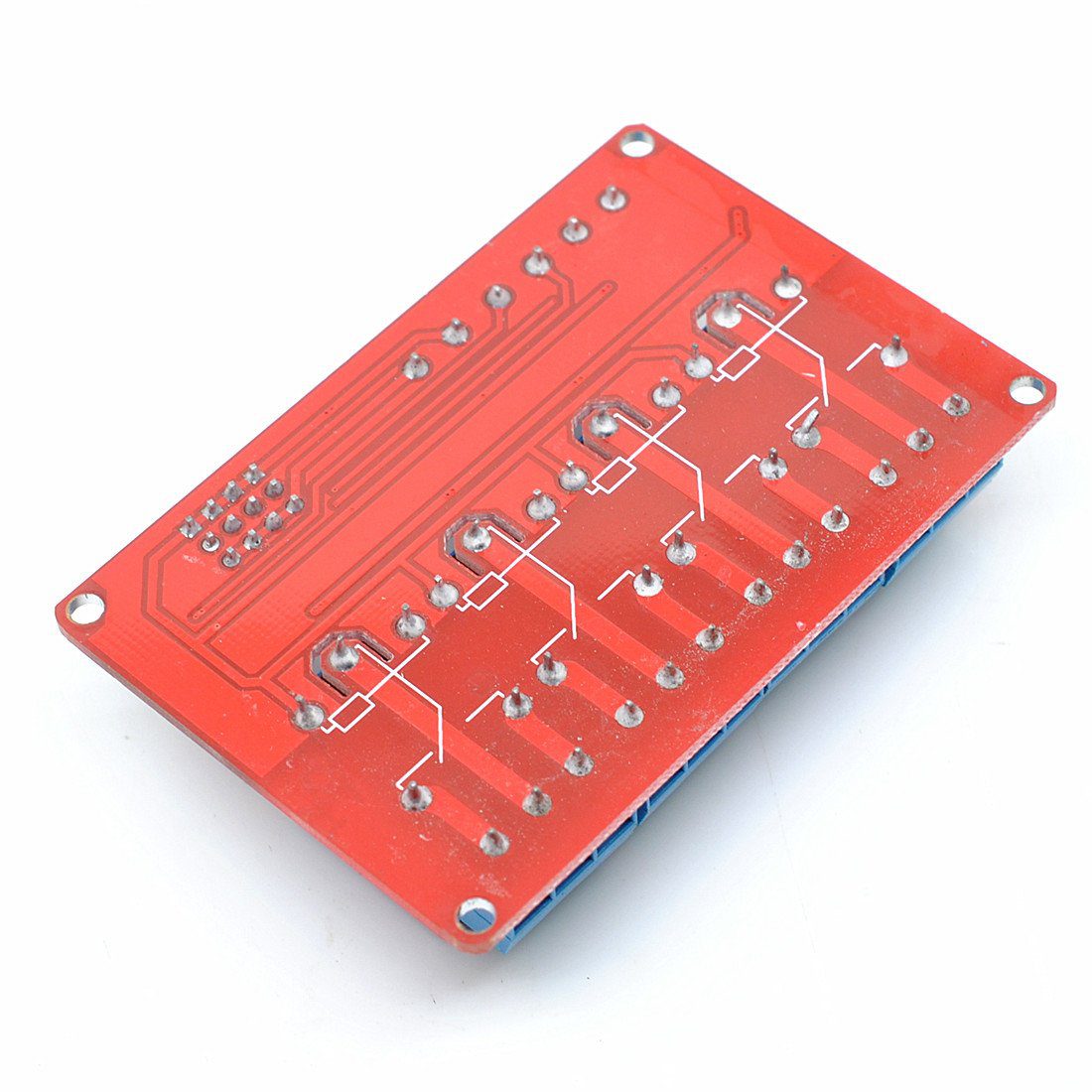

Módulo Relé Optoacoplado 4 Canales 5V H/L Level

El Módulo Relé Optoacoplador 4 Canales 5V es un dispositivo de control que permite manejar cargas eléctricas desde sistemas digitales o microcontroladores con total seguridad. Cada uno de sus relés cuenta con aislamiento óptico, lo que garantiza la separación eléctrica entre la etapa de control y la etapa de potencia, protegiendo los circuitos lógicos de posibles picos de tensión o interferencias.

Diseñado para operar con una tensión de alimentación de 5 VDC y un consumo aproximado de 75 mA, este módulo es totalmente compatible con plataformas de desarrollo como Arduino, ESP32, Raspberry Pi y microcontroladores de 5V. Su selector de nivel de activación H/L (High/Low Level) configurable mediante jumper permite adaptarlo a distintos tipos de señales de control, tanto de nivel alto como bajo.

El Módulo Relé Optoacoplador 4 Canales 5V incorpora LEDs indicadores que muestran el estado de alimentación general y la activación de cada relé, facilitando el monitoreo visual del sistema. Además, cuenta con diodos de protección integrados en cada bobina para evitar daños por corrientes inversas al desenergizar el relé.

Cada canal del módulo puede manejar cargas de hasta 250 VAC o 30 VDC con una corriente máxima de 10 A, permitiendo el control directo de motores, lámparas, electrodomésticos y dispositivos industriales. Las borneras de conexión facilitan el cableado y la instalación segura en tableros o prototipos electrónicos.

Gracias a su fiabilidad y aislamiento eléctrico, el Módulo Relé Optoacoplador 4 Canales 5V es ampliamente utilizado en proyectos de automatización, domótica, control industrial y robótica, donde se requiere una conmutación segura y precisa.

Funciones destacadas del Módulo Relé Optoacoplador 4 Canales 5V:

• Aislamiento óptico completo entre señal de control y carga.
• Selector de nivel de activación (H/L) mediante jumper.
• LEDs indicadores de alimentación y estado de cada relé.
• Diodos de protección integrados en bobinas.
• Compatible con sistemas de control de 5V.
• Capacidad de conmutación de hasta 250VAC/30VDC a 10A.

Aplicaciones comunes:

• Automatización doméstica e industrial.
• Control de iluminación, ventiladores o bombas.
• Proyectos con Arduino, ESP32 o Raspberry Pi.
• Sistemas robóticos y de monitoreo.
• Aislamiento de señales en circuitos electrónicos.

Características técnicas:

• Tensión de alimentación: 5 VDC
• Consumo aproximado: 75 mA (0.075 A)
• Número de canales: 4
• Nivel de activación: H/L configurable por jumper
• Tipo de aislamiento: Optoacopladores individuales por canal
• Indicadores: LEDs de alimentación y activación
• Protección: Diodos en bobinas de relé
• Carga máxima: 250 VAC / 10 A o 30 VDC / 10 A
• Tipo de conexión: Borneras de tornillo
• Tipo de relé: Electromecánico

Hoja de datos:SRD-05VDC-SL-C-Datasheet , Tutorial Arduino
