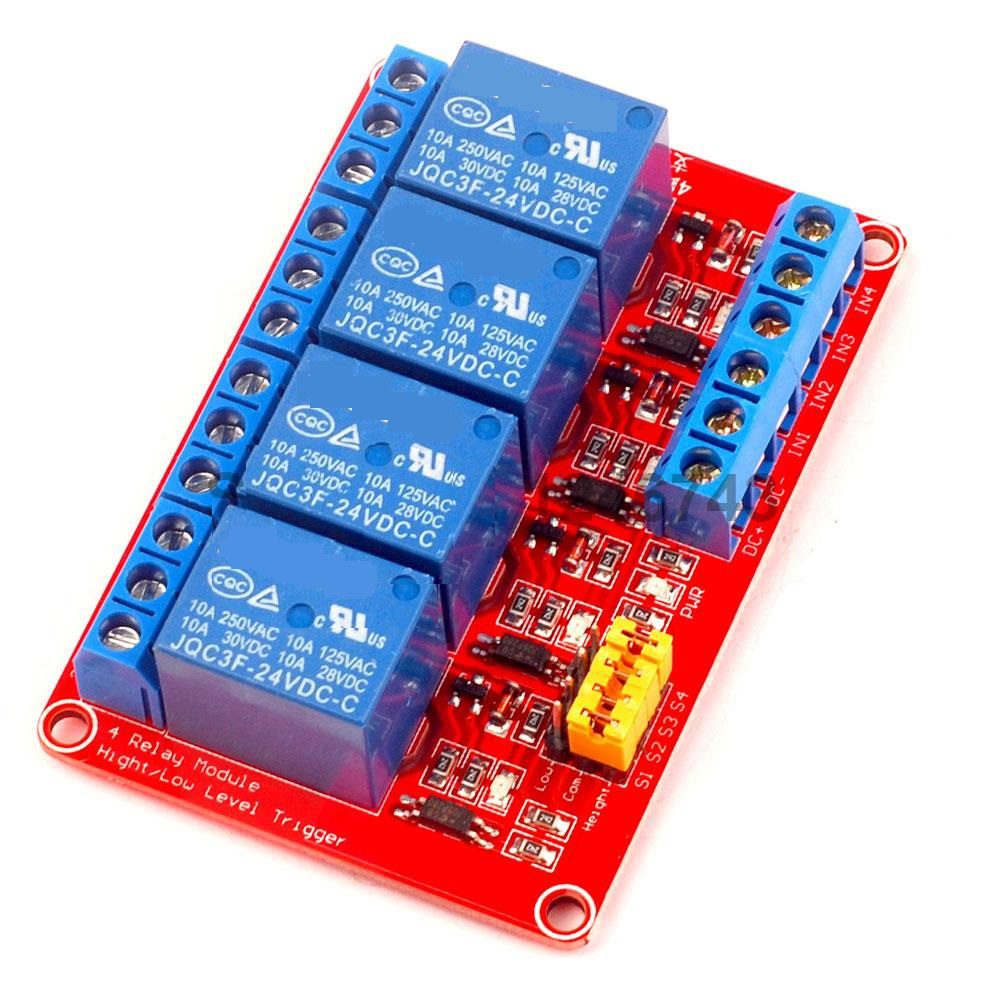

Módulo Relé Optoacoplado 4 Canales 24V H/L Level

El Módulo Relé Optoacoplador 4 Canales 24V es un componente diseñado para conmutar y controlar cargas eléctricas mediante señales digitales, garantizando seguridad y aislamiento entre el sistema de control y el circuito de potencia. Cada canal incluye un optoacoplador, que protege microcontroladores, PLCs o sistemas electrónicos frente a picos de tensión o interferencias generadas por la carga.

Este módulo trabaja con una tensión de alimentación de 24 VDC y un consumo aproximado de 75 mA, lo que permite una operación eficiente y estable. Su selector de nivel de activación H/L (High/Low Level) configurable mediante jumper facilita la compatibilidad con diferentes tipos de control lógico, permitiendo la activación con señales de nivel alto o bajo según la aplicación.

Cada relé incorpora LEDs indicadores que muestran el estado de alimentación y activación, simplificando el diagnóstico visual y la supervisión en tiempo real. Los relés están protegidos por diodos de rueda libre, que eliminan picos de corriente generados al desconectar las bobinas, prolongando la vida útil del módulo.

El Módulo Relé Optoacoplador 4 Canales 24V es capaz de manejar cargas de hasta 250 VAC o 30 VDC con una corriente máxima de 10 A, ideal para controlar motores, luces, electroválvulas y otros dispositivos eléctricos. Las borneras de conexión permiten una instalación rápida y segura en entornos de automatización, domótica o robótica industrial.

Por su robustez y versatilidad, el Módulo Relé Optoacoplador 4 Canales 24V se utiliza ampliamente en sistemas de control automatizado, donde la confiabilidad y el aislamiento eléctrico son esenciales para proteger equipos sensibles y garantizar la estabilidad operativa.

Funciones destacadas del Módulo Relé Optoacoplador 4 Canales 24V:

• Aislamiento óptico total entre señal de control y carga.
• Selector H/L level para configuración de activación.
• LEDs de estado para alimentación y activación por canal.
• Diodos de protección contra picos de corriente inversa.
• Compatible con controladores de 24V, PLCs y sistemas industriales.
• Soporta conmutación de 250VAC/30VDC hasta 10A por canal.

Aplicaciones comunes:

• Control de cargas en sistemas industriales.
• Automatización y control de maquinaria.
• Proyectos con PLCs y microcontroladores de 24V.
• Domótica y control de iluminación.
• Aislamiento de señales en sistemas eléctricos.

Características técnicas:

• Tensión de alimentación: 24 VDC
• Consumo aproximado: 75 mA (0.075 A)
• Número de canales: 4
• Nivel de activación: H/L configurable por jumper
• Tipo de aislamiento: Optoacopladores individuales por canal
• Indicadores: LEDs de alimentación y activación
• Protección: Diodos de rueda libre en bobinas
• Carga máxima: 250 VAC / 10 A o 30 VDC / 10 A

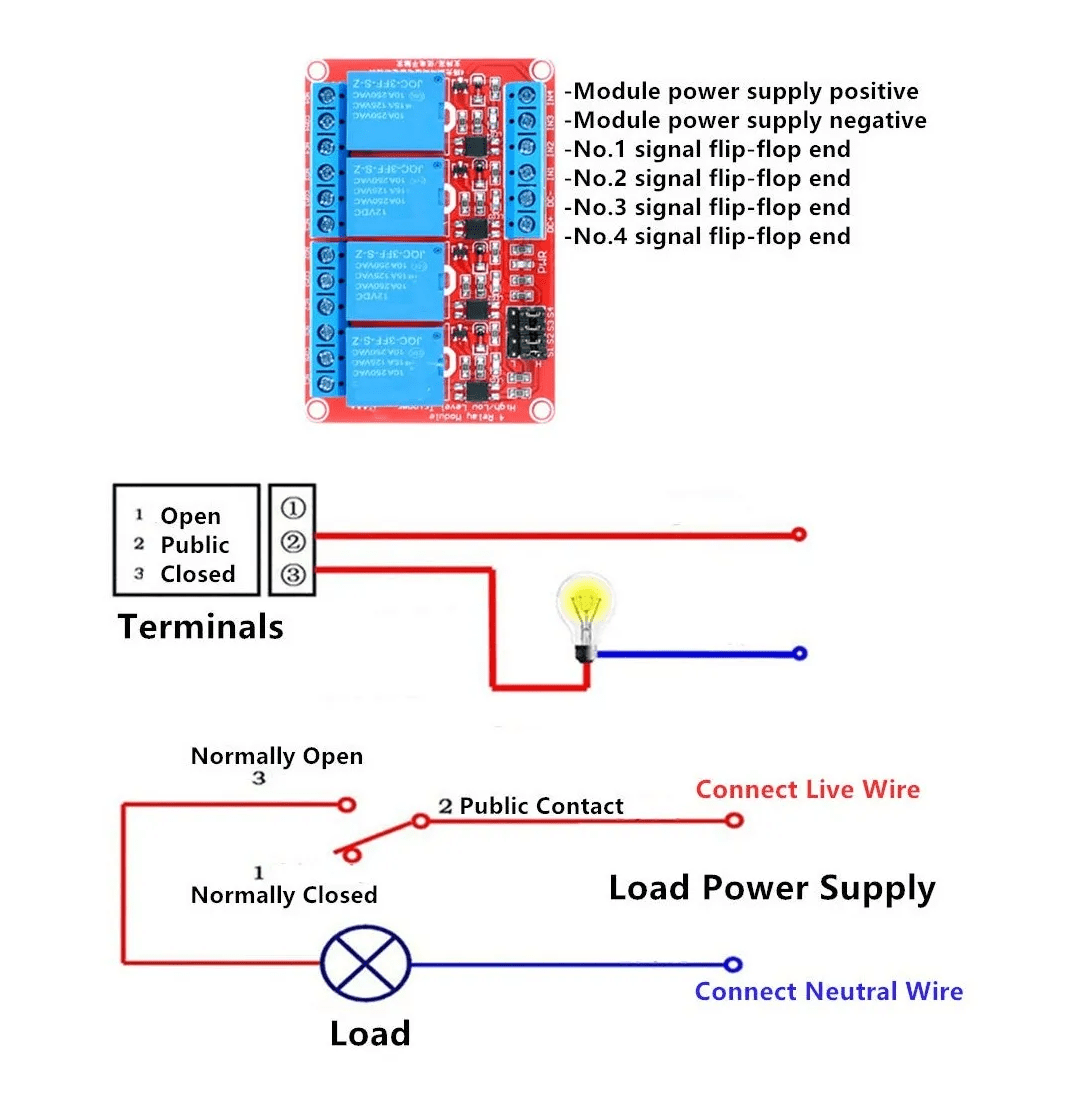

• Tipo de conexión: Borneras de tornillo
• Tipo de relé: Electromecánico

Hoja de datos:Tutorial Arduino , SRD-05VDC-SL-C-Datasheet
