Módulo regulador de voltaje AMS1117-3.3 LDO 800mA

El Módulo regulador de voltaje AMS1117-3.3 LDO 800mA es un dispositivo compacto diseñado para reducir y estabilizar tensiones de entrada, proporcionando una salida fija de 3.3V. Gracias a su capacidad de suministro de hasta 800mA, es ideal para alimentar microcontroladores, módulos de comunicación y sensores que operen con este voltaje.

Su tecnología de bajo voltaje de caída (LDO) permite trabajar con entradas cercanas al voltaje de salida, manteniendo un suministro limpio y estable. Este módulo se integra fácilmente en proyectos de prototipado y sistemas electrónicos, siendo compatible con placas como Arduino, ESP8266, ESP32 y más.

Funciones destacadas del módulo AMS1117-3.3

• Regulación de voltaje estable a 3.3V.

• Soporta hasta 800mA de salida.

• Diseño LDO con baja caída de voltaje.

• Conexión sencilla mediante pines.

• Tamaño reducido para montaje en prototipos.

Usos comunes

• Alimentación de microcontroladores y placas de desarrollo.

• Regulación para módulos WiFi, Bluetooth y RF.

• Suministro de energía para sensores y periféricos.

• Aplicaciones en robótica y automatización.

Características técnicas

• Modelo: AMS1117-3.3

• Tipo: Regulador de voltaje LDO

• Voltaje de salida: 3.3V ±1%

• Corriente máxima: 800mA

• Voltaje de entrada recomendado: 4.5V a 12V

• Caída de voltaje típica: 1.1V a carga máxima

• Protección contra sobrecorriente y sobrecalentamiento

• Encapsulado: Módulo con pines soldados

• Dimensiones: 26 × 11 × 6 mm

Este módulo permite convertir un rango de voltaje de entrada recomendado entre 4.5V y 12V en una salida precisa de 3.3V, con capacidad para suministrar hasta 800mA de corriente continua. Gracias a su diseño LDO (Low Dropout), mantiene la regulación incluso cuando la diferencia entre voltaje de entrada y salida es reducida, lo que resulta ideal para sistemas alimentados por baterías o fuentes con bajo margen de voltaje.

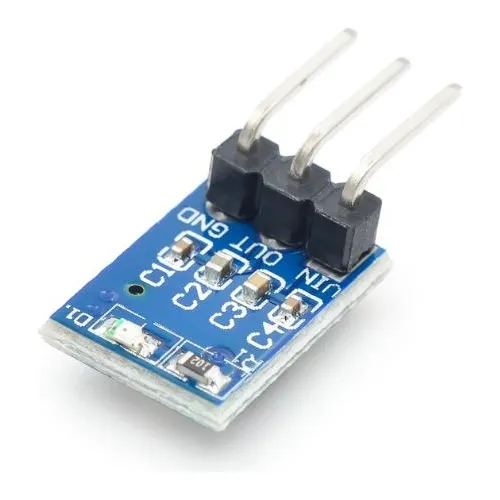

El AMS1117-3.3 cuenta con protección contra sobrecorriente y sobretemperatura, evitando daños al circuito en caso de sobrecarga o condiciones extremas de funcionamiento. Está montado en una pequeña placa PCB con pines soldados, lo que facilita su conexión directa a placas de desarrollo, protoboards o sistemas personalizados.

El Módulo regulador de voltaje AMS1117-3.3 LDO 800mA ofrece una solución fiable, práctica y económica para alimentar circuitos que requieren 3.3V, asegurando estabilidad y rendimiento en proyectos electrónicos. Para mas reguladores de tension consulte la categoria Reguladores.

sa

Datasheet:  Módulo regulador de voltaje AMS1117-3.3 LDO 800mA
