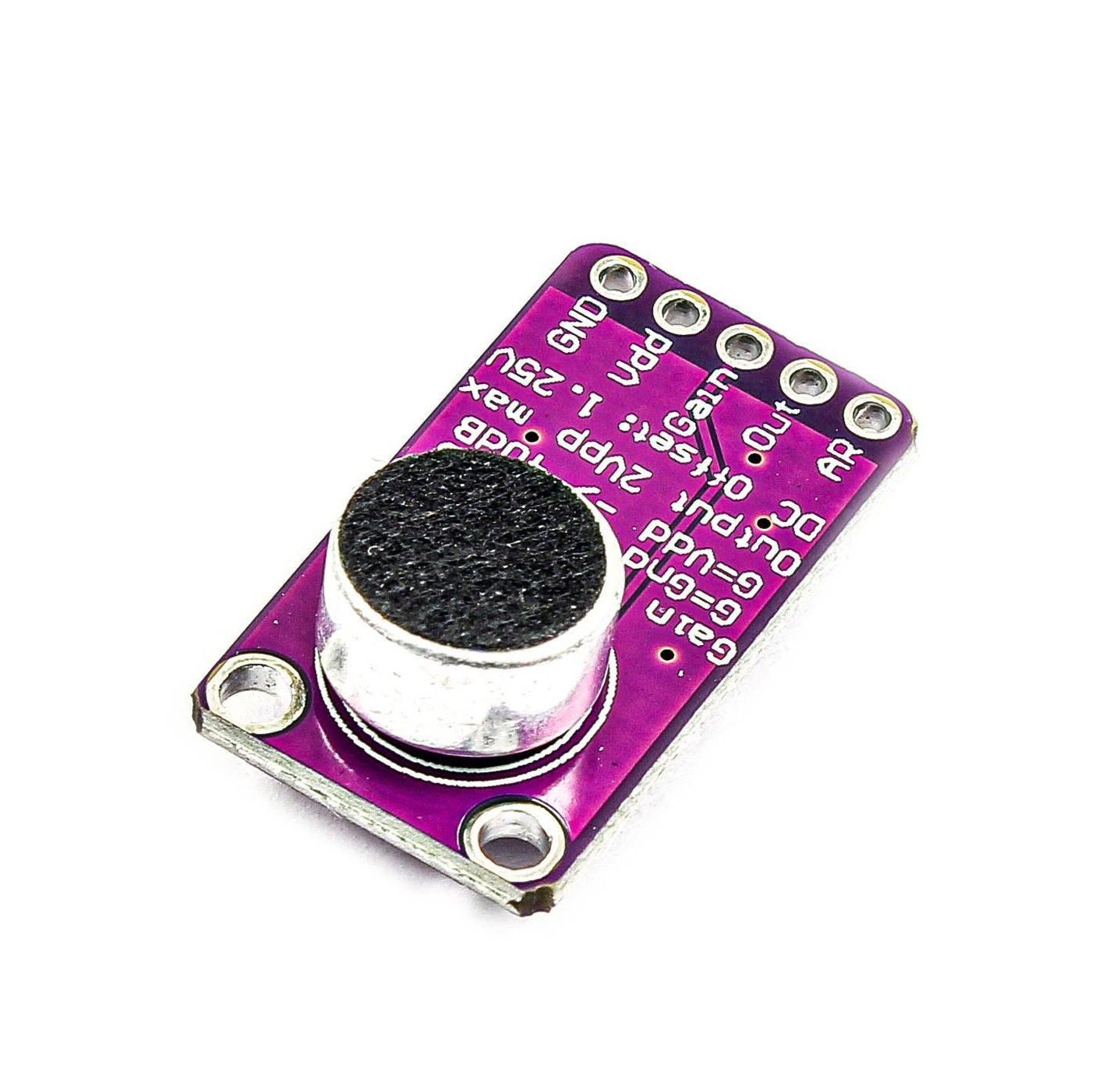

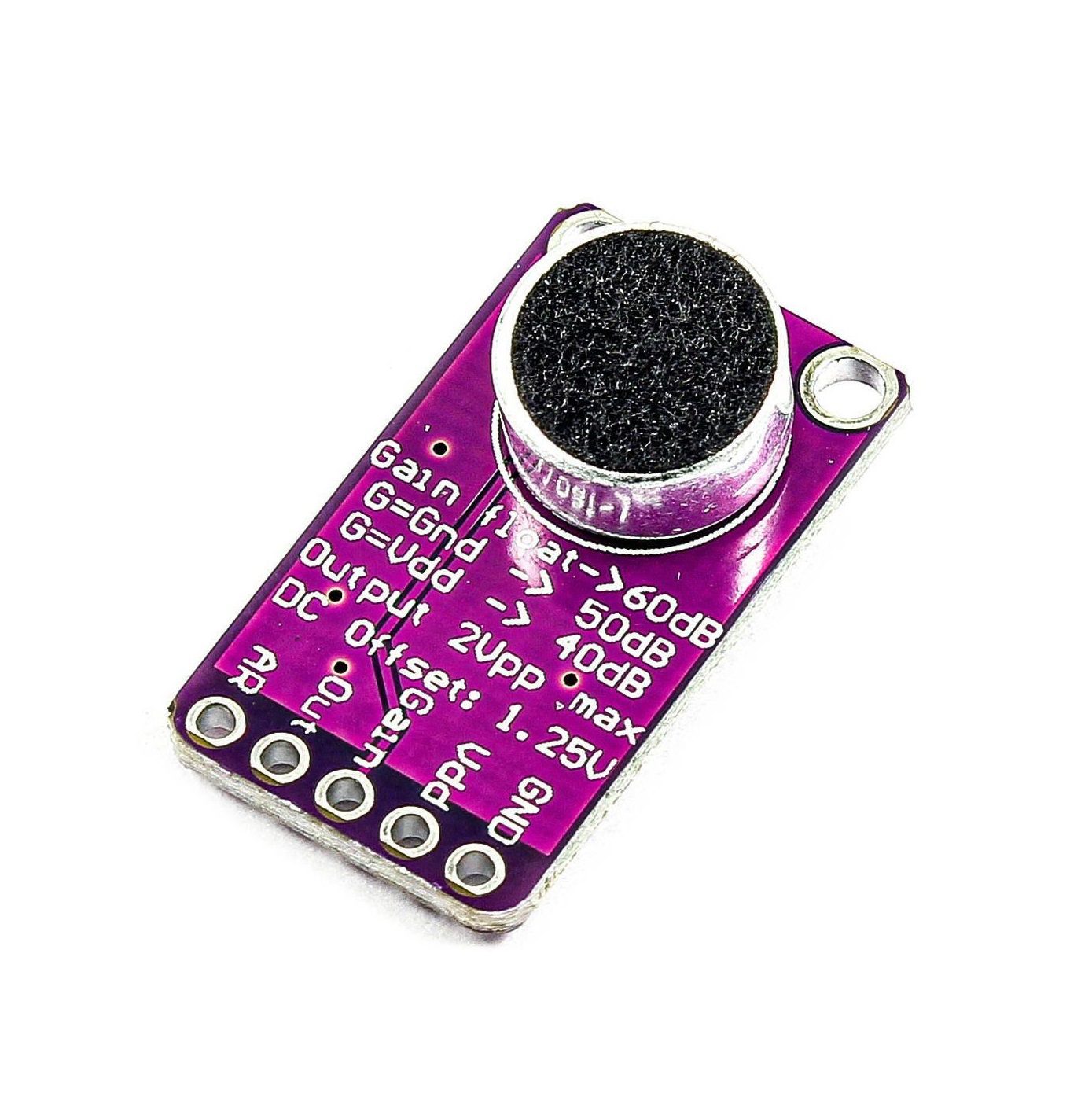

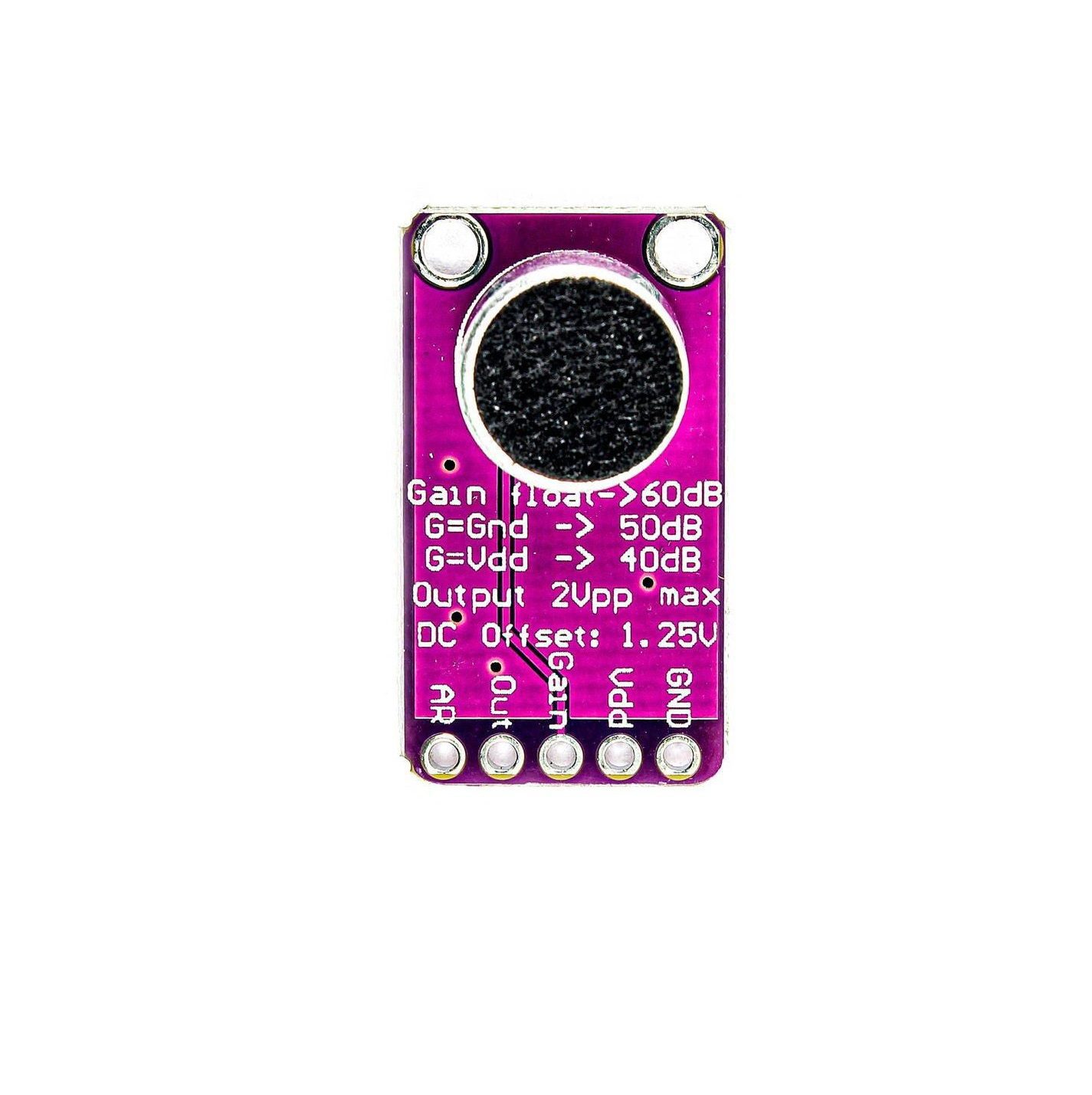

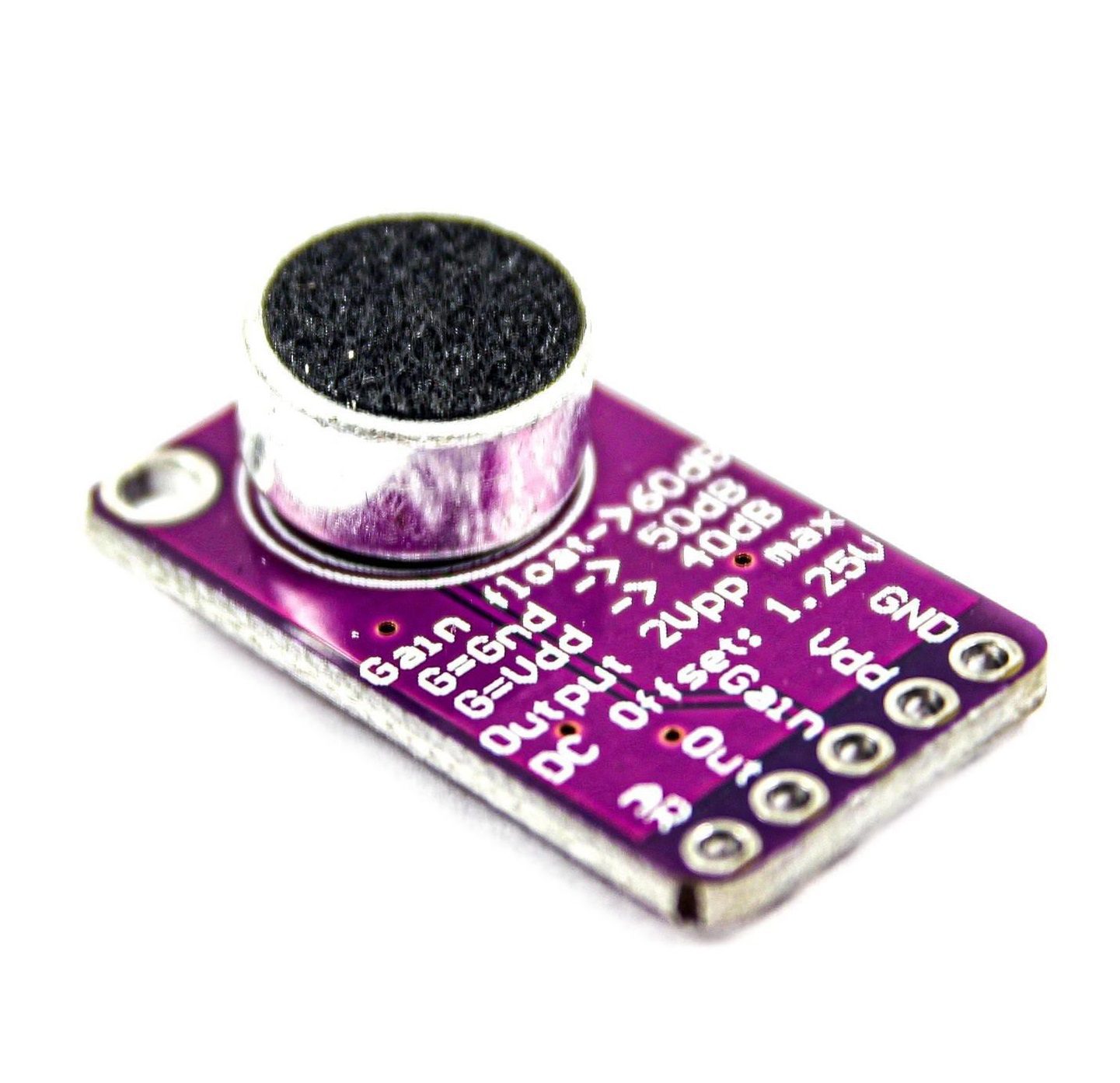

Módulo Micrófono con Amplificador MAX9814

El Módulo Micrófono MAX9814 es una solución compacta y precisa para capturar audio con excelente calidad y facilidad de integración en proyectos electrónicos. Equipado con un amplificador de micrófono de bajo ruido y ganancia automática, este módulo es ideal para aplicaciones de audio, robótica, detección de sonido y proyectos IoT.

Gracias a su circuito integrado MAX9814, el módulo ofrece una respuesta de frecuencia amplia de 20Hz a 20kHz y una relación de ataque y liberación programable, permitiendo adaptarse a diferentes escenarios de uso. Su ganancia automática puede seleccionarse en tres niveles (40 dB, 50 dB o 60 dB), ofreciendo flexibilidad para diversas necesidades de amplificación de señal.

Este módulo destaca por su baja densidad de ruido de entrada de 30nV y un bajo nivel de distorsión armónica total (THD) de 0.04%, garantizando una captura de sonido clara y precisa. Opera con un voltaje de suministro de entre 2.5 V y 5.5 V y consume apenas 3 mA, haciéndolo altamente eficiente para proyectos portátiles o alimentados por baterías.

Compacto y versátil, con dimensiones de 26 mm x 14 mm, este módulo se integra fácilmente en prototipos y proyectos de ingeniería. Es compatible con Arduino y otras plataformas de desarrollo, y dispone de documentación y tutoriales que facilitan su implementación.

El Módulo Micrófono MAX9814 es perfecto para sistemas de reconocimiento de voz, grabación de audio, monitoreo ambiental, robots interactivos y aplicaciones de domótica.

Funciones destacadas de Módulo Micrófono MAX9814:

• Ganancia automática ajustable (40 dB, 50 dB, 60 dB).
• Respuesta de frecuencia de 20Hz-20kHz.
• Relación de ataque y liberación programable.
• Baja densidad de ruido de entrada (30nV/√Hz).
• Bajo THD: 0.04%.
• Compacto y fácil de integrar.

Aplicaciones comunes:

• Sistemas de reconocimiento de voz.
• Robots interactivos.
• Monitoreo ambiental.
• Grabación de audio y análisis.
• Proyectos de domótica y control por voz.

Características técnicas:

• Voltaje de suministro: 2.5 V a 5.5 V DC.
• Corriente de operación: 3 mA.
• Salida: 2 Vpp con sesgo de 1.25 V.
• Respuesta de frecuencia: 20Hz–20kHz.
• Ganancia automática: 40 dB, 50 dB o 60 dB.
• Densidad de ruido de entrada: 30nV/√Hz.
• THD: 0.04%.
• Dimensiones de la placa: 26 mm × 14 mm.

Hoja de datos: Tutorial de conexión , Tutorial Arduino , MAX4466
