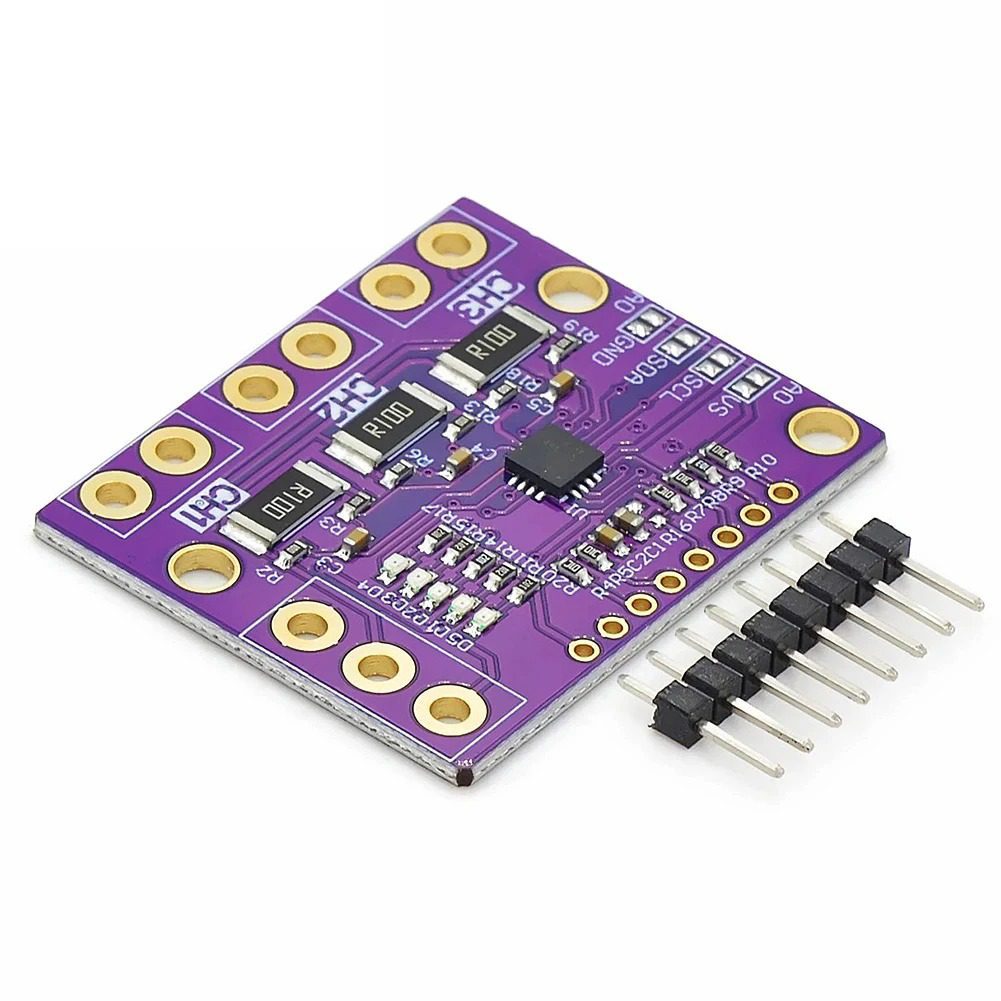

Módulo INA3221 Monitor de Corriente y Voltaje de 3 Canales I2C

El Módulo INA3221 Monitor de Corriente y Voltaje de 3 Canales I2C es un monitor de corriente y voltaje de tres canales diseñado para medir corrientes en buses de voltaje de hasta 26V, utilizando una configuración de alta precisión en un solo módulo compacto. Compatible con interfaces I2C y SMBus, el módulo es perfecto para aplicaciones donde la supervisión de energía es crucial, como computadoras, equipos de telecomunicaciones, cargadores de batería, y fuentes de alimentación.

Este dispositivo ofrece medición de corriente hasta ±1,638 A con una resolución de ±0,4 mA y una capacidad de medir voltajes de bus con una resolución de ±8 mV. Es ideal para proyectos que requieren eficiencia energética, ya que funciona con un bajo consumo de corriente (350 μA típicos) y soporta un rango de temperaturas desde -40°C hasta 125°C.

El INA3221 también incluye funciones avanzadas como la configuración de alarms críticas y de advertencia, y la capacidad de generar salidas de alerta para diversas condiciones fuera de rango, proporcionando monitoreo en tiempo real y diagnóstico efectivo para sistemas de energía.

Características Principales:

1. Monitoreo de tres canales: Permite la medición independiente de corriente y voltaje en tres canales, proporcionando una gestión de energía completa en un solo módulo.
2. Alta precisión: Con un error de ganancia máximo de 0,25% y un voltaje de offset máximo de ±80 μV, es ideal para aplicaciones que requieren alta exactitud.
3. Interfaz I2C/SMBus: Compatible con los estándares I2C y SMBus, facilita la integración con microcontroladores y otros dispositivos digitales.
4. Alertas programables: Configura alertas críticas y de advertencia para condiciones fuera de rango, mejorando la seguridad del sistema.
5. Eficiencia energética: Con un consumo bajo de energía, es adecuado para proyectos alimentados por baterías o que operan durante largos períodos.
6. Operación a amplio rango de voltaje: Funciona con un suministro de voltaje de 2,7 V a 5,5 V y puede monitorear buses de hasta 26 V.

Especificaciones Técnicas:

• Tamaño del módulo: 38 x 32 x 3 mm.
• Rango de voltaje del bus: 0 V a 26 V.
• Corriente máxima medida: ±1,638 A con resolución de ±0,4 mA.
• Voltaje objetivo máximo: +26 V con resolución de ±8 mV.
• Consumo típico de corriente: 350 μA.
• Temperatura de operación: -40°C a +125°C.
• Dirección I2C seleccionable: 0x40, 0x41, 0x44, 0x45 (7 bits).
• Precisión de medición:
  • Error de ganancia: 0,25% máximo
  • Error de voltaje de offset: ±80 μV máximo
• Configuración de alertas: Alarmas programables de corriente y voltaje para monitoreo continuo.

Aplicaciones Comunes:

• Monitoreo de energía en dispositivos electrónicos.
• Gestión de energía en sistemas alimentados por baterías.
• Equipos de telecomunicaciones que requieren monitoreo de voltajes y corrientes en múltiples canales.
• Control de consumo de energía en sistemas informáticos y equipos de test.
• Sistemas de cargadores de baterías donde es importante el monitoreo de las caídas de voltaje y las corrientes de carga.

Ventajas:

• Alta precisión: Garantiza mediciones exactas de voltaje y corriente.
• Bajo consumo: Ideal para aplicaciones de larga duración, como proyectos alimentados por baterías.
• Alertas programables: Mejora la seguridad al detectar condiciones fuera de rango en tiempo real.
• Interfaz fácil de integrar: Su compatibilidad con I2C/SMBus permite una fácil implementación en sistemas existentes.
• Versatilidad: Monitorea tres canales, proporcionando una solución completa de gestión de energía en sistemas electrónicos.

Contenido del Paquete:

• 1 x Módulo INA3221 Monitor de Corriente y Voltaje de 3 Canales I2C

Datasheet: INA3221
