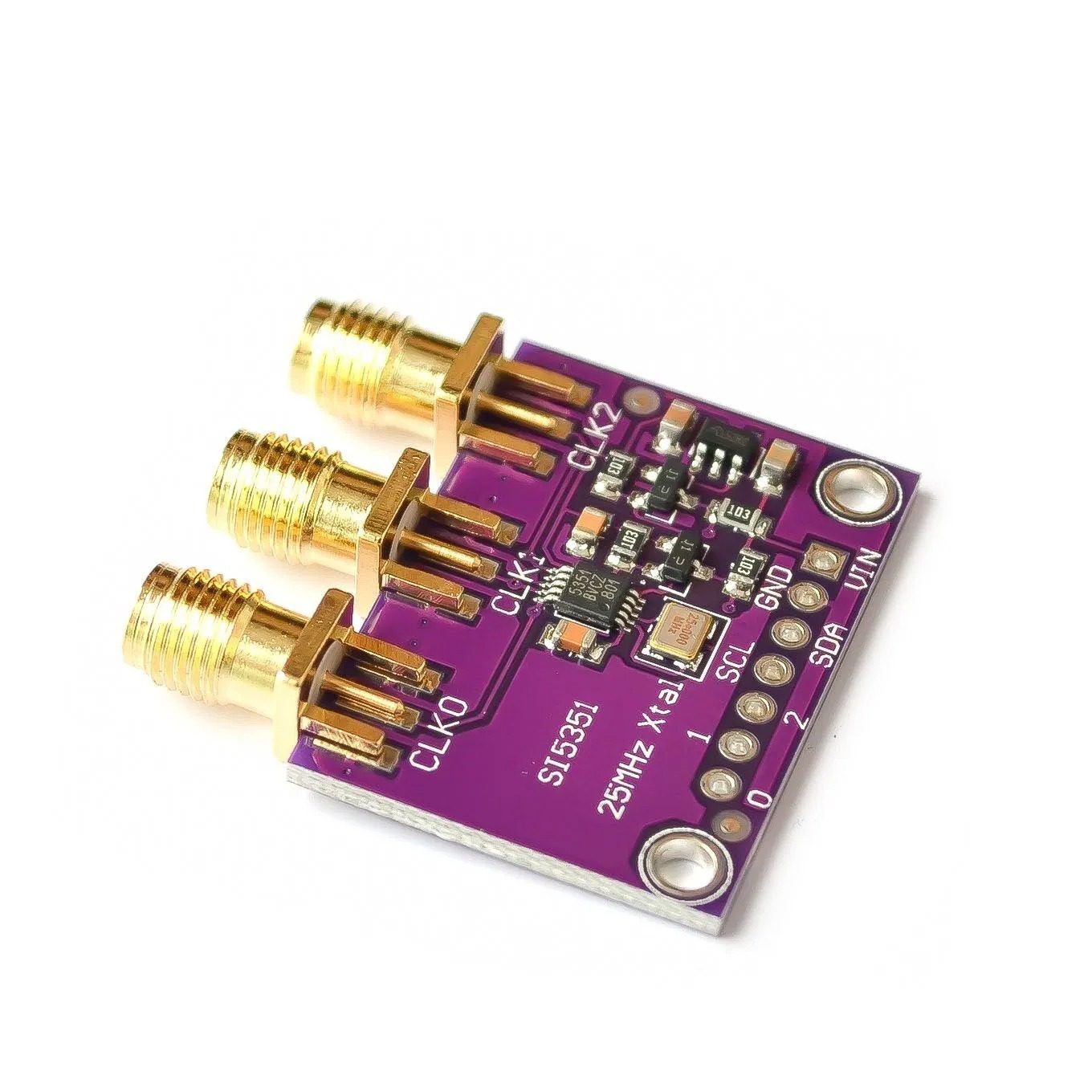

Módulo Generador de Señal Si5351 I2C 8KHz-160MHz

El Módulo Generador de Señal Si5351 I2C 8KHz-160MHz utiliza el generador de reloj Si5351A para ofrecer señales cuadradas con frecuencias configurables entre 8KHz y 160MHz. Este módulo es ideal para aplicaciones que requieren señales de reloj precisas y flexibles, como sintetizadores de frecuencia, osciladores y radios controladas por software. Su control mediante interfaz I2C permite una fácil programación y ajuste de las frecuencias, y es compatible con microcontroladores que soportan comunicación I2C, incluyendo las placas de desarrollo Arduino.

Características Principales Módulo Generador de Señal Si5351 I2C 8KHz-160MHz:

• Rango de Frecuencia: Genera señales cuadradas desde 8KHz hasta 160MHz, adecuadas para diversas aplicaciones electrónicas.
• Control I2C: La interfaz I2C permite un control sencillo y programación de las frecuencias, facilitando su integración en sistemas existentes.
• Salidas Independientes: Dispone de tres salidas independientes que pueden emitir diferentes frecuencias simultáneamente, proporcionando versatilidad en su uso.
• Compatibilidad: Compatible con microcontroladores que soportan I2C, como las placas Arduino, simplificando su incorporación en proyectos.
• Conectores SMA: Incluye conectores SMA hembra para facilitar la conexión en aplicaciones de radiofrecuencia (RF).

Especificaciones Técnicas:

• Generador de Reloj: Si5351A
• Frecuencia de Operación: 8KHz a 160MHz
• Interfaz de Control: I2C
• Salidas: Tres salidas independientes de 3 Vpp, configurables para diferentes frecuencias.
• Alimentación: Operable con voltajes de 3.3V o 5V.
• Conectores: Incluye conectores SMA hembra para aplicaciones RF (requiere soldadura).
• Dimensiones del Módulo: 25 mm x 25 mm.
• Peso del Módulo: Aproximadamente 5 gramos.

Aplicaciones Comunes:

• Generación de Señales de Reloj: Ideal para proporcionar señales de reloj precisas en sistemas digitales y de comunicación.
• Sistemas de Radio Software (SDR): Utilizado en radios definidas por software que requieren señales de frecuencia ajustables.
• Pruebas y Desarrollo: Útil en entornos de prueba para generar señales de referencia o de prueba en equipos electrónicos.
• Sistemas de Comunicación: Empleada en equipos de comunicación que requieren señales de reloj sincronizadas.

Ventajas:

• Flexibilidad de Frecuencia: La amplia gama de frecuencias soportadas permite su uso en diversas aplicaciones.
• Facilidad de Integración: La interfaz I2C y la compatibilidad con microcontroladores comunes facilitan su incorporación en proyectos existentes.
• Múltiples Salidas: Las tres salidas independientes permiten generar señales simultáneas con diferentes frecuencias, aumentando la versatilidad del módulo.
• Diseño Compacto: Sus dimensiones reducidas permiten su uso en proyectos con restricciones de espacio.
• Conectividad RF: Los conectores SMA hembra facilitan su uso en aplicaciones que requieren conexiones de alta frecuencia.

Contenido del Paquete:

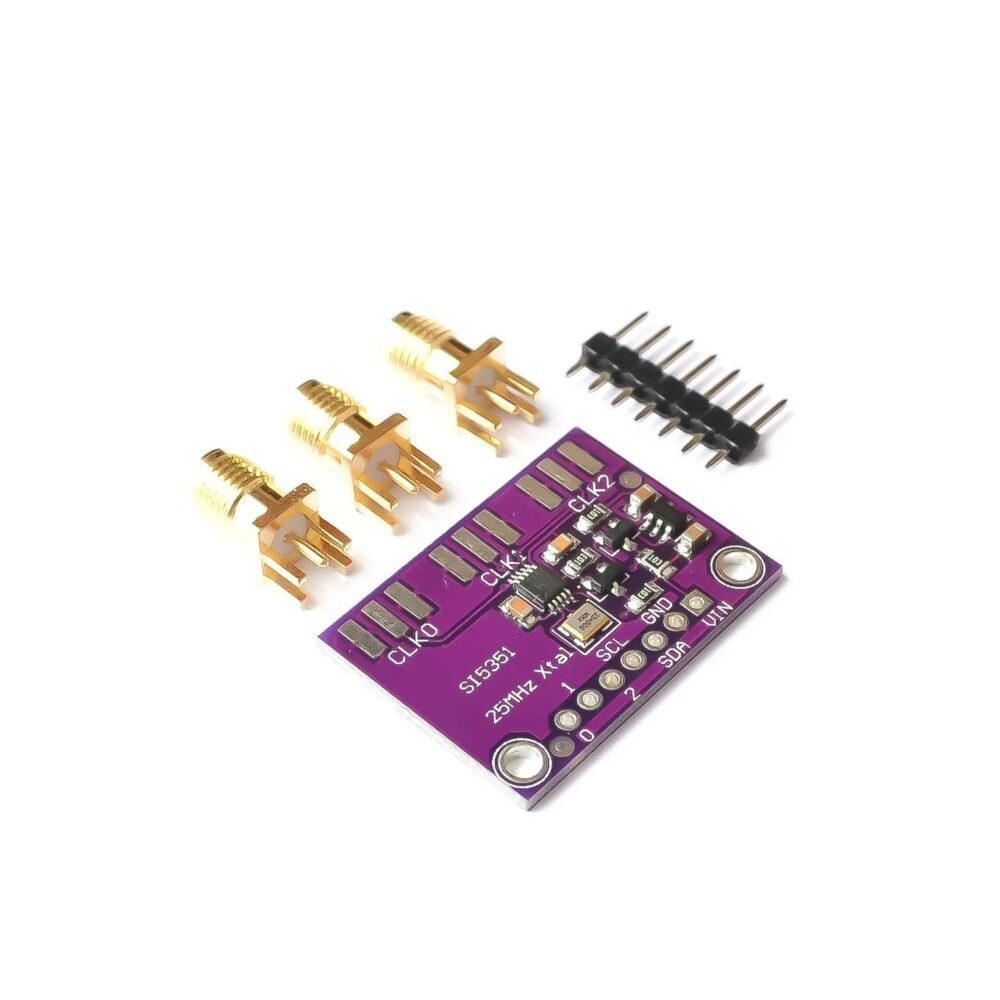

• 1 x Módulo Generador de Señal Si5351 I2C 8KHz-160MHz

Datasheet: Si5351
