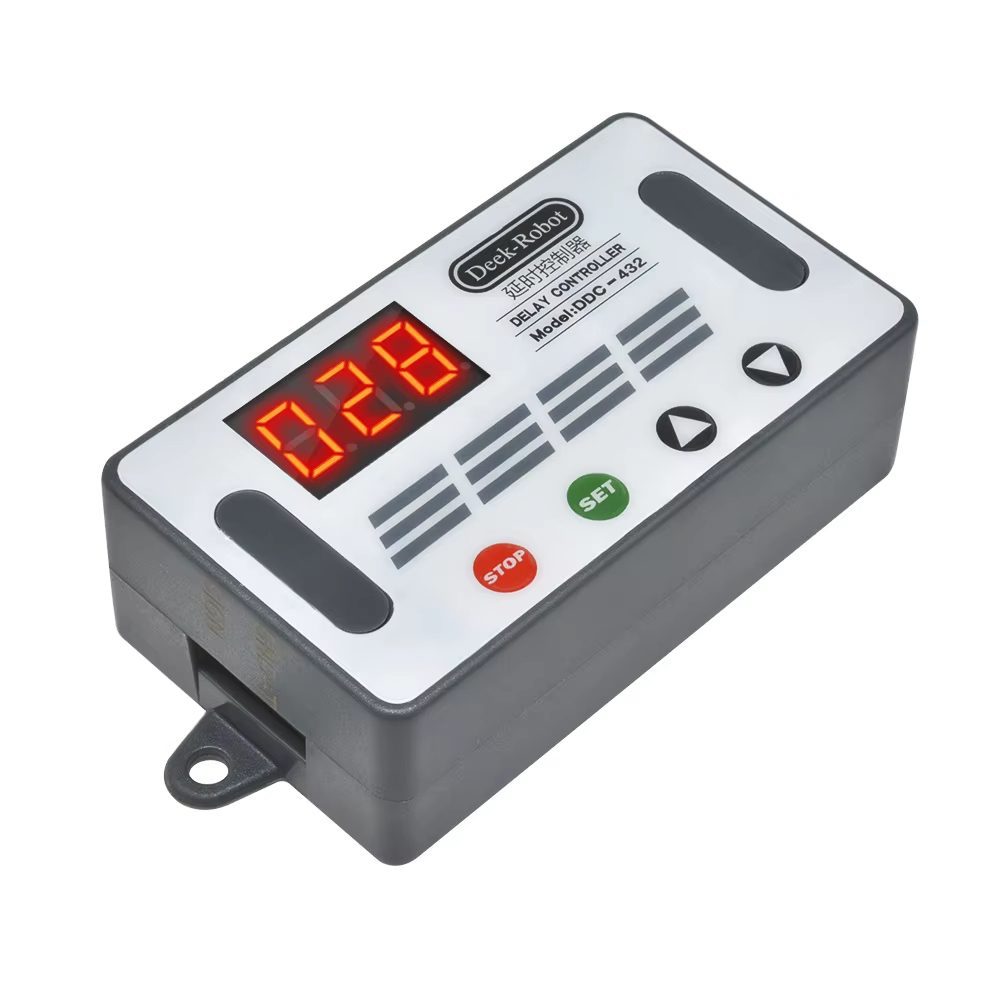

Módulo de Relé de Tiempo de Retardo Digital DC 5V-30V
El Módulo de Relé de Tiempo de Retardo Digital DC 5V-30V es un dispositivo electrónico diseñado para controlar cargas eléctricas con temporización precisa. Este módulo permite activar o desactivar dispositivos electrónicos con un retardo programable, ofreciendo flexibilidad en aplicaciones que requieren control de tiempo.
Características Principales Módulo de Relé de Tiempo de Retardo Digital DC 5V-30V:
-
Voltaje de Operación Amplio: Funciona con una entrada de voltaje de corriente continua (CC) entre 5V y 30V, adaptándose a diversas fuentes de alimentación.
-
Salida de Alta Corriente: Equipa una salida MOSFET capaz de manejar hasta 10A a temperatura ambiente, soportando cargas de hasta 400W. Con disipación de calor adicional, puede alcanzar hasta 30A.
-
Modos de Operación Versátiles: Ofrece múltiples modos de temporización, incluyendo:
- P1: Activación por señal con tiempo de conducción (OP) y desconexión (CL) programables.
- P2: Activación por señal con secuencia de desconexión y conducción.
- P3: Ciclos repetitivos de conducción y desconexión con tiempos configurables.
-
Configuración Intuitiva: Incorpora una pantalla LED que muestra el tiempo de operación y facilita la programación de parámetros mediante botones integrados.
-
Funciones Adicionales: Incluye un botón de parada de emergencia para habilitar o deshabilitar el relé, y un modo de suspensión que apaga la pantalla tras 5 minutos de inactividad, despertando con cualquier pulsación.
Especificaciones Técnicas:
- Voltaje de Entrada: DC 5V-30V.
- Fuente de Señal de Disparo: Nivel alto de DC 3.0V-24V; la tierra de la señal no está compartida con la del sistema, mejorando la inmunidad a interferencias.
- Capacidad de Salida: DC 6V-36V, hasta 10A a temperatura ambiente, 400W de potencia. Con disipación de calor adicional, soporta hasta 30A.
- Corriente en Reposo: 15mA.
- Temperatura de Operación: -40°C a 85°C.
- Dimensiones: 6.0 cm x 3.4 cm x 1.2 cm.
Aplicaciones Comunes:
- Control de Motores: Regulación de encendido y apagado de motores eléctricos en sistemas automatizados.
- Iluminación: Manejo de bombillas y tiras de luces LED con temporización específica.
- Electrodomésticos: Control de dispositivos como microbombas de agua y válvulas solenoides en sistemas de riego o automatización del hogar.
Ventajas:
- Alta Frecuencia de Conmutación: Permite ciclos de encendido y apagado rápidos sin limitaciones de tiempo.
- Operación Silenciosa y Limpia: Evita ruidos, chispas eléctricas e interferencias electromagnéticas durante la conmutación.
- Larga Vida Útil: Supera en durabilidad a los relés electromagnéticos convencionales.
- Baja Resistencia Interna: Gracias a su diseño con salida MOSFET dual en paralelo, soporta corrientes más altas con menor generación de calor.
Contenido del Paquete:
- 1x Módulo de Relé de Tiempo de Retardo Digital DC 5V-30V.
Hoja de Datos: Módulo-Relé-Temporizador
