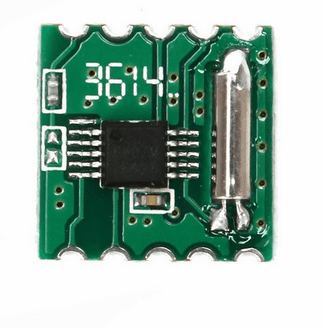

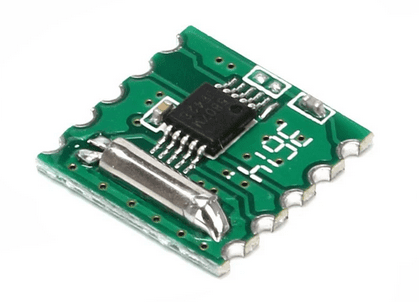

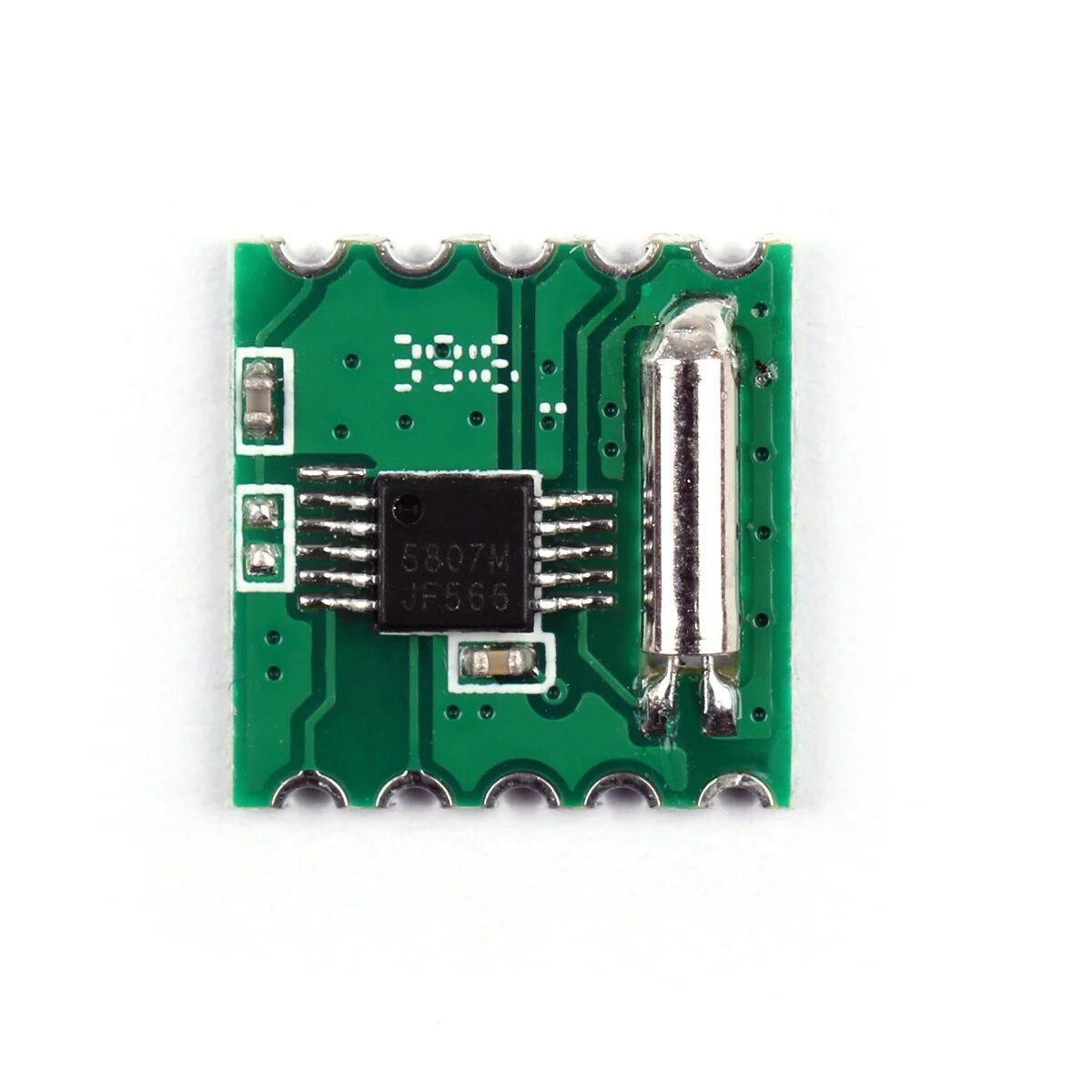

Módulo de Radio FM RDA5807M Digital con RDS

El Módulo de Radio FM RDA5807M es un receptor FM completamente integrado basado en tecnología CMOS, diseñado para ofrecer alta calidad de audio y eficiencia energética en sistemas electrónicos portátiles o embebidos. Su arquitectura compacta combina un sintetizador digital de frecuencia, un sintonizador de bajo IF y un regulador LDO interno, eliminando la necesidad de componentes externos adicionales y simplificando la integración en proyectos de diseño electrónico.

Este módulo soporta RDS/RBDS (Radio Data System), lo que permite la recepción de información adicional como el nombre de la emisora, tipo de programa o datos de texto. Su interfaz de dos conductores (I²C) facilita el control mediante microcontroladores como Arduino, ESP32 o Raspberry Pi, permitiendo ajustar la frecuencia, volumen y funciones de mute con precisión.

El Módulo de Radio FM RDA5807M opera con frecuencias de referencia de 32.768 kHz hasta 38.4 MHz, y dispone de un sistema de cancelación digital adaptativa de ruido, mejorando la calidad de la señal incluso en entornos de interferencia. Incluye un indicador de intensidad de señal (RSSI) y de relación señal/ruido (SNR), útiles para el monitoreo y control de recepción.

Su salida analógica de nivel de línea permite conexión directa a amplificadores, altavoces activos o módulos de audio externos. Gracias a su bajo consumo de energía y tamaño reducido, el RDA5807M es ideal para aplicaciones de radio portátiles, reproductores MP3, sistemas de sonido DIY o proyectos educativos de ingeniería electrónica.

Funciones destacadas del Módulo de Radio FM RDA5807M:

• Sintonizador FM digital totalmente integrado.
• Soporte completo para RDS/RBDS.
• Interfaz I²C de 2 conductores.
• Cancelación adaptativa de ruido digital.
• Indicadores RSSI y SNR integrados.
• Control de volumen y función mute.
• Regulador LDO interno para estabilidad de voltaje.
• Bajo consumo de energía y diseño compacto.

Aplicaciones comunes:

• Receptores de radio FM portátiles.
• Sistemas de audio embebidos.
• Proyectos con microcontroladores (Arduino, ESP32, Raspberry Pi).
• Reproductores MP3 con radio integrada.
• Sistemas de entretenimiento DIY o educativos.

Características técnicas:

• Chip receptor: RDA5807M
• Tecnología: CMOS integrada
• Interfaz de control: I²C (2 conductores)
• Frecuencia de referencia: 32.768 kHz / 12M / 13M / 19.2M / 24M / 26M / 38.4 MHz
• Soporte RDS/RBDS: Sí
• Sintonizador: Bajo IF
• Cancelación de ruido: Digital adaptativa
• Salida de audio: Analógica (nivel de línea)
• Indicadores: RSSI y SNR
• Voltaje de operación: 2.7 – 3.6 V típ.

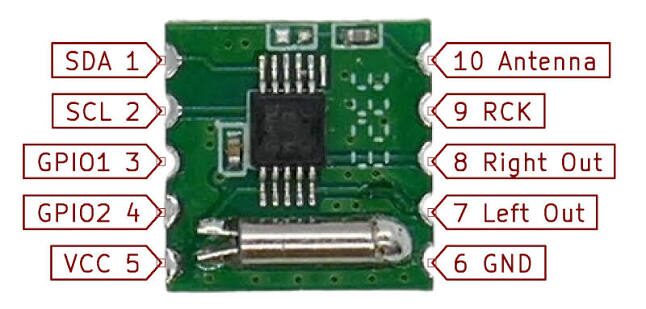

• Pines: 10
• Regulador LDO interno: Sí

Hoja de datos:Hoja de datos
