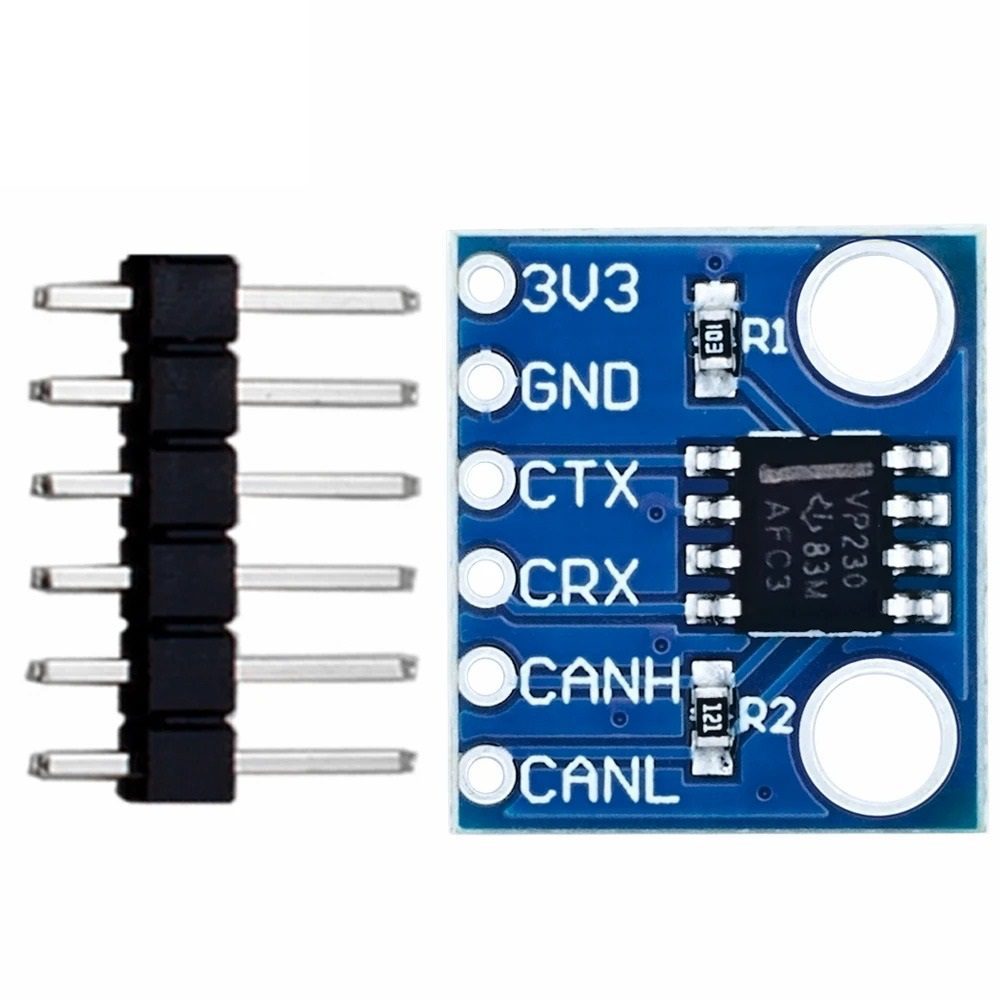

Módulo de comunicación SN65HVD230 Transceptor de Bus CAN de 3.3V
El Módulo de comunicación SN65HVD230 Transceptor de Bus CAN de 3.3V es fabricado por Texas Instruments. Este dispositivo facilita la comunicación en redes CAN, siendo compatible con los estándares ISO11898-2 e ISO11898-5, lo que lo hace adecuado para aplicaciones en automoción, industriales y sistemas de automatización. Ofrece una velocidad de transferencia de hasta 1 Mbps y cuenta con un modo de espera de bajo consumo, con una corriente típica de 370 µA. Además, incorpora protección contra fallos de bus y térmica, garantizando un funcionamiento fiable en entornos exigentes.
Características Principales de Módulo de comunicación SN65HVD230 Transceptor de Bus CAN de 3.3V :
- Voltaje de Operación: Funciona con una alimentación de 3.3V.
- Velocidad de Comunicación: Soporta tasas de hasta 1 Mbps.
- Compatibilidad: Cumple con los estándares ISO11898-2 e ISO11898-5.
- Consumo de Energía: Modo de espera con corriente típica de 370 µA.
- Protecciones: Incorpora protección contra fallos de bus y térmica.
- Impedancia de Entrada: Alta impedancia que permite hasta 120 nodos en el bus.
Especificaciones Técnicas:
- Fabricante: Texas Instruments.
- Modelo: SN65HVD230.
- Voltaje de Alimentación: 3.3V (rango de 3.0V a 3.6V).
- Corriente de Operación:
- Modo Normal: Hasta 10 mA.
- Modo de Espera: Típicamente 370 µA.
- Velocidad de Datos: Hasta 1 Mbps.
- Protección de Bus: Hasta ±16 kV HBM.
- Temperatura de Operación: -40°C a 125°C.
- Paquete: SOIC de 8 pines.
Aplicaciones Comunes:
- Automoción: Sistemas de comunicación en vehículos.
- Automatización Industrial: Control y monitoreo de procesos.
- Sistemas de Control de Edificios: Gestión de sistemas HVAC y seguridad.
- Electrodomésticos Inteligentes: Comunicación entre dispositivos en el hogar.
Ventajas:
- Eficiencia Energética: El modo de espera de bajo consumo prolonga la vida útil de las baterías en aplicaciones portátiles.
- Alta Integración: Reduce la necesidad de componentes externos, simplificando el diseño del sistema.
- Fiabilidad: Las protecciones integradas aseguran un funcionamiento estable en entornos adversos.
- Escalabilidad: La alta impedancia de entrada permite la conexión de múltiples nodos en el bus.
Contenido del Paquete:
-
1 x Módulo de comunicación SN65HVD230 Transceptor de Bus CAN de 3.3V
Datasheet: SN65HVD230
