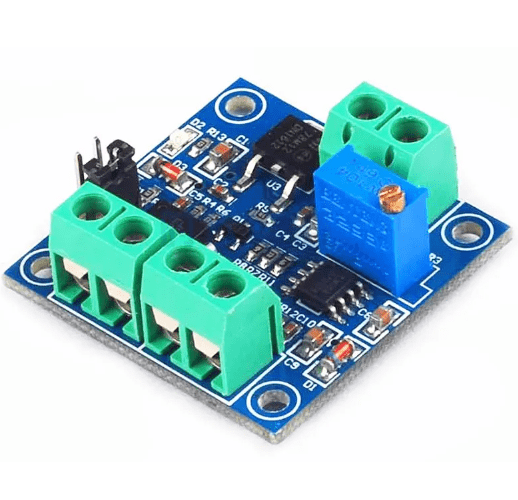

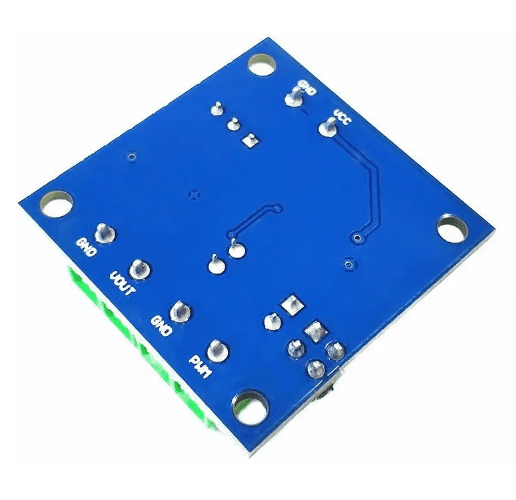

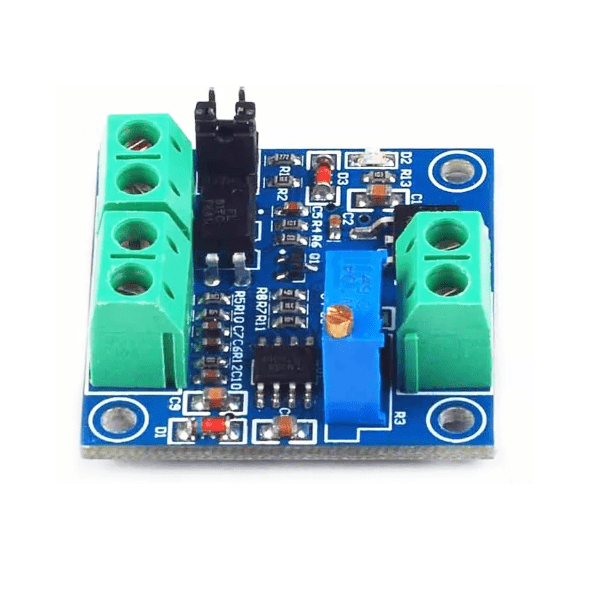

Modulo conversor PWM a Voltaje
$ 20,000.0
Modulo conversor PWM a Voltaje / módulo convertidor de voltaje de frecuencia 0% -100% a 0-10V / 0-10V a 0-3Khz módulo convertidor analógico.
Modulo conversor PWM a Voltaje / módulo convertidor de voltaje de frecuencia 0% -100% a 0-10V / 0-10V a 0-3Khz módulo convertidor analógico
Cantidad:
- 1 unidad – Modulo conversor PWM a Voltaje
Características:
- Módulo de voltaje de transferencia de PWM convierte, por lo general, las señales digitales PWM en señales analógicas de 0 a 10V.
- Se puede utilizar como Conmutación de interfaz de señal para PLC u otras placas de control industrial.
- El voltaje de salida se regula ajustando la relación de trabajo del PWM.
- Los módulos son pequeños y fáciles de usar en diferentes lugares.
- Tecnología integrada MCU.
- Fácil de operar, Afinado por potenciómetro
- Seleccione el rango de nivel de entrada de señal PWM a través de cortocircuito.
- Voltaje de trabajo: CC 12V-30V; (> 100mA).
- Frecuencia del receptor PWM: 1Khz – 3Khz.
- Rango de nivel de entrada de señal PWM: Pico de nivel de 4,5 V a 10V.
- Error permitido: 5%
Instrucciones de funcionamiento:
- Después del encendido, sin señal de entrada, la salida es de 0V, por lo que solo la entrada puede emitir.
- La primera vez que se enciende, es mejor hacer una depuración de calibración:
- Ingrese una señal de relación de trabajo de 50% a PWM/GND y ajuste el límite de amplitud relativa.
- La frecuencia es 1KHZ-3KHZ, VOUT medido y GND con un multímetro y mostrará 5V.
- Ajuste el potenciómetro para asegurarse de mostrar 5,00 V en el multímetro.
- Esto calibrará su señal de pulso a este módulo. Cuando la frecuencia cambia, las correspondencias pueden compensarse y deben recalibrarse.
- El voltaje de salida se puede ajustar ajustando la relación de trabajo. La precisión se puede controlar ajustando el potenciómetro.
Hoja de datos:
Aplicaciones:
- Conmutación de interfaz de señal para PLC.
- Control industrial.
| Set | PWM a Voltaje, Voltaje a PWM |
|---|
