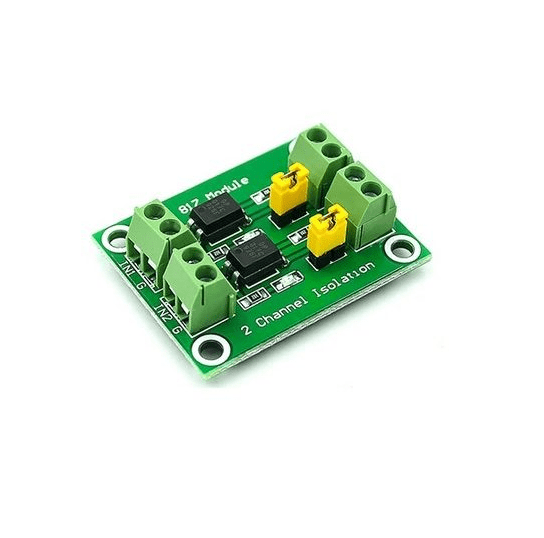

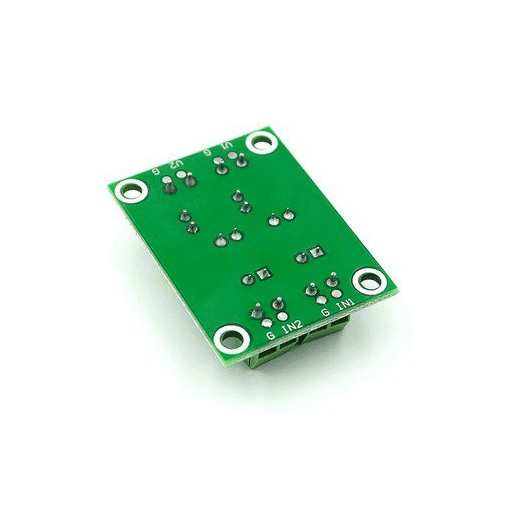

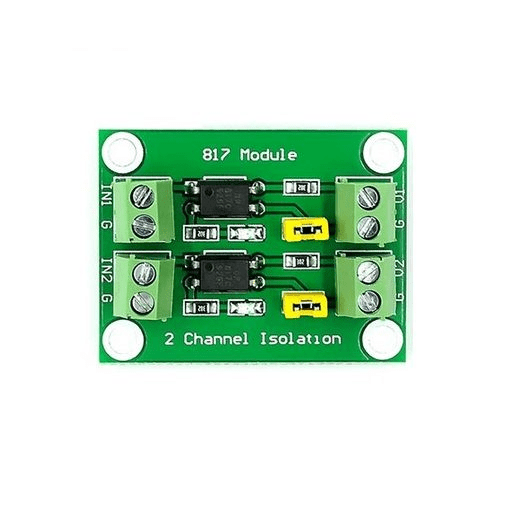

Módulo Aislamiento Optoacoplador 2 Canales PC817

El Módulo aislamiento optoacoplador 2 canales PC817 es una herramienta esencial para aislar señales eléctricas y proteger circuitos de control en proyectos de electrónica, robótica y automatización. Su diseño de doble canal permite manejar dos señales independientes, ofreciendo un aislamiento seguro y eficiente entre el circuito de entrada y el de salida.

Equipado con optoacopladores PC817, este módulo garantiza una transferencia precisa de señal y una separación eléctrica superior a 3000V, evitando interferencias electromagnéticas y protegiendo microcontroladores u otros componentes sensibles. Soporta un voltaje de entrada entre 3V y 5V DC y entrega una salida compatible con un amplio rango de 1.8V a 24V DC, adaptándose a diferentes niveles lógicos y sistemas de control.

El módulo soporta una frecuencia de señal máxima de 5 kHz, con una corriente de entrada máxima de 50 mA y una corriente de salida de hasta 50 mA (requiriendo entre 15 y 20 mA de entrada para funcionamiento estable). Su rango térmico operativo entre -55°C y 110°C asegura confiabilidad incluso en entornos exigentes.

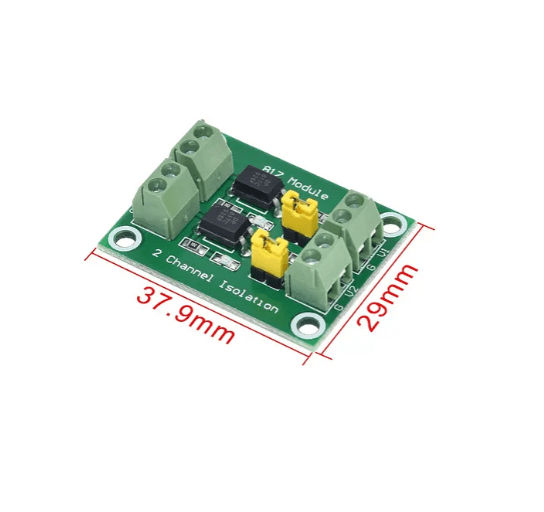

Gracias a su diseño compacto, el Módulo aislamiento optoacoplador 2 canales se integra fácilmente en placas de control, sistemas embebidos y proyectos educativos, ofreciendo una solución eficiente y segura para aislar señales y proteger equipos electrónicos.

Funciones destacadas del Módulo aislamiento optoacoplador 2 canales:

• Aislamiento eléctrico superior a 3000V.
• Compatible con señales de entrada de 3V–5V DC.
• Salida ajustable DC 1.8V–24V.
• Manejo de dos canales independientes.
• Alta frecuencia de operación: hasta 5 kHz.
• Protección frente a interferencias eléctricas.
• Funcionamiento estable entre -55°C y 110°C.

Aplicaciones comunes:

• Sistemas de automatización y control industrial.

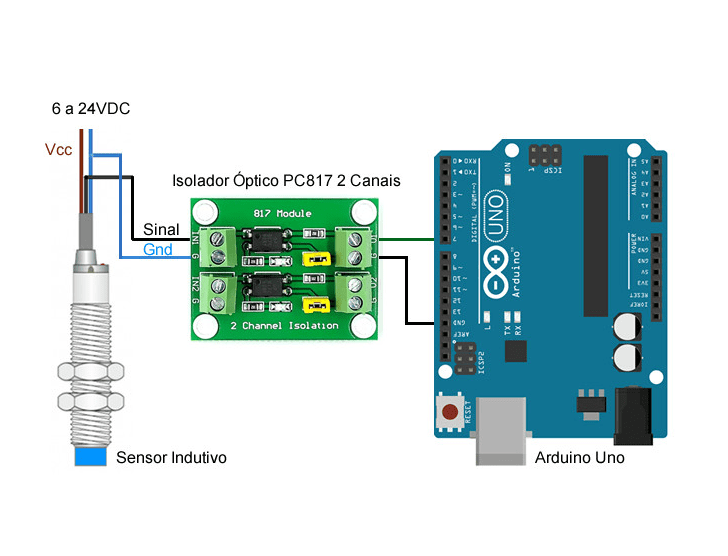

• Interfaces de microcontroladores.
• Proyectos de robótica y mecatrónica.
• Aislamiento de señales en fuentes de poder.
• Dispositivos de control de bajo voltaje.

Características técnicas:

• Voltaje de entrada: DC 3V–5V.
• Optoacoplador: PC817.
• Voltaje de salida: DC 1.8V–24V.
• Voltaje de aislamiento: >3000V.
• Corriente de entrada máxima: 50 mA.
• Corriente de funcionamiento: >1 mA.
• Corriente máxima de salida: 50 mA (entrada: 15–20 mA).
• Temperatura de trabajo: -55°C ~ 110°C.
• Frecuencia máxima: 5 kHz.
• Número de canales: 2.

Hoja de datos:PC817C ,Tutorial de manejo
