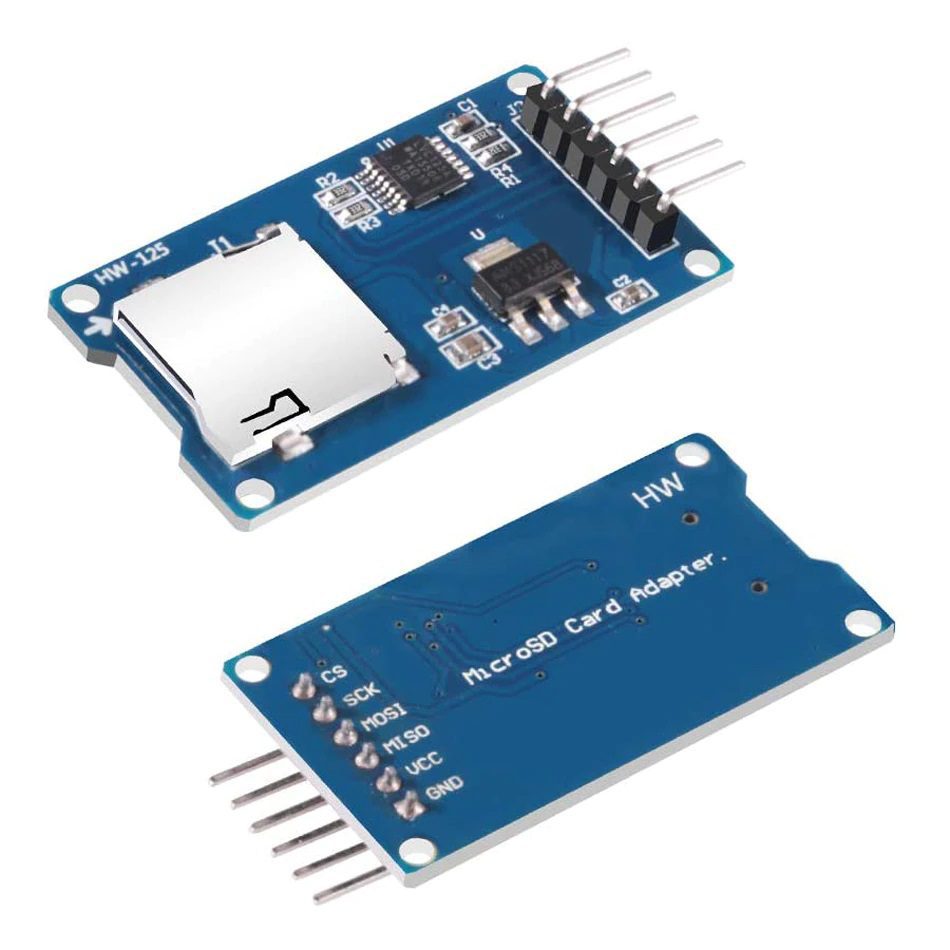

Módulo Adaptador para Micro SD Arduino

El Módulo Adaptador para Micro SD Arduino es una solución práctica para añadir almacenamiento externo a tus proyectos Arduino. Este módulo permite la lectura y escritura de tarjetas Micro SD y Micro SDHC, ofreciendo compatibilidad con tarjetas de hasta 32 GB, ideal para almacenar datos, registros o imágenes.

Equipado con un regulador de voltaje ASM1117 y buffer LVC125A, asegura la correcta adaptación de niveles de voltaje entre la tarjeta Micro SD y el microcontrolador, evitando problemas de compatibilidad. El módulo soporta alimentación entre 4.5 V y 5.5 V, y trabaja con señales de interfaz de 3.3 V o 5 V, lo que lo hace versátil y fácil de integrar.

Su diseño incluye un circuito de conmutación que adapta la señal MISO de la tarjeta Micro SD a un nivel compatible con el sistema AVR SMC, asegurando una comunicación estable y fiable. La ranura para tarjeta Micro SD tiene un sistema tipo push-push, facilitando la inserción y extracción de las tarjetas.

Este módulo es ideal para proyectos de robótica, data logging, o cualquier aplicación Arduino donde se requiera almacenamiento adicional.

Funciones destacadas del Módulo Adaptador Micro SD Arduino:

• Compatible con tarjetas Micro SD hasta 2 GB y Micro SDHC hasta 32 GB.
• Regulador de voltaje integrado ASM1117.
• Buffer LVC125A para adaptación de nivel de señal.
• Circuito de conmutación para comunicación estable.
• Alimentación: 4.5 V a 5.5 V.
• Interfaz SPI estándar de Arduino.

Aplicaciones comunes:

• Proyectos de robótica con almacenamiento de datos.
• Registro de datos (Data logging).
• Proyectos Arduino que requieran almacenamiento externo.
• Sistemas embebidos y prototipos.

Características técnicas:

• Tensión de alimentación: 4.5 V – 5.5 V.
• Regulador: ASM1117.
• Buffer: LVC125A.
• Corriente: 0.2–200 mA.
• Nivel de interfaz: 3.3 V o 5 V.
• Control de interfaz: 6 pines (GND, VCC, MISO, MOSI, SCK, CS).
• Ranura Micro SD estilo push-push.
• Dimensiones: 4.6 cm × 2.4 cm × 0.7 cm.
• Peso: 5 g.

Hoja de datos: —-No Aplica—-

Tutoriales:

• Tutorial Arduino

Para más categoría del producto, consulte la sección Módulos
