Inversor Hex Schmitt-Trigger SN74LS14N

El Inversor Hex Schmitt-Trigger SN74LS14N es un componente esencial para circuitos digitales que requieren control preciso de señales. Fabricado por Texas Instruments, pertenece a la familia lógica LS, reconocida por su bajo consumo y rápida respuesta.

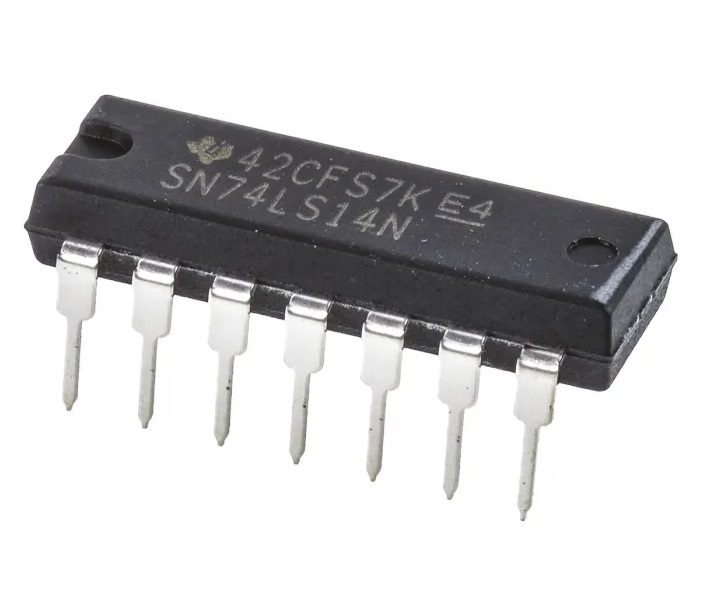

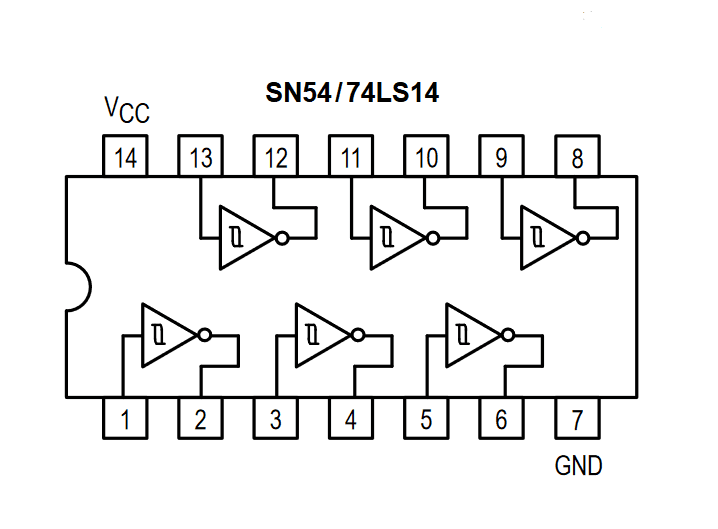

Este módulo incorpora seis inversores con función Schmitt-Trigger, encapsulados en un formato DIP de 14 pines, lo que facilita su integración en placas de circuito impreso y prototipos. El Schmitt-Trigger mejora la inmunidad al ruido de señales digitales, asegurando una transición limpia y estable entre estados lógicos, especialmente en entornos con interferencias.

Con un rango de voltaje de operación de 4.75V a 5.25V y un tiempo de propagación de tan solo 22 ns, el SN74LS14N garantiza operaciones rápidas y fiables. Además, maneja corrientes de salida de nivel alto de hasta -0.4 mA y de nivel bajo de 8 mA, asegurando un rendimiento estable en aplicaciones exigentes.

Este inversor es ideal para diseñar circuitos digitales, filtros de señal, control de interrupciones y procesamiento lógico en proyectos de ingeniería, robótica y automatización. Su formato estándar DIP permite una instalación sencilla y mantenimiento eficiente.

Funciones destacadas del Inversor Hex Schmitt-Trigger SN74LS14N:

• Seis inversores Schmitt-Trigger de alta precisión.
• Alta inmunidad al ruido y estabilidad de señal.
• Tiempo de propagación rápido: 22 ns.
• Voltaje de operación estable: 4.75V a 5.25V.
• Encapsulado DIP de 14 pines para fácil instalación.

Aplicaciones comunes:

• Filtrado de señales digitales.
• Circuitos de control lógico.
• Automatización industrial.
• Procesamiento de señales en proyectos electrónicos.
• Diseño de prototipos y sistemas digitales.

Características técnicas:

• Fabricante: Texas Instruments.
• Número de circuitos: 6.
• Familia lógica: LS.
• Tipo lógico: Bipolar.
• Voltaje de operación: 4.75V a 5.25V.
• Tiempo de propagación: 22 ns.
• Corriente de salida nivel alto: -0.4 mA.
• Corriente de salida nivel bajo: 8 mA.
• Temperatura de trabajo: 0 °C a 70 °C.
• Número de líneas de entrada: 6.
• Número de líneas de salida: 6.
• Pines: 14.
• Tipo de encapsulado: DIP.
• Medidas: 4.57 x 19.3 x 6.35 mm.

Hoja de datos: —-No Aplica—-

Para más Compuertas Lógicas, consulte la sección Compuertas Lógicas.
