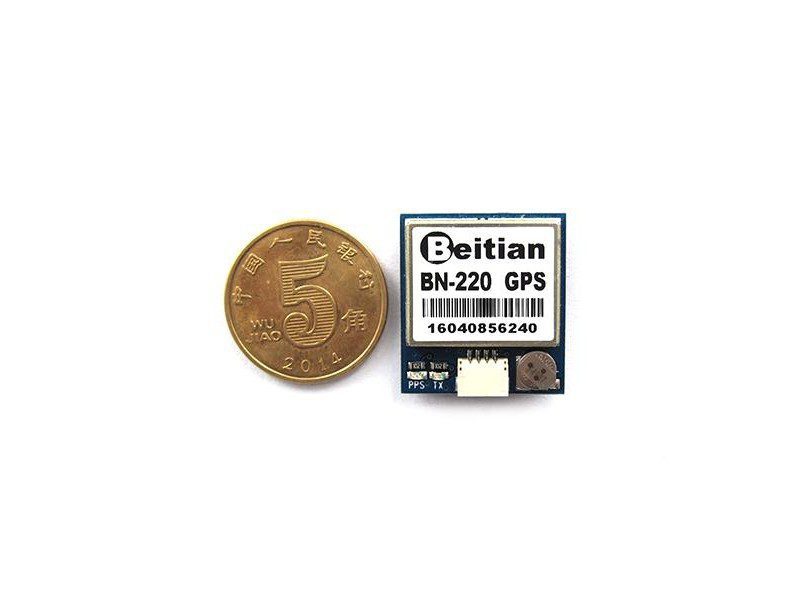

GPS Beitian BN-220 Módulo Compacto con Cables

El GPS Beitian BN-220 es un módulo compacto, ligero y altamente confiable, diseñado especialmente para drones FPV, proyectos de robótica, navegación autónoma y aplicaciones electrónicas que requieren posicionamiento de alta precisión.

Este módulo soporta múltiples sistemas de posicionamiento satelital, incluyendo GPS, GLONASS, Galileo, BeiDou, QZSS y SBAS, lo que asegura una cobertura global y mayor estabilidad en la localización. Con 72 canales de recepción, ofrece una sensibilidad de hasta -167 dBm en seguimiento y -148 dBm en captura, garantizando un desempeño sólido incluso en condiciones difíciles.

La precisión horizontal es de 2 metros en espacios abiertos, con una frecuencia de salida configurable entre 1 Hz y 10 Hz (1 Hz por defecto), lo que permite adaptarlo a diferentes aplicaciones. Su consumo energético es bajo, con apenas 50 mA a 5V, y admite un rango de alimentación de 2.8 a 6.0V.

El GPS Beitian BN-220 es fácil de integrar gracias a su puerto UART, que soporta velocidades de transmisión entre 4800 bps y 115200 bps (9600 bps por defecto). Además, cuenta con tiempos de arranque optimizados: 26 s en arranque en frío, 25 s en arranque caliente y apenas 3 s en arranque en caliente.

Con un peso de solo 5.3 g y dimensiones reducidas (22 x 20 x 6 mm), este módulo es perfecto para montajes en drones de carreras, vehículos autónomos, robots móviles y proyectos DIY de posicionamiento satelital. Su rango de operación cubre temperaturas extremas (-40 a +85 °C), lo que lo hace confiable en diversos entornos.

Funciones destacadas del GPS Beitian BN-220:

• Soporte multiconstelación (GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS).
• Alta precisión horizontal de 2 m en campo abierto.
• Consumo de energía eficiente (50 mA @ 5V).
• Frecuencia de salida configurable (1 Hz – 10 Hz).
• Ligero y compacto, ideal para drones FPV.
• Tiempos de arranque rápidos (3 s en caliente).

Aplicaciones comunes:

• Drones FPV de carreras y exploración.
• Vehículos autónomos terrestres y acuáticos.
• Robots móviles y proyectos de robótica.
• Sistemas de navegación y geolocalización DIY.
• Proyectos electrónicos que requieran posicionamiento satelital.

Características técnicas:

• Dimensiones: 22 x 20 x 6 mm
• Peso: 5.3 g
• Alimentación: 2.8 – 6.0 V DC
• Consumo: 50 mA @ 5V
• Canales: 72
• Sensibilidad: -167 dBm (seguimiento), -148 dBm (captura)
• Precisión horizontal: 2 m
• Frecuencia de salida: 1 – 10 Hz (1 Hz por defecto)
• Puerto: UART (4800 – 115200 bps, 9600 bps por defecto)
• Tiempos de arranque: 26 s frío, 25 s caliente, 3 s en caliente
• Temperatura de trabajo: -40 °C a +85 °C
• Altura máxima: 18,000 m
• Velocidad máxima: 515 m/s
• Máx. aceleración: 4 g

Hoja de datos:BN-220 GPS+Antenna datasheet
