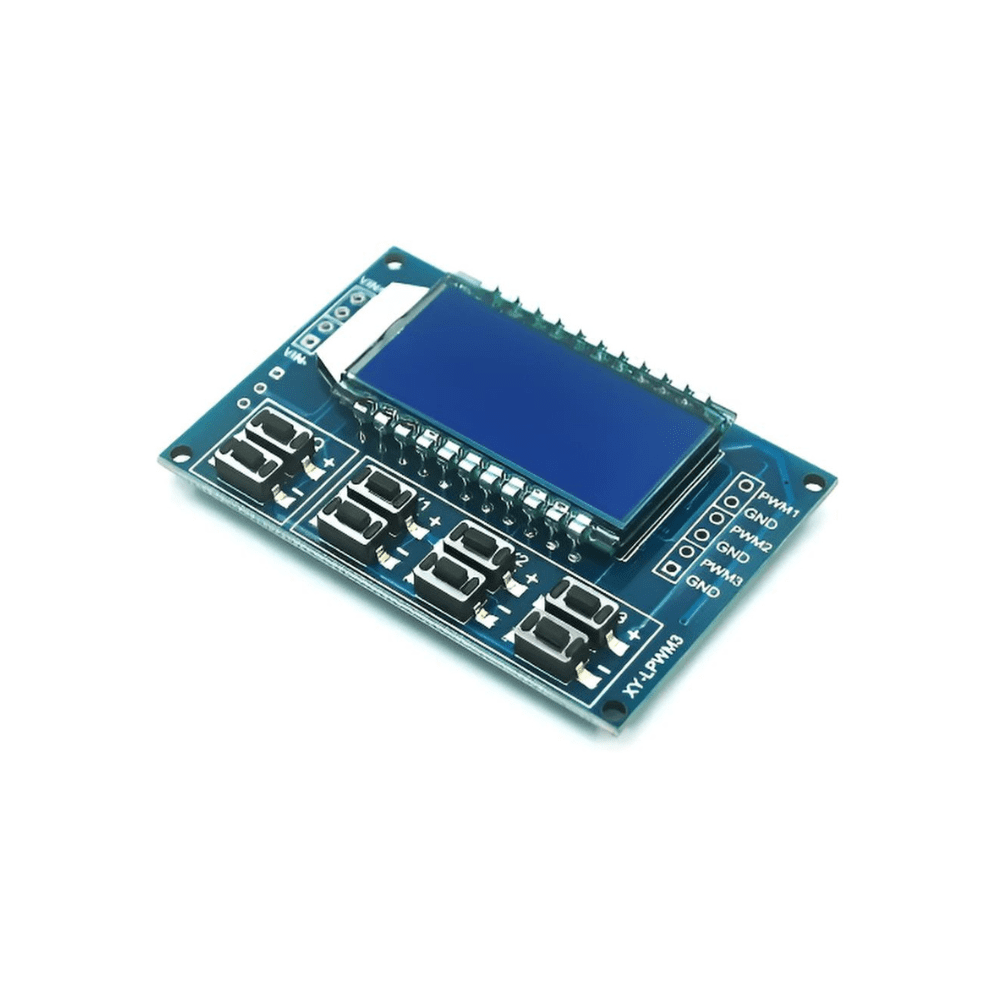

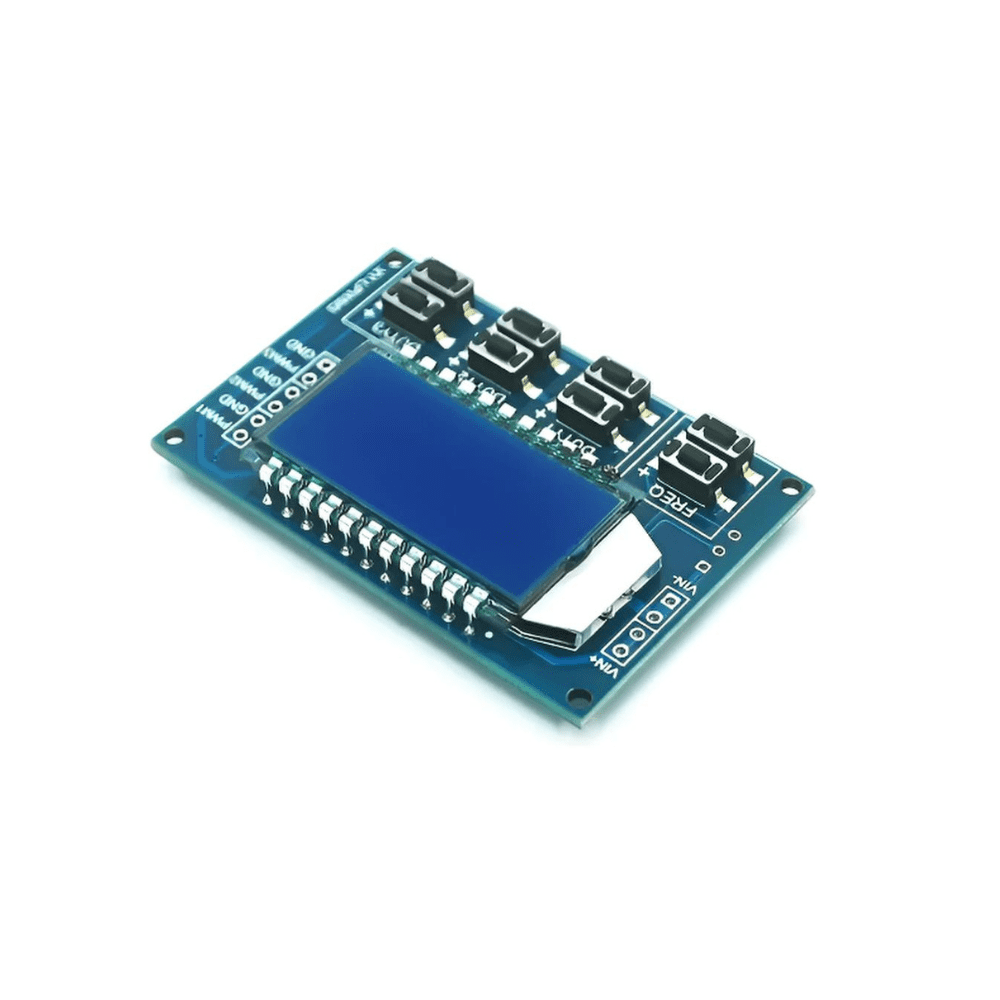

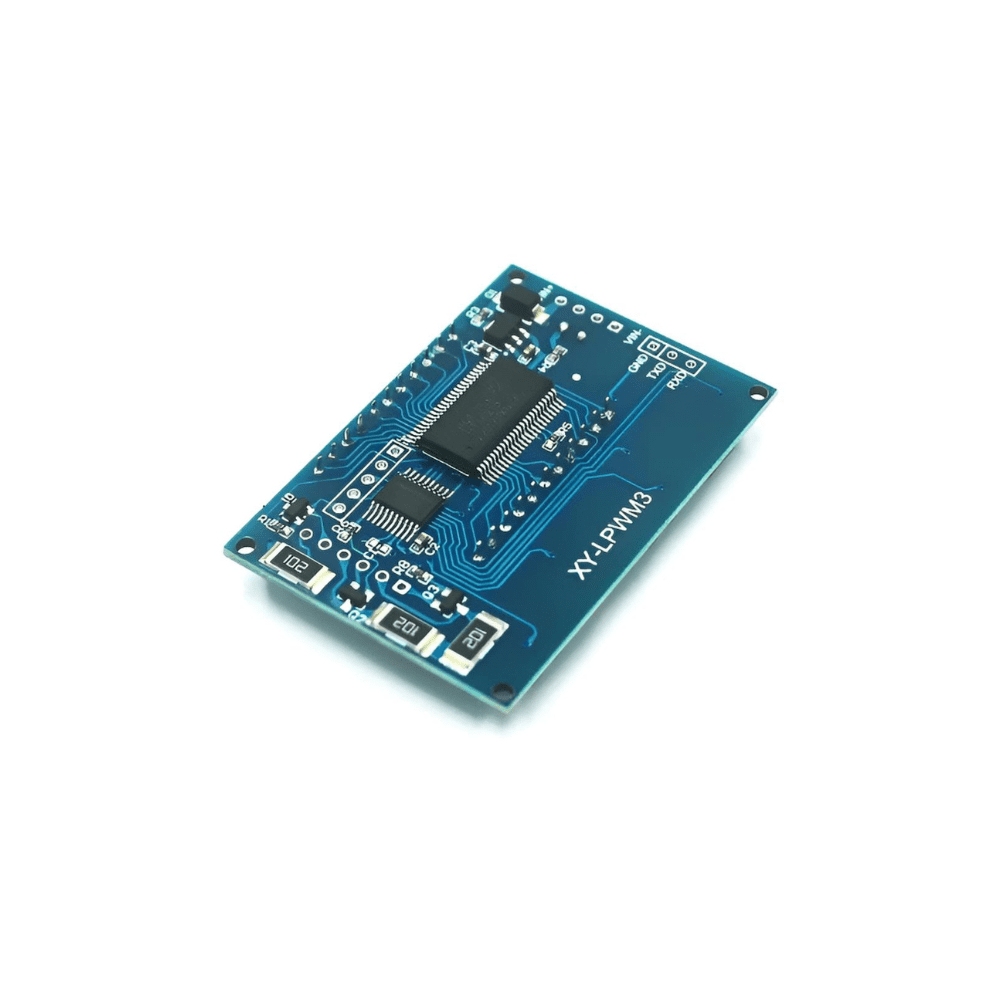

Generador de Señales PWM y Pulsos 3.3~30V
Generador de señales PWM y pulsos ajustables de 3.3 – 30v, frecuencia de 1Hz – 150kHz, salida 5- 30 mA, compacto y preciso. Ideal para motores, MCU y control de circuitos electrónicos.
El generador de señales PWM y pulsos 3.3~30V es un dispositivo versátil diseñado para generar señales eléctricas de diferentes frecuencias, pulsos y ondas cuadradas con alta precisión. Su rango de operación de 3.3V a 30V y frecuencia ajustable de 1Hz a 150kHz lo hace ideal para múltiples aplicaciones en electrónica, automatización y desarrollo experimental.
Este módulo permite generar señales ajustables para controlar motores, drivers, microcontroladores (MCU) y otros circuitos electrónicos. Su diseño compacto (54.6×37 mm) y capacidad de operar en rangos de temperatura de -20℃ a +70℃ lo hacen confiable y fácil de integrar en distintos proyectos. Además, la salida PWM mantiene la misma amplitud que el voltaje de alimentación, con una carga de corriente de 5~30 mA, lo que garantiza un desempeño estable y seguro en todo momento.
Funciones destacadas Generador Señales 3.3~30V:
- Rango de voltaje de operación: 3.3~30V.
- Frecuencia ajustable: 1Hz~150kHz.
- Precisión de frecuencia: ±2% en cada rango.
- Capacidad de carga de señal: 5~30 mA.
- Salida PWM con amplitud igual al voltaje de alimentación.
- Rango de temperatura de trabajo: -20℃ a +70℃.
- Dimensiones compactas: 54.6×37 mm, fácil instalación.
Usos comunes:
- Generación de ondas cuadradas para pruebas y desarrollo experimental.
- Control de drivers de motores mediante señales ajustables.
- Producción de pulsos ajustables para MCU y sistemas embebidos.
- Regulación de velocidad por PWM, dimmers y control de circuitos electrónicos.
Características técnicas (referenciales):
- Tipo de señal: PWM y pulsos ajustables.
- Voltaje de entrada: 3.3~30V DC.
- Frecuencia de operación: 1Hz~150kHz.
- Precisión: ±2%.
- Corriente de salida: 5~30 mA.
- Dimensiones: 54.6 x 37 mm.
- Temperatura de trabajo: -20℃ a +70℃.
