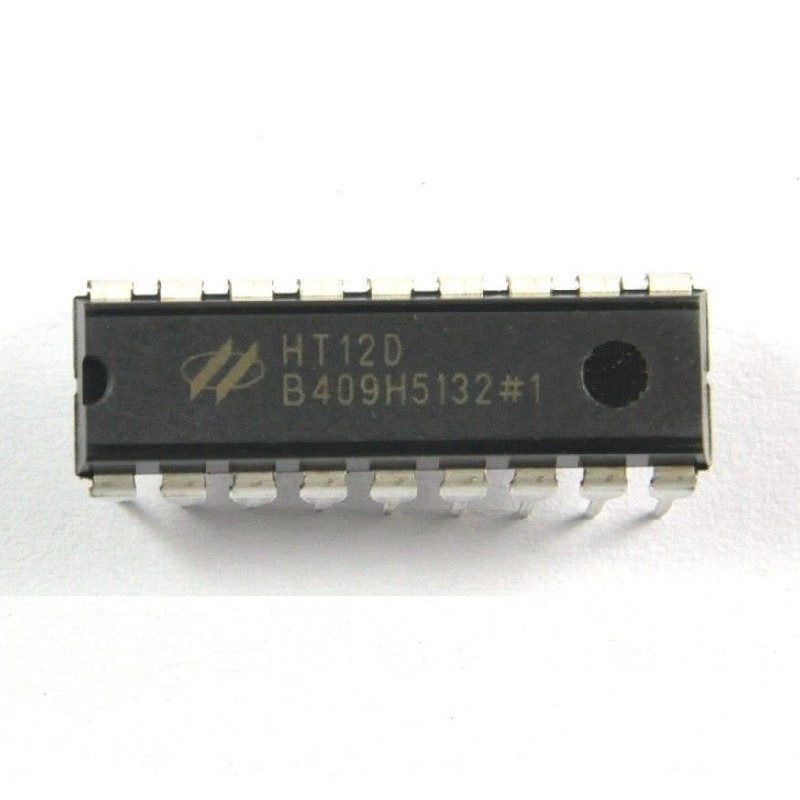

Decodificador HT12D

El decodificador HT12D 212 Series de Holtek es un circuito integrado CMOS especializado en la decodificación de señales transmitidas por codificadores de la misma serie, como el HT12E o el HT12F. Está diseñado específicamente para aplicaciones de control remoto unidireccional mediante módulos RF, infrarrojos o transmisión por línea.

Este CI es ampliamente utilizado en proyectos donde se requiere una transmisión confiable de datos digitales, como en sistemas de apertura de puertas, domótica, alarmas y automatización industrial. El HT12D puede recibir y decodificar señales con hasta 12 bits (8 de dirección y 4 de datos), lo que permite establecer múltiples combinaciones seguras de control.

🔧 Características del decodificador HT12D

• Tecnología: CMOS
• Bits de dirección: 8
• Bits de datos: 4
• Voltaje de operación: 2.4V – 12V DC
• Corriente de operación: 0.1 – 0.3 mA (típico)
• Tiempo de recepción: 18 bits (sincronización incluida)
• Salida de datos: Activa alta (HIGH cuando se recibe una señal válida)
• Señal de validación: Pin VT (alta cuando se reconoce un código válido)
• Encapsulado: DIP de 18 pines
• Velocidad de transmisión recomendada: < 5 Kbps

Usos comunes

• Control remoto de luces, puertas, persianas
• Sistemas de seguridad doméstica y alarmas
• Controladores para juguetes a distancia
• Automatización de procesos industriales
• Proyectos RF con módulos transmisores/receptores 433MHz
• Aplicaciones de comunicación punto a punto unidireccional

Ventajas del decodificador HT12D

• Compatible con codificadores Holtek de la serie 212 (HT12E, HT12F)
• Diseño confiable para comunicaciones inalámbricas
• Permite múltiples combinaciones de direcciones para evitar interferencias
• Fácil de implementar en sistemas con microcontroladores o lógica discreta
• Señal de validación (VT) facilita detección de señales correctas
• Bajo consumo energético, ideal para aplicaciones con batería

Hoja de datos: HT12D Datasheet
