ADC0808 – Convertidor Analógico a Digital con multiplexor

El ADC0808 es un conversor analógico-digital (ADC) de 8 bits con un multiplexor de 8 canales, diseñado para convertir señales analógicas en datos digitales. Este dispositivo opera con una alimentación de 5V y es compatible con lógica TTL, lo que facilita su integración con microcontroladores y sistemas digitales.

Materiales y características

El ADC0808 conversor 8 bits ADC0808 utiliza tecnología CMOS, lo que le permite ofrecer un bajo consumo de energía de aproximadamente 15 mW. Su arquitectura de conversión por aproximación sucesiva garantiza una alta precisión y estabilidad en la conversión de señales analógicas.

Particularidades

Este ADC es ideal para aplicaciones que requieren la conversión de múltiples señales analógicas de forma simultánea, gracias a su multiplexor de 8 canales. No requiere ajustes de cero o escala completa, lo que simplifica su implementación en sistemas electrónicos.

Funciones destacadas de ADC0808 conversor 8 bits

• Conversión analógica a digital de 8 bits.
• Multiplexor de 8 canales para entradas analógicas.
• Compatibilidad con microprocesadores.
• Operación con una sola fuente de alimentación de 5V.
• Salidas compatibles con lógica TTL.
• No requiere ajustes de cero o escala completa.
• Tiempo de conversión de 100 µs.

Especificaciones técnicas

• Tipo: Conversor analógico-digital de 8 bits.
• Materiales: Tecnología CMOS.

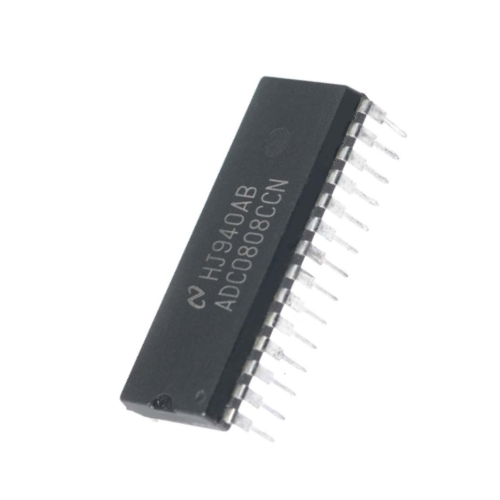

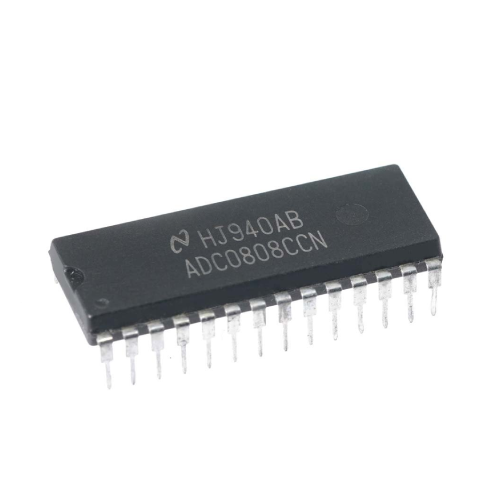

• Tamaño: Encapsulado DIP de 28 pines.
• Edad recomendada: Apto para aplicaciones electrónicas y educativas.
• Habilidades desarrolladas: Diseño y comprensión de sistemas de adquisición de datos.
• Fuente de energía: 5V DC.

Aplicaciones recomendadas

El ADC0808 es ideal para proyectos de electrónica que requieren la conversión de múltiples señales analógicas, como sistemas de adquisición de datos, interfaces de sensores y proyectos educativos en el ámbito de la electrónica digital.

Datasheet: ADC0808.
