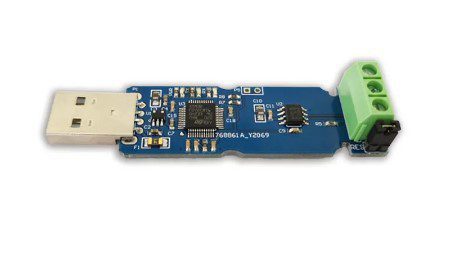

Adaptador USB a CAN TJA1051

El Adaptador USB a CAN TJA1051 es una herramienta diseñada para la comunicación, monitoreo y análisis de redes CAN en proyectos de electrónica, robótica e ingeniería automotriz e industrial. Este dispositivo actúa como un puente eficiente entre un ordenador y un bus CAN, permitiendo enviar, recibir y analizar tramas CAN de manera confiable y precisa.

Funciona con un voltaje de entrada de 5 V suministrado directamente desde el puerto USB, lo que simplifica la alimentación y facilita su uso en entornos de desarrollo y pruebas. Incorpora el chip TJA1051T/3, ampliamente utilizado en aplicaciones CAN por su estabilidad y compatibilidad, garantizando una comunicación robusta incluso en sistemas exigentes.

El Adaptador USB a CAN TJA1051 soporta velocidades en baudios de hasta 1 Mbps, por lo tanto, se adapta a una amplia variedad de redes CAN estándar. Además, integra un indicador LED tricolor que proporciona información visual clara sobre el estado de funcionamiento y la comunicación del bus, lo que mejora la experiencia de uso y el diagnóstico rápido.

Este adaptador es compatible con el software de análisis de protocolo Cangaroo CAN, una herramienta de código abierto que permite configurar la velocidad, el punto de muestreo y visualizar el tráfico CAN en tiempo real. Asimismo, incorpora una resistencia de terminación de 120 Ω configurable mediante un puente, lo que ofrece flexibilidad según la topología del bus CAN utilizado.

En consecuencia, el Adaptador USB a CAN TJA1051 resulta ideal para ingenieros, técnicos y desarrolladores que trabajan en diagnóstico automotriz, automatización industrial y pruebas de sistemas embebidos basados en CAN.

Funciones destacadas del Adaptador USB a CAN TJA1051:

• Permite comunicación bidireccional entre PC y bus CAN.
• Soporta velocidades de hasta 1 Mbps.
• Incorpora chip TJA1051T/3 para comunicación estable.
• Incluye LED tricolor para indicación de estado.
• Ofrece resistencia de terminación CAN configurable.

Aplicaciones comunes:

• Análisis y monitoreo de redes CAN.
• Diagnóstico automotriz.
• Desarrollo y pruebas de sistemas embebidos.
• Automatización industrial basada en CAN.
• Proyectos de electrónica y robótica.

Características técnicas:

• Tipo: Adaptador convertidor USB a CAN
• Chip: TJA1051T/3
• Voltaje de entrada: 5 V (alimentado por USB)
• Velocidad en baudios: Hasta 1 Mbps
• Indicador de estado: LED tricolor
• Resistencia de terminación: 120 Ω configurable mediante puente
• Interfaz CAN: CAN_H, CAN_L, GND
• Soporte de software: Cangaroo CAN (código abierto)

Hoja de datos: TJA1051

Para más adaptadores de comunicación y módulos CAN, consulte la sección Interfaces de Comunicación y Bus CAN.

Instrucciones de uso:
1) La tapa del puente RES se inserta para indicar el acceso a la resistencia de terminación 120Q, si no es necesario, se puede quitar la tapa del puente.
2) Conecte CAN_H y CAN_L al bus CAN, GND puede estar conectado o no.
3) Conecte el PC y el dispositivo CAN aparecerá en el Administrador de dispositivos.
4) Abrir el ordenador host
5) Seleccione la velocidad en baudios y el punto de muestreo deseados, haga clic en Aceptar, la luz tricolor integrada se iluminará.
6) Puede enviar y recibir datos en el bus CAN.
